lukas107 · Štvrtok, 13. Septembra 2012, 08:25

ja mam namiesto parkovaciek ccfl kruzky.ked len jeden odopnem tak hned hlasi palubak ze nejde...

Midinko · Sobota, 8. Decembra 2012, 21:26

Zdravim bol by niekto ochotny namontovat mi AE s fade out efektom (nakolko elektrika a ja niesme kamarati

) z okolia TN ZA. Financna odmena je samozrejmost.
btw AE su od crumara + osvetlenie noh nemam

Majki1 · Pondelok, 10. Decembra 2012, 21:32

konecne som nasiel strucnejsi navod,ako to cele nainstalovat.
vdaka vsetkym
dilemu som riesil,ako vyviest kable zo svetla....

mayhemo · Utorok, 11. Decembra 2012, 13:11

Tiez sa neviem dockat vianoc angel eyes uz su pod stromcekom

Leonidas · Streda, 9. Januára 2013, 17:16

Zdravím všetkých. Zohnal som si AE ktoré boli napojené na parkovačky a nemám ku nim káblovačku. Ak by sa našiel niekto kto to má zapojené rovnako a káblovačka sa mu zvýšila nech sa my ozve a ja ju od neho kúpim.

Streda, 9. Januára 2013, 17:20

Leonidas napísal:
Zdravím všetkých. Zohnal som si AE ktoré boli napojené na parkovačky a nemám ku nim káblovačku. Ak by sa našiel niekto kto to má zapojené rovnako a káblovačka sa mu zvýšila nech sa my ozve a ja ju od neho kúpim.

káblovačku máš otázku do 5€ vrátane relátka :wink:

luky93939 · Piatok, 11. Januára 2013, 03:27

mam ccfl a chcel by som to namontovat ako fade out viem ze stmievat to nebude ale aspon svietit co vy na to ? popripade ak to niekto skusal a funguje to kde by som zohnal tu kabelaz z rele dik

Leonidas · Nedeľa, 13. Januára 2013, 08:43

fox1k napísal:

káblovačku máš otázku do 5€ vrátane relátka

Je my to jasné preto to neobjednávam z bmwstylu. Ide o to že ledva si nájdem čas na samotnú inštaláciu a nie ešte na zháňanie súčiastok a bastlenie.

dymone · Piatok, 18. Januára 2013, 10:02

Ak som dobre cital, tak sa daju spravit nasledovne zapojenia, bez vecsich problem ci modifikacii.

Rozsvietenie AE pri odomknuti auta vc. fade efektu (zdroj: interierove osvetlenie)
Rozsvietenie AE pri polohe klucika 2 a pri nastartovanom aute bez nustnosti zapinat parkovacky ci stretavacky = svietia iba AE (zdoj: ECU box) //nelegalne denne svietenie
Stlmenie intezity svietenia AE pri zapnuti parkovaciek/stretavaciek (tu by to trebalo zapojit ako?)

Ak som napisal blbost, tak ma pls opravte/doplnte. Dakujem

Lewelboss · Piatok, 18. Januára 2013, 10:56

dymone napísal:
Ak som dobre cital, tak sa daju spravit nasledovne zapojenia, bez vecsich problem ci modifikacii.

Rozsvietenie AE pri odomknuti auta vc. fade efektu (zdroj: interierove osvetlenie)
Rozsvietenie AE pri polohe klucika 2 a pri nastartovanom aute bez nustnosti zapinat parkovacky ci stretavacky = svietia iba AE (zdoj: ECU box) //nelegalne denne svietenie
Stlmenie intezity svietenia AE pri zapnuti parkovaciek/stretavaciek (tu by to trebalo zapojit ako?)

Ak som napisal blbost, tak ma pls opravte/doplnte. Dakujem

Pisal som to v druhej teme na angel eyes tu na klube aj s navodom, ale musis byt aspon trosku kamarat s elektikou.. :)

dymone · Piatok, 18. Januára 2013, 12:15

Stlmenie intezity svietenia AE pri zapnuti parkovaciek/stretavaciek (tu by to trebalo zapojit ako?)

Takze jedno co ma napadlo, je zapojit to nasledovne:
Svetla v polohe 0 - svietia iba AE na plno
Svetla v polohe 1 (parkovacky) - svietia AE na 60-70%
Svetla v polohe 2 (parkovacky + xenony) - svietia AE + parkovacky + xenony. AE zase na tych istych, dajem tomu 60-70% co je zatial teoreticka hodnota ktoru bude treba zregulovat odporom, taj aby AE v noci svietli menej intezivne.

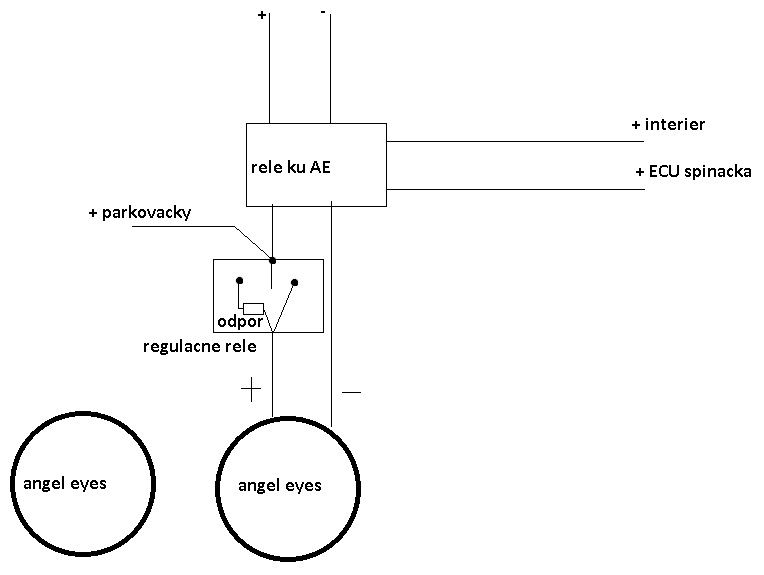

Tu regulaciu si predstavujem nasledovne:
Pouzite bude spinacie 4 kontaktne relatko (nazvyme ho regulacne realtko), ktore bude prepinat dva obvody. Zapojene bude medzi privodom 12V (za relatkom ku AE) a samotnymi AE. Regulacne relatko bude spinat 12V privedenych od parkovaciek, kedze tie svietia aj pri zapojenych xenonoch. V pripade ze regulacne relatko neodstava 12V z parkovaciek, je zopnuty klasicky prvy obvod s 12V pre AE. V pripade ale ze zapneme parkovacky/xenony tak 12V zopne relatko do druheho obvodu (prvy obvod rozpoji). Na drhuom obvode uz ale bude pouzity vykonovy rezistor, ktory zreguluje napatie na pozadovanu hodnotu. Hodnotu treba najprv zjistit napriklad za pouzitia potenciometra tak, ze nastavujeme pozadovanu intezitu svietivosti a nasledne pozadovany odpor potenciometra zmeriame.

Moze to tak fungovat?

Pondelok, 21. Januára 2013, 18:56

preco vsetci robia schemy cez reladka... co takto nemechanicky spinat tranzistormi?

Pondelok, 21. Januára 2013, 19:31

ice.blade napísal:
preco vsetci robia schemy cez reladka... co takto nemechanicky spinat tranzistormi?

tiež som nad tým rozmýšľal, ale chce sa ti tu vypisovať čo je tranzistor?

Pondelok, 21. Januára 2013, 19:52

link na simulacia schemy (treba mat nainstalovanu javu)

princip je jednoduchy, zapnu sa parkovacky kruzky frcia full, akonahle sa zapnu stretavacky tak sa znizi intenzita svietenia, tuto inzenzitu je mozne regulovat odporom oznacenym 56k... od 20k po 200k mozno aj viac ale neskusal som to realne, inak spomaleny nabeh sa da tak isto upravit vymenou kapacity kondika

este dolezita informacia ten 500ohm odpor nad tymi tromi ledkami na scheme tam byt nemusi... kruzky maju uz v sebe svoje rovnako riesene odpory pred diodami (tak isto je tam odpor na 3 led v kruzku) proste sa kruzky napoja paralelne ku kondiku

diody nemaju bochvieaky velky vykon tak netreba vykonove odpory


ak by niekto moc chcel dalo by sa to nakombinovat tak ze akonahle nastartujete ihned nakopnu kruzky (ako jednoducha simulacia denneho svietenia), stacilo by vypnut check control na parkovacky a namiesto kabla od parkovaciek priviest kablik od spinacky...

nejake pokracovanie schemy tu: post837752.html#p837752

Jozef · Pondelok, 21. Januára 2013, 20:31

mal už niekto s diódami problémy? myslím nejaké pokuty za to že to nemôže byť alebo že to nemá certifikát.... stretol sa niekto s niečím?
