pliešok na OBD zasuvke
Zdravim vas pani.
jedna sa o e53 ale neviem ci to tak maju aj ostatne auta ale na e53 som si to vsimol...

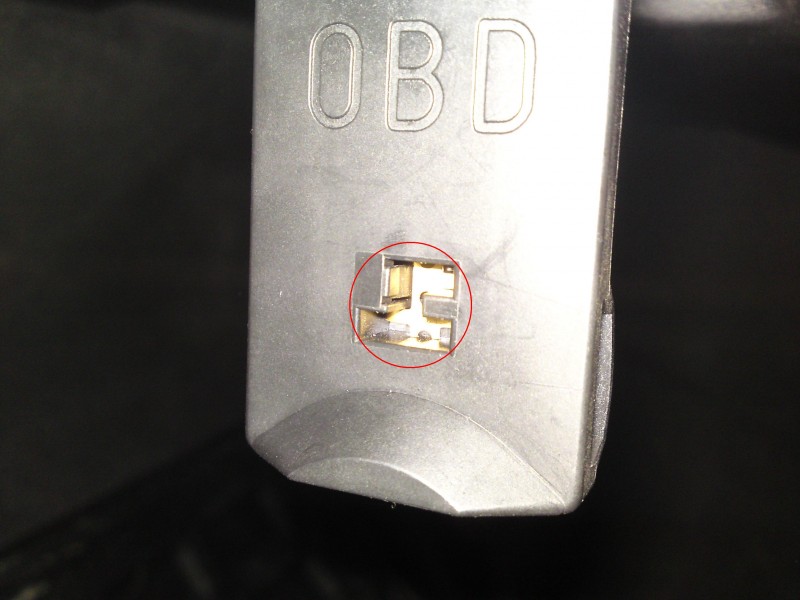

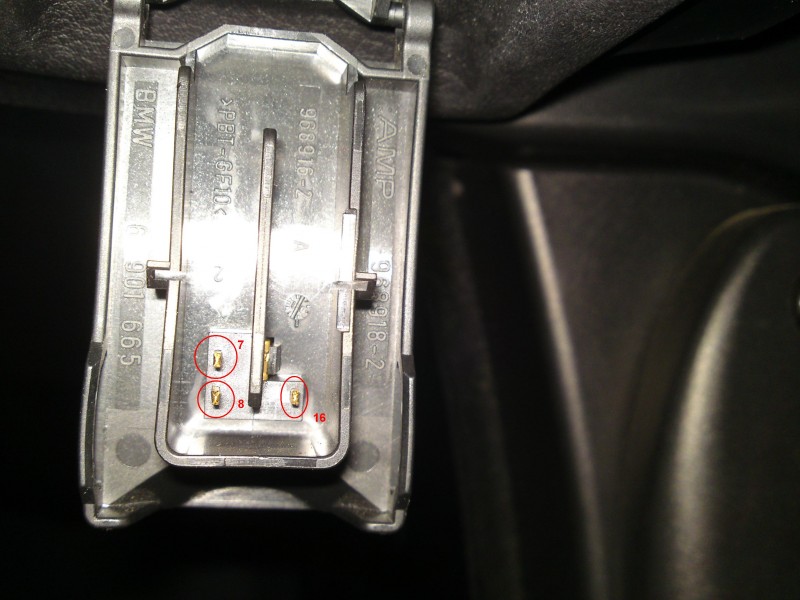

chcel by som sa spytat ze naco sluzi taky pliesok na krytke OBD zasuvky, ktory akoby prepajal piny 7, 8 a 16 na obd dokopy??? vidno to na prilozenom obrazku
otazka č.2 v akom protokole komunikuje e53 (je to r.v. 2002 3.Oi) je to ISO9141 ??? ak ano tak na 7pine je K-line na 16 je +Vbat cize plusove napatie z baterie... ci? ale co je potom ten pin 8 a preco su prepojene tym plieskom...???
OPRAVTE MA AK SA MYLIM!
vopred dakujem za odpovede.
jedna sa o e53 ale neviem ci to tak maju aj ostatne auta ale na e53 som si to vsimol...
chcel by som sa spytat ze naco sluzi taky pliesok na krytke OBD zasuvky, ktory akoby prepajal piny 7, 8 a 16 na obd dokopy??? vidno to na prilozenom obrazku
otazka č.2 v akom protokole komunikuje e53 (je to r.v. 2002 3.Oi) je to ISO9141 ??? ak ano tak na 7pine je K-line na 16 je +Vbat cize plusove napatie z baterie... ci? ale co je potom ten pin 8 a preco su prepojene tym plieskom...???
OPRAVTE MA AK SA MYLIM!
vopred dakujem za odpovede.
- Prílohy
-
-
http://www.bmwklub.sk/pribehy-nasich-au ... 87839.html" onclick="window.open(this.href);return false;
Na predaj mechanizmus stahovania zadneho laveho okna e53 VALEO cisto novy za symbolicku cenu - SS
Na predaj mechanizmus stahovania zadneho laveho okna e53 VALEO cisto novy za symbolicku cenu - SS
-
- snake.mino
- Príspevky: 141
- Registrovaný:
- Auto: X5 E53
- Kraj: Trenčiansky
Re: pliešok na OBD zasuvke
dakujem velmi pekne... ja som nic take nemohol najst... dakujem idem to prestudovat...
upravene: no len ani z tej druhej temy som sa nic nedozvedel...
upravene: no len ani z tej druhej temy som sa nic nedozvedel...
http://www.bmwklub.sk/pribehy-nasich-au ... 87839.html" onclick="window.open(this.href);return false;
Na predaj mechanizmus stahovania zadneho laveho okna e53 VALEO cisto novy za symbolicku cenu - SS
Na predaj mechanizmus stahovania zadneho laveho okna e53 VALEO cisto novy za symbolicku cenu - SS
-
- snake.mino
- Príspevky: 141
- Registrovaný:
- Auto: X5 E53
- Kraj: Trenčiansky
Re: pliešok na OBD zasuvke
z velmi rychleho prebehnutia som zistil ze pin 8 je druha K-line pre NE obd2 systemy... ale preco su potom K-line prepojene na napatie baterie??? potrebuju nejake budenie alebo naco to tam je? idem studovat dalej... zatial dakujem...
http://www.bmwklub.sk/pribehy-nasich-au ... 87839.html" onclick="window.open(this.href);return false;
Na predaj mechanizmus stahovania zadneho laveho okna e53 VALEO cisto novy za symbolicku cenu - SS
Na predaj mechanizmus stahovania zadneho laveho okna e53 VALEO cisto novy za symbolicku cenu - SS
-
- snake.mino
- Príspevky: 141
- Registrovaný:
- Auto: X5 E53
- Kraj: Trenčiansky
Re: pliešok na OBD zasuvke
K-line idles high, with a 510 ohm resistor to Vbatt
neveim to celkom presne prelozit ale pochopil som ze medzi K-line pin7 K-line pre non OBD2 pin8 a Vbat napatie baterie pin 16 ten pliesok je presne 510 ohmovy odpor... ale naco a preco tam je?? a co sa stane ked tam nebude
neveim to celkom presne prelozit ale pochopil som ze medzi K-line pin7 K-line pre non OBD2 pin8 a Vbat napatie baterie pin 16 ten pliesok je presne 510 ohmovy odpor... ale naco a preco tam je?? a co sa stane ked tam nebude
http://www.bmwklub.sk/pribehy-nasich-au ... 87839.html" onclick="window.open(this.href);return false;
Na predaj mechanizmus stahovania zadneho laveho okna e53 VALEO cisto novy za symbolicku cenu - SS
Na predaj mechanizmus stahovania zadneho laveho okna e53 VALEO cisto novy za symbolicku cenu - SS
Re: pliešok na OBD zasuvke
Terminator zbernice.
-
- snake.mino
- Príspevky: 141
- Registrovaný:
- Auto: X5 E53
- Kraj: Trenčiansky
Re: pliešok na OBD zasuvke
aha... dakujem... takze odpoved znie ze takto osetreny koniec zbernice eliminuje pri vysokých frekvenciach signalu neziaduce odrazy a interferencie... je to vlastne odpor na konci zbernice ktory zabranuje ruseniu...
otazka: teoreticky koli tomu ak tam ten odpor (v mojom pripade pliesok) nieje moze diagnostika napisat ,,Kbus down,,
dalsia otazka: ak je na pin 7 napojene nejake dalsie externe zariadenie ktore si zo zbernice cita udaje ako RPM motora teplotu fuel trimmy (fast aj low) hodnotu lambdy atd... ak tam ten odpor (v mojom pripade pliesok) nie je moze toto zariadenie mat problemy s pripojenim na K-line a precitanim tychto udajom z K-line
otazka: teoreticky koli tomu ak tam ten odpor (v mojom pripade pliesok) nieje moze diagnostika napisat ,,Kbus down,,
dalsia otazka: ak je na pin 7 napojene nejake dalsie externe zariadenie ktore si zo zbernice cita udaje ako RPM motora teplotu fuel trimmy (fast aj low) hodnotu lambdy atd... ak tam ten odpor (v mojom pripade pliesok) nie je moze toto zariadenie mat problemy s pripojenim na K-line a precitanim tychto udajom z K-line
http://www.bmwklub.sk/pribehy-nasich-au ... 87839.html" onclick="window.open(this.href);return false;
Na predaj mechanizmus stahovania zadneho laveho okna e53 VALEO cisto novy za symbolicku cenu - SS
Na predaj mechanizmus stahovania zadneho laveho okna e53 VALEO cisto novy za symbolicku cenu - SS
-
- snake.mino
- Príspevky: 141
- Registrovaný:
- Auto: X5 E53
- Kraj: Trenčiansky
Re: pliešok na OBD zasuvke

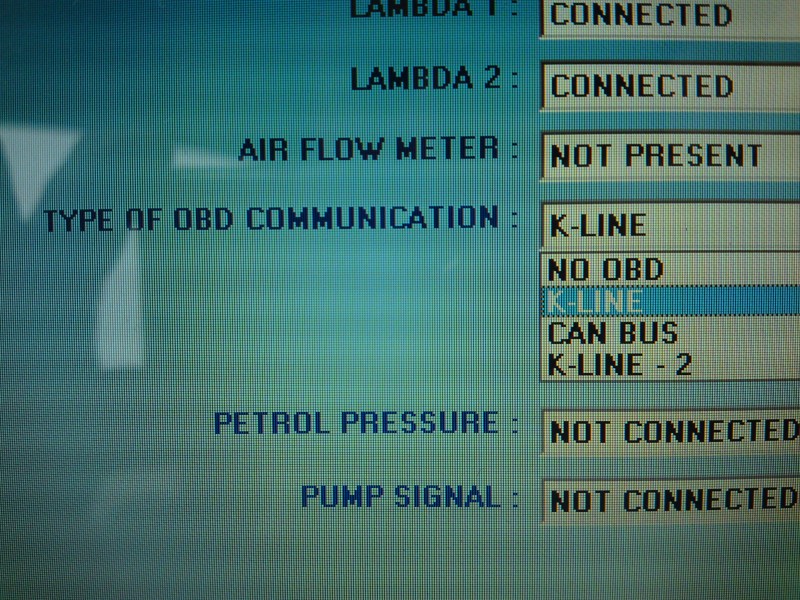

plus otazka dalsia... ked mi to externe zariadenie napojene na obd ponuka tieto typy komunikacie ktory mam vybrat na bmw??? k-line alebo k-line-2 ???
