[Retrofit] :: E46 elektricky sklapatelne spatne zrkadla

• Citovať príspevok
• #1

Nedeľa, 4. Septembra 2011, 22:21

zdravim pani, chcel by som si na svojej E46 vymenit manualne sklapatelne spatne zrkadla za elektronicky sklapatelne pouzitim original BMW modulov

zistil som ze existuju 3 varianty ako si spravit el. sklapatelne spatne zrkadla pre E46 do 3/2003

Varianta A (najjednoduchsia s pamatovym modulom / spataky 12pin)

ak mam 12 pin manualne sklapatelne spatne zrkadla s pamatou, ovladac (prepinac) spatnych zrkadiel s modrym spodkom (konektorom) tak mam v oboch dverach pamatovy modul ktory podporuje el. sklapanie a potrebujem kupit:

1. prave 51167003440 a lave 51167003437 el. sklapatelne spatne zrkadlo s pamatou
2. ovladac (prepinac) spatnych zrkadiel s fialovym spodkom (konektorom) 61316901383

Varianta B (bez pamatoveho modulu) - tuto sa snazim rozbehat na svojom aute

ak mam 6 pin manualne sklapatelne spatne zrkadla bez pamate, ovladac (prepinac) spatnych zrkadiel s ciernym spodkom (konektorom) tak potrebujem kupit:

1. prave 51168245132 a lave 51168245129 el. sklapatelne spatne zrkadlo bez pamate
2. ovladac (prepinac) spatnych zrkadiel s bielym alebo zltym spodkom (konektorom) 61318373732
3. modul na el. sklapanie spatnych zrkadiel 61358376506
4. naprogramovat modul na el. sklapanie spatnych zrkadiel

Varianta C (s pamatovym modulom / spataky 6pin)

ak mam 6 pin manualne sklapatelne spatne zrkadla bez pamate, ovladac (prepinac) spatnych zrkadiel s ciernym spodkom (konektorom) a chcem el. sklapatelne spatne zrkadla s pamatou tak potrebujem kupit:

1. prave 51167003440 a lave 51167003437 el. sklapatelne spatne zrkadlo s pamatou
2. ovladac (prepinac) spatnych zrkadiel s fialovym spodkom (konektorom) 61316901383
3. pravy a lavy pamatovy modul do oboch dveri 2x61356913364 ak je E46 do 9/2002 alebo 2x61356916054 ak je E46 do 3/2003
4. naprogramovat pamatovy modul na el. sklapanie spatnych zrkadiel

------------------------------------------------------------------


cize ak mam auto bez pamatovych el. sedaciek, ktore ma 6 pin manualne sklapatelne zrkadla a prepinac spatnych zrkadiel ma cierny spodok (konektor) nemam v aute ziadny pamatovy modul a budem potrebovat:

1. prave a lave el. spatne zrkadlo 51168245129 a 51168245132
2. ovladac (prepinac) spatnych zrkadiel ktory ma biely alebo zlty spodok (konektor) 61318373732
3. modul na sklapanie spatnych zrkadiel 61358376506
4. naprogramovat modul na sklapanie spatnych zrkadiel



momentalne mam kupeny ovladac (prepinac) spatnych zrkadiel z dveri: 61318373732
modul na sklapanie spatnych zrkadiel bez kabelaze: 61358376506
kabelaz z prednych dvier kde boli el. sklapatelne spataky (mam k dispozicii cele dvere bez spatakov)

el. sklapatelne spataky budu v co najkratsom case u mna, preto sa chcem spytat ci niekto nema retrofit manual pripadne zoznam dielcov (kabelaze) ktore mi este chybaju... pripadne ci niekto nema zaujimave linky na ine fora kde sa tento retrofit rozoberal... uz som toho dost preliezol a vo vacsine pripadoch je pouzity neoriginalny SAM modul a tak to riesit nechcem

pokracovanie: post588372.html#p588372 a post588448.html#p588448

Re: [Retrofit] :: elektricky sklapatelne spatne zrkadla :: P

• Citovať príspevok
• #2

Streda, 14. Septembra 2011, 11:31

Re: [Retrofit] :: elektricky sklapatelne spatne zrkadla :: P

• Citovať príspevok
• #3

Štvrtok, 15. Septembra 2011, 17:28

Re: [Retrofit] :: elektricky sklapatelne spatne zrkadla :: P

• Citovať príspevok
• #4

Štvrtok, 15. Septembra 2011, 18:53

Re: [Retrofit] :: elektricky sklapatelne spatne zrkadla :: P

• Citovať príspevok
• #5

Štvrtok, 15. Septembra 2011, 20:57

ja som mal el sklapanie ale nemal som eletricke sedadla

Re: [Retrofit] :: elektricky sklapatelne spatne zrkadla :: P

• Citovať príspevok
• #6

Štvrtok, 15. Septembra 2011, 21:06

ak by si si precital prvy prispevok pochopis ze el.sklapanie bez pamatovych sedaciek (memory modulov) existuje, tak isto pochopis ze vsetko co na to potrebujem mam okrem kabelaze a prave tu sa snazim niekde zohnat...

vo vybave BMW su el. sklapatelne spataky oznacene ako S313A fold-in outside mirror

na WDS som nasiel fold-in control unit (A208) a mirror switch (S17) a uz aj vlastne viem co potrebujem este si ujasnit par veci a pojde sa kablovat

zaujimava tema: http://translate.google.sk/translate?hl ... d%3Dimvnsb

Prílohy

A208, X10313.JPG (108.17 KiB) 8248 zobrazení

Outside mirror fold-in (without SPMFT Mirror memory, driver without SMF Seat memory, driver).JPG (170.31 KiB) 8248 zobrazení

Re: [Retrofit] :: elektricky sklapatelne spatne zrkadla :: P

• Citovať príspevok
• #7

Piatok, 16. Septembra 2011, 06:11

Re: [Retrofit] :: elektricky sklapatelne spatne zrkadla :: P

• Citovať príspevok
• #8

Piatok, 16. Septembra 2011, 07:15

Re: [Retrofit] :: elektricky sklapatelne spatne zrkadla :: P

• Citovať príspevok
• #9

Piatok, 16. Septembra 2011, 08:15

na to som uz aj ja pozeral ako puk ze co to postvaral s vypinacom na el. roletku :) ale niesom za taketo "fake" upravy, radsej original :) ale mozno si spravim tlacitko sport...

co sa tyka prestaby el. spatnych tak to vyzera ze robota nebude zlozita :) od vcera pozeram na vsteky konektory a overujem si co kam ide... len musim zistit ci mam v soferovych dverach zapojeny pin(11) na tlacitko sklapania a v obydvoch dverach pin(21) + pin(22) na motorceky sklapania... kedze som si prehodil na aute kabelaz z dvier kde boli original el. spataky tak by to malo byt uz hotove :)

potom uz len nakablovat A208ku a je to, celkom easy... nevie niekto co je konektor X1101 a X219? niesu tam uvedene piny tak asi nieco spolocne ako zem mozno... zistim :)

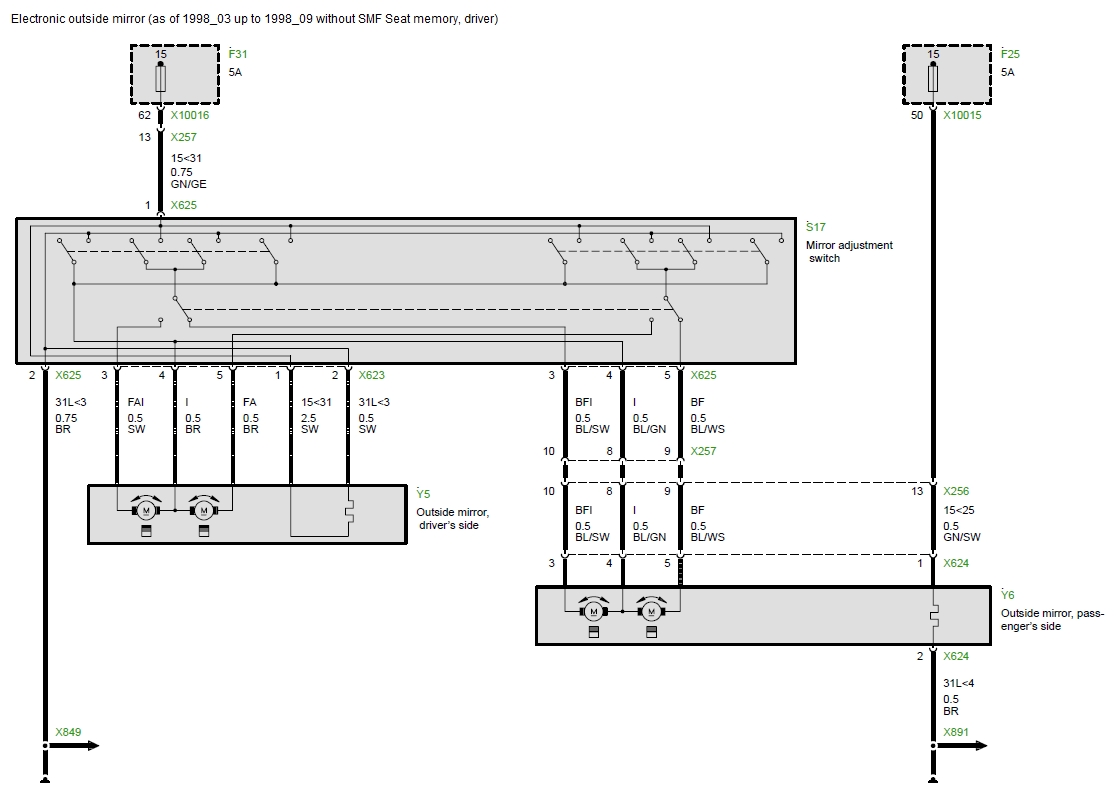

kde najdem kompletnu schemu zapojenia pinov na ovladac (prepinac) spatnych zrkadiel?


jedine co som nasiel je prilozene dole... ale je to nezrozumitelne pre mna

Prílohy

Re: [Retrofit] :: elektricky sklapatelne spatne zrkadla :: P

• Citovať príspevok
• #10

Piatok, 16. Septembra 2011, 14:56

Re: [Retrofit] :: E46 elektricky sklapatelne spatne zrkadla

• Citovať príspevok
• #11

Piatok, 16. Septembra 2011, 20:17

Re: [Retrofit] :: E46 elektricky sklapatelne spatne zrkadla

• Citovať príspevok
• #12

Piatok, 16. Septembra 2011, 20:35

navod co mas kupit mas hned nad svojim postom... potom treba nakupit potrebne dlhe kable podla farieb, piny do konektorov a zakablovat to podla schemy na WDS nebudem sem kopcit vsetky schemy z WDS, dal som sem len tu ktoru potrebujem :)

Re: [Retrofit] :: E46 elektricky sklapatelne spatne zrkadla

• Citovať príspevok
• #13

Štvrtok, 1. Novembra 2012, 19:55

caute uz dlho ma to zaujima ale nechcel som zakladat novu temu tak pisem sem...mam elektricky sklapatelne spatne zrkadla ale zaujima ma ci sa daju nejak nastavit cez NCS Expert alebo nejak inak proste spravit aby sa mi zatvarali / otvarali same ked odomykam / zamykam auto??..

Re: [Retrofit] :: E46 elektricky sklapatelne spatne zrkadla

• Citovať príspevok
• #14

Piatok, 2. Novembra 2012, 12:17
