E36 Check control - z coho sa sklada
caute,
snazim sa najst z coho pozostava check control na E36 a kde sa to nachadza
podla nejaky for som zatial nasiel nasledovne..
cidlo chladiacej kvapaliny (zospodu chladica)
http://3.bp.blogspot.com/-hOaxAGWlRtM/T ... _A0642.jpg

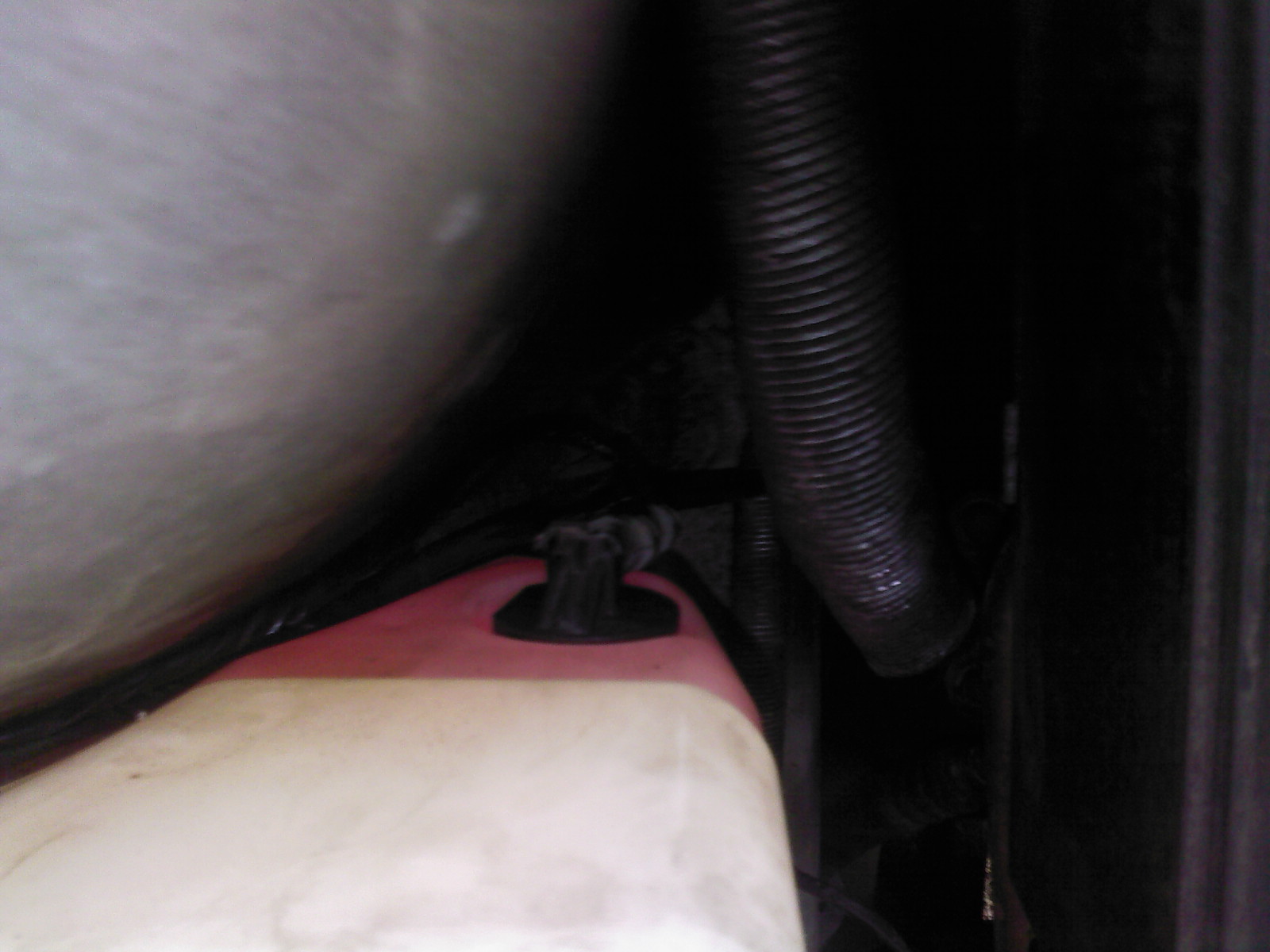

cidlo kvapaliny na ostrekovace (v nadobke)
http://3.bp.blogspot.com/-I91_SoU6A3E/T ... _A0640.jpg
4th Brake light switch with four contacts. (Which is usually 2-pin) (cidlo brzdovych svetiel?)
check control modul
http://2.bp.blogspot.com/-qiMnfd6DalQ/T ... _A0636.jpg
tu je schema, z ktorej ja zistit neviem
co este chyba
http://3.bp.blogspot.com/-GhobQsfhl9g/T ... CCMOBC.PNG
co este obsahuje (fyzicky) check control ???? ake cidla alebo senzory, a kde by sa mali nachadzat,
prip ak mate nejaku stranku, ktoru som nenasiel so zoznamom, sem stym
DAKUJEM
snazim sa najst z coho pozostava check control na E36 a kde sa to nachadza
podla nejaky for som zatial nasiel nasledovne..
cidlo chladiacej kvapaliny (zospodu chladica)http://3.bp.blogspot.com/-hOaxAGWlRtM/T ... _A0642.jpg
cidlo kvapaliny na ostrekovace (v nadobke)http://3.bp.blogspot.com/-I91_SoU6A3E/T ... _A0640.jpg
4th Brake light switch with four contacts. (Which is usually 2-pin) (cidlo brzdovych svetiel?) check control modulhttp://2.bp.blogspot.com/-qiMnfd6DalQ/T ... _A0636.jpg
tu je schema, z ktorej ja zistit neviem
co este chyba http://3.bp.blogspot.com/-GhobQsfhl9g/T ... CCMOBC.PNG
co este obsahuje (fyzicky) check control ???? ake cidla alebo senzory, a kde by sa mali nachadzat,
prip ak mate nejaku stranku, ktoru som nenasiel so zoznamom, sem stym
DAKUJEM
Your car. Your story. So don't let someone else write the book.
E46 320d 02"
ex E36 323i 96"
E46 320d 02"
ex E36 323i 96"
Re: E36 Check control - z coho sa sklada
Trosku odveci, ale ja mám "male BC" teplota a cas a ked som išiel cez Donovaly, stale mi pipalo BC. Raz to spravilo každú minút, potom za 5, potom zas a tak ďalej. Na rovine to nerobilo, len ked dom išiel hore alebo dole ;-D, alebo ked som bol na kopci. Neviete co to moze byt? Som myslel, ze teplota motora, ale voda bola presne v strede
Re: E36 Check control - z coho sa sklada
Myslím že "malý" BC pípa iba vtedy keď vonkajšia teplota klesne pod +3*C....teda aspoň mne tak funguje
Ružomberok - Sport E36 Coupé
___________________________________________________________
If you don't build it...Its not yours!
Re: E36 Check control - z coho sa sklada
maiki, pozri radšej túto schému, tá je zrozumitelnejšia... od strany 288
https://www.dropbox.com/s/g04emnen1bjnp ... 282%29.pdf
tam je všetko čo potrebuješ,
dorábal som check tak sa pýtaj...
z čidiel ako takých máš asi všetko...
ano, brzdové čidlo pre check má 4 piny...
narýchlo čo nemáš spomenuté sú svetlá - predné,zadné,tretie brzdové,spz... pre všetky tieto svetlá idú zvlášť káble z jednotky do každej z tých žiaroviek,ktoré kontroluje.. preto je to jebačka dorábať.
https://www.dropbox.com/s/g04emnen1bjnp ... 282%29.pdf
tam je všetko čo potrebuješ,
dorábal som check tak sa pýtaj...
z čidiel ako takých máš asi všetko...
ano, brzdové čidlo pre check má 4 piny...
narýchlo čo nemáš spomenuté sú svetlá - predné,zadné,tretie brzdové,spz... pre všetky tieto svetlá idú zvlášť káble z jednotky do každej z tých žiaroviek,ktoré kontroluje.. preto je to jebačka dorábať.
Re: E36 Check control - z coho sa sklada
mimo dik moc, schemu si ale nevychytal
aspon pre mna
ja to potrebujem skor tak po lopate, ako pre niekoho kto do toho moc nevidi
teda zoznam
cize ideme ze
-cidlo stavu ostrekovacov
-cidlo chladiacej k. motora
-svetla - predne / zadne - ako vyzeraju tie kable/ konektory?
-check modul
-pridam aj stredne BC resp male s checkom a konektor
-dalej???
aspon pre mna
ja to potrebujem skor tak po lopate, ako pre niekoho kto do toho moc nevidi
teda zoznam
cize ideme ze
-cidlo stavu ostrekovacov
-cidlo chladiacej k. motora
-svetla - predne / zadne - ako vyzeraju tie kable/ konektory?
-check modul
-pridam aj stredne BC resp male s checkom a konektor
-dalej???
Your car. Your story. So don't let someone else write the book.
E46 320d 02"
ex E36 323i 96"
E46 320d 02"
ex E36 323i 96"
Re: E36 Check control - z coho sa sklada
ja som mal doma kabeláže z dvoch áut preto som to mal o to jednoduchšie, iba som povyberal piny z konektorov a doplnil do svojich (prípadne nahradil)
tie káble do svetiel sú také ako v každom aute len ich je viac, aby mohol strážiť každú tú žiarovku zvlášť, takže v konektoroch svetiel je viac káblov, to isté aj pre spz, a potom ide aj do tretieho brzdového ak je ním auto vybavené.
ja by som ti navrhol pár možností
predávať to ako taký low komplet, teda zoznam,ktorý si písal + ešte asi to brzdové čidlo, BC a gong (ak je vo výbave) + senzor teploty vzduchu ak je.
alebo taký big komplet, povyberať každý jeden kábel po jednom čo ide do/z checku, z/ do BC...
alebo potom predávaj low komplet a komplet kabeláž auta zvlášť (30-40e) kto chce nech sa hrá s káblikmi :)
alebo ako si mi písal, useknúť konektory s kúskami káblov na hulváta
tie káble do svetiel sú také ako v každom aute len ich je viac, aby mohol strážiť každú tú žiarovku zvlášť, takže v konektoroch svetiel je viac káblov, to isté aj pre spz, a potom ide aj do tretieho brzdového ak je ním auto vybavené.
ja by som ti navrhol pár možností
predávať to ako taký low komplet, teda zoznam,ktorý si písal + ešte asi to brzdové čidlo, BC a gong (ak je vo výbave) + senzor teploty vzduchu ak je.
alebo taký big komplet, povyberať každý jeden kábel po jednom čo ide do/z checku, z/ do BC...
alebo potom predávaj low komplet a komplet kabeláž auta zvlášť (30-40e) kto chce nech sa hrá s káblikmi :)
alebo ako si mi písal, useknúť konektory s kúskami káblov
na hulvátaRe: E36 Check control - z coho sa sklada
ne tak ako vies co by to bolo vyberat to cele? kazdy kablik
navyse konektory hmloviek su ucvaknute uz.. neviem ci tam patria teda
ale ako ked sa to rozobere komplet tak mozno to povyberam...
uvidim ako bude nalada
navyse konektory hmloviek su ucvaknute uz.. neviem ci tam patria teda
ale ako ked sa to rozobere komplet tak mozno to povyberam...
uvidim ako bude naladaYour car. Your story. So don't let someone else write the book.
E46 320d 02"
ex E36 323i 96"
E46 320d 02"
ex E36 323i 96"
Re: E36 Check control - z coho sa sklada
viem čo by to bolo a jednoduché to práve nie je.. niektoré piny vybrať z konektora je skoro nemožné
hmlovky to nekontroluje, takže zatiaľ si v cajku
a jednoduché to práve nie je.. niektoré piny vybrať z konektora je skoro nemožné hmlovky to nekontroluje, takže zatiaľ si v cajku
-
- DJOWSIDE
- Príspevky: 350
- Registrovaný:
- Auto: BMW E36 M52B28 A/T
- Kraj: Bratislavský
- Bydlisko: Petržalka
Re: E36 Check control - z coho sa sklada
Chlapci mozno to je od veci ale chcem sa spitat hned jak prekrocim rychlost 125km/h mi pipne nieco viete o tom nieco co to je raz son sa docital niekde vraj je to nieco z dojazdom a spotrebou ze ked mam malo paliva tak mi to nieco vypocita a tak.... ale piplo mi to aj ked som mal plnu mam stredny BC z check controlom diky
EX BMW E32 L6 730i M30B30 (1989) Diamond Schwarz
EX: BMW E36 316i M43B16 (1994) Boston Grün metallic Limo R.I.P.
EX: BMW E36 328i A/T M52B28 (1996) Buston Grün metallic Coupe
Aktual: BMW e39 530d A/T 142kw 2001 Diamond Schwartz
EX: BMW E36 316i M43B16 (1994) Boston Grün metallic Limo R.I.P.
EX: BMW E36 328i A/T M52B28 (1996) Buston Grün metallic Coupe
Aktual: BMW e39 530d A/T 142kw 2001 Diamond Schwartz
-
- maniaczv
Re: E36 Check control - z coho sa sklada
nemas nastaveny nahodou na bc speed limit ??
ale ak mas toto bc tak tam sa to neda nastavit ako kukam ...
ale ak mas toto bc tak tam sa to neda nastavit ako kukam ...
Re: E36 Check control - z coho sa sklada
keby bolo v compacte miesto kde by som napchal velke bc urcite by som ho tam dorobil
E36 compact 316i (||||)(||||)
-
- DJOWSIDE
- Príspevky: 350
- Registrovaný:
- Auto: BMW E36 M52B28 A/T
- Kraj: Bratislavský
- Bydlisko: Petržalka
Re: E36 Check control - z coho sa sklada
Hej mam toto bc tak neviem
EX BMW E32 L6 730i M30B30 (1989) Diamond Schwarz
EX: BMW E36 316i M43B16 (1994) Boston Grün metallic Limo R.I.P.
EX: BMW E36 328i A/T M52B28 (1996) Buston Grün metallic Coupe
Aktual: BMW e39 530d A/T 142kw 2001 Diamond Schwartz
EX: BMW E36 316i M43B16 (1994) Boston Grün metallic Limo R.I.P.
EX: BMW E36 328i A/T M52B28 (1996) Buston Grün metallic Coupe
Aktual: BMW e39 530d A/T 142kw 2001 Diamond Schwartz
-
- maniaczv
Re: E36 Check control - z coho sa sklada
a ked ti pipne nic nenapise na BC ? este alebo cidlo teploty ti neblbne ? ked pipne nemas zrazu teplotu na bc divoku ?
-
- DJOWSIDE
- Príspevky: 350
- Registrovaný:
- Auto: BMW E36 M52B28 A/T
- Kraj: Bratislavský
- Bydlisko: Petržalka
Re: E36 Check control - z coho sa sklada
sorry opravim sa nemam to bc ktore si mi tam poslal ale toto... anie nic mi nevypisuje
- Prílohy
-
- DSC_0751.jpg (45.78 KiB) 2549 zobrazení
EX BMW E32 L6 730i M30B30 (1989) Diamond Schwarz
EX: BMW E36 316i M43B16 (1994) Boston Grün metallic Limo R.I.P.
EX: BMW E36 328i A/T M52B28 (1996) Buston Grün metallic Coupe
Aktual: BMW e39 530d A/T 142kw 2001 Diamond Schwartz
EX: BMW E36 316i M43B16 (1994) Boston Grün metallic Limo R.I.P.
EX: BMW E36 328i A/T M52B28 (1996) Buston Grün metallic Coupe
Aktual: BMW e39 530d A/T 142kw 2001 Diamond Schwartz
Re: E36 Check control - z coho sa sklada
doplnim k povodnej teme, chceck obsahuje teda toto:
Palubní počítač
Slouží pouze jako rozhraní mezi řidičem a check controlem. Zobrazuje chybová hlášení, dokáže rozsvítit kontrolku na budíkách a dokáže vydávat varovné zvuky gongem.
(Připojit BC na budíky, připojit BC na gong)
Řídící jednotka check controlu
Centrální mozek check controlu. Zde se podle stavu všech senzorů vyhodnotí zda došlo k chybě a výsledek se pošle do BC.
(sehnat jednotku check controlu, umístit ji do auta, připojit ji na BC, přivést k ní 3x napájení a ukostřit)
Potkávací světla
CC kontroluje žárovky v potkávačkách.
(odpojit napájení obou potkávaček a zapojit ho přes jednotku check controlu)
Zadní světla
CC kontroluje žárovky v zadních světlech
(odpojit napájení obou zadních světel a zapojit ho přes jednotku check controlu)
Brzdová světla
CC kontroluje žárovky v brzdovkách
(odpojit všechny tři brzdová světla od spínače na brzdovém pedálu, zapojit je do jednotky CC a jednotku CC připojit na brzdový pedál)
Osvětlení zadní registrační značky
CC kontroluje žárovky osvětlení zadní registrační značky
(odpojit napájení osvětlení RZ a zapojit ho přes jednotku CC)
Čidlo množství chladící kapaliny
CC kontroluje množství chladící kapaliny (dostatečné/nedostatečné)
(sehnat čidlo, umístit ho, připojit na jednotku CC a ukostřit)
Čidlo množství vody v ostřikovačích
CC kontroluje množství vody v ostřikovačích (dostatečné/nedostatečné)
(sehnat čidlo, umístit ho, připojit na jednotku CC a ukostřit)
Palubní počítač
Slouží pouze jako rozhraní mezi řidičem a check controlem. Zobrazuje chybová hlášení, dokáže rozsvítit kontrolku na budíkách a dokáže vydávat varovné zvuky gongem.
(Připojit BC na budíky, připojit BC na gong)
Řídící jednotka check controlu
Centrální mozek check controlu. Zde se podle stavu všech senzorů vyhodnotí zda došlo k chybě a výsledek se pošle do BC.
(sehnat jednotku check controlu, umístit ji do auta, připojit ji na BC, přivést k ní 3x napájení a ukostřit)
Potkávací světla
CC kontroluje žárovky v potkávačkách.
(odpojit napájení obou potkávaček a zapojit ho přes jednotku check controlu)
Zadní světla
CC kontroluje žárovky v zadních světlech
(odpojit napájení obou zadních světel a zapojit ho přes jednotku check controlu)
Brzdová světla
CC kontroluje žárovky v brzdovkách
(odpojit všechny tři brzdová světla od spínače na brzdovém pedálu, zapojit je do jednotky CC a jednotku CC připojit na brzdový pedál)
Osvětlení zadní registrační značky
CC kontroluje žárovky osvětlení zadní registrační značky
(odpojit napájení osvětlení RZ a zapojit ho přes jednotku CC)
Čidlo množství chladící kapaliny
CC kontroluje množství chladící kapaliny (dostatečné/nedostatečné)
(sehnat čidlo, umístit ho, připojit na jednotku CC a ukostřit)
Čidlo množství vody v ostřikovačích
CC kontroluje množství vody v ostřikovačích (dostatečné/nedostatečné)
(sehnat čidlo, umístit ho, připojit na jednotku CC a ukostřit)
