WDS - pressure switch (kam vedie ďalší pin???)

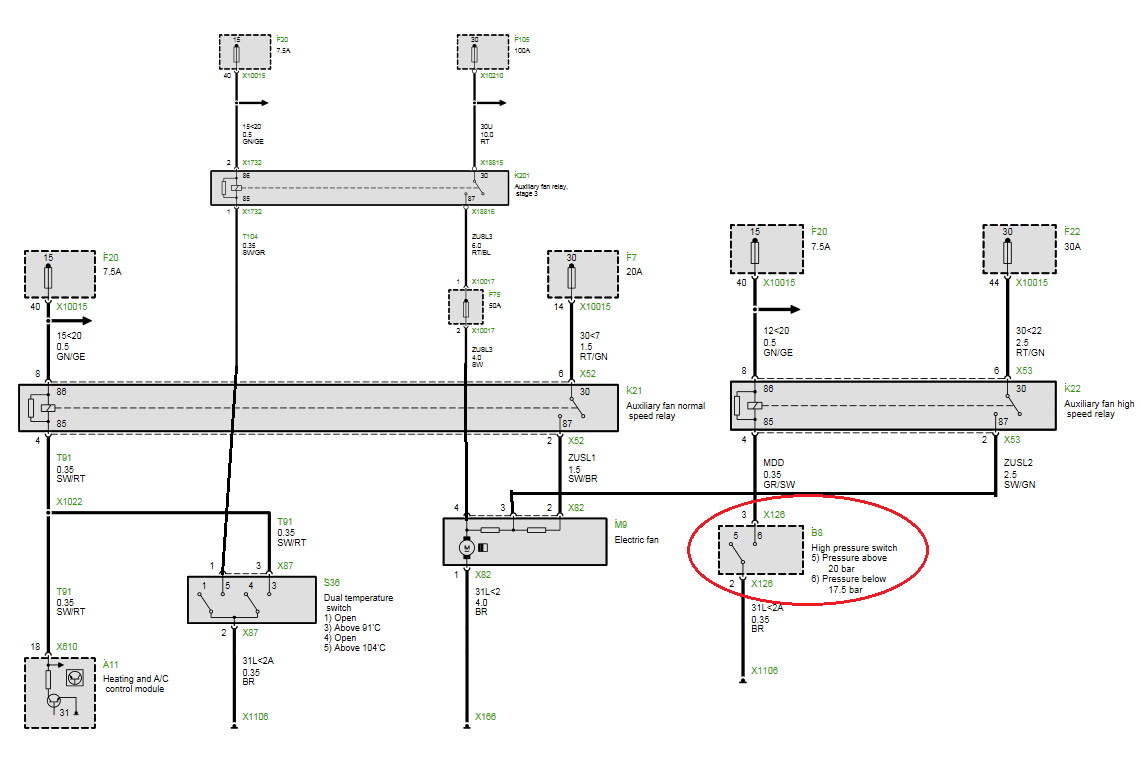

Ahojte, pátral som ako mám zapojený ventilátor klímy (E39 525tds), kedy sa spúšťa a na akú rýchlosť. Všetko mi je jasné až na pressure switch (viď v červenom krúžku).
1. Podľa schémy pokiaľ je tlak pod 17,5bar ventilátor beží na strednú rýchlosť (poloha 6). Nie je tam chyba? Nemalo by to byť nad 17,5bar?
2. Neviem sa nikde dopátrať kam vedie ďalší pin z toho senzoru (poloha 5).
Celkovo idú z toho switchu 4 káble, jeden je mínus, druhý ide na to relé K22 a tie dva ďalšie vôbec neviem vo WDS nájsť.
1. Podľa schémy pokiaľ je tlak pod 17,5bar ventilátor beží na strednú rýchlosť (poloha 6). Nie je tam chyba? Nemalo by to byť nad 17,5bar?
2. Neviem sa nikde dopátrať kam vedie ďalší pin z toho senzoru (poloha 5).
Celkovo idú z toho switchu 4 káble, jeden je mínus, druhý ide na to relé K22 a tie dva ďalšie vôbec neviem vo WDS nájsť.
- Prílohy
-
- Untitled.png (53.12 KiB) 660 zobrazení
BMW E34 525TDs '92, 1,5BAR+CHIP (STN Customs)
BMW E30 316i + LPG, '90
ex BMW E39 525tdsAT, '98
------------------------------------
BMW E30 316i + LPG, '90
ex BMW E39 525tdsAT, '98
------------------------------------
Re: WDS - pressure switch (kam vedie ďalší pin???)
no konečne som to našiel. Vyriešené!
BMW E34 525TDs '92, 1,5BAR+CHIP (STN Customs)
BMW E30 316i + LPG, '90
ex BMW E39 525tdsAT, '98
------------------------------------
BMW E30 316i + LPG, '90
ex BMW E39 525tdsAT, '98
------------------------------------
Re: WDS - pressure switch (kam vedie ďalší pin???)
vsak poloha 5nemusi ist nikde :) cize sa nic nespusti...spusti sa az vtedy ked je tlak nad 20bar :)
E36 compact 316i (||||)(||||)
Re: WDS - pressure switch (kam vedie ďalší pin???)
jo, už som to pochopil :) keď som viac hrabal vo WDSku, tá 5ka je len nejaký stav (v tomto prípade vypnutý) ktorý nikam nevedie.
Ale nie je tam aj tak chyba???, lebo podľa schémy teda, ak je tlak nad 20bar, vypne relé čím vypne vetilátor, čo sa mi zdá byť somarina.
Povedal by som, že by to malo byť takto:
5.) Pressure below 17,5bar (switch off, teda ventilátor beží na normal speed)
6.) Pressure above 20bar. (switch on, vetilátor beží na high speed)
Ale nie je tam aj tak chyba???, lebo podľa schémy teda, ak je tlak nad 20bar, vypne relé čím vypne vetilátor, čo sa mi zdá byť somarina.
Povedal by som, že by to malo byť takto:
5.) Pressure below 17,5bar (switch off, teda ventilátor beží na normal speed)
6.) Pressure above 20bar. (switch on, vetilátor beží na high speed)
BMW E34 525TDs '92, 1,5BAR+CHIP (STN Customs)
BMW E30 316i + LPG, '90
ex BMW E39 525tdsAT, '98
------------------------------------
BMW E30 316i + LPG, '90
ex BMW E39 525tdsAT, '98
------------------------------------
Re: WDS - pressure switch (kam vedie ďalší pin???)
Je to naopak, staci pozret ine schemy, ked som pozeral kam napojit spinanie ventilatora na E34, pouzil som zbytky klimovej instalacie, a bolo to tam logicky, pri pretlaku to zapne vetrak naplno.
Re: WDS - pressure switch (kam vedie ďalší pin???)
no veď presne, lebo mi to nedávalo zmysel :). Aj keď pri tej mojej e39ke zapochybuješ aj o logike
.
.BMW E34 525TDs '92, 1,5BAR+CHIP (STN Customs)
BMW E30 316i + LPG, '90
ex BMW E39 525tdsAT, '98
------------------------------------
BMW E30 316i + LPG, '90
ex BMW E39 525tdsAT, '98
------------------------------------
Re: WDS - pressure switch (kam vedie ďalší pin???)
podla schemy ma ventilator 3 rychlosti :)
k21 pomala rychlost, k22 rychlejsie a k201 super fast
k21 pomala rychlost, k22 rychlejsie a k201 super fast
E36 compact 316i (||||)(||||)
Re: WDS - pressure switch (kam vedie ďalší pin???)
to mi je, aj bolo hneď jasné, len nebol jasný ten pressure switch, proste je to tam napísané naopak.
BMW E34 525TDs '92, 1,5BAR+CHIP (STN Customs)
BMW E30 316i + LPG, '90
ex BMW E39 525tdsAT, '98
------------------------------------
BMW E30 316i + LPG, '90
ex BMW E39 525tdsAT, '98
------------------------------------
Re: WDS - pressure switch (kam vedie ďalší pin???)
je to tam pisane dobre
E36 compact 316i (||||)(||||)
Re: WDS - pressure switch (kam vedie ďalší pin???)
teraz som si vsimol tu 5 a 6 v tom stvorceku...mas pravdu je to opacne ...moja chyba..tedamaleho displaju telefonu
E36 compact 316i (||||)(||||)
