Re: E46/pre elektrikárov

• Citovať príspevok
• #16

Piatok, 12. Marca 2010, 12:36

No konektory aj by som vedel,a aj ich označenie, ale mne to je prd platne keď až do takejto elektroniky nevidím.....

Prílohy


SERVIS BMW TT-SIMIK

http://www.ttsimik.sk
Mám v živote dve lásky, SIMONKU a BMW
AJ MÚDRI SÚ OBČAS SPROSTÍ,AJ SPROSTÍ SÚ OBČAS MÚDRI!!!!!
https://www.instagram.com/ttsimik/

Re: E46/pre elektrikárov

• Citovať príspevok
• #17

Pondelok, 15. Marca 2010, 18:47

Re: E46/pre elektrikárov

• Citovať príspevok
• #18

Pondelok, 15. Marca 2010, 20:09

SurrendeR napísal:

no ak ti to ovladanie ide cez CAN, tak potom budes muset najst kabel ktory ti ovlada intenzitu svetla.. tam potom hodit klasicky reostat (potenciometer) - samozrejme vykonovy a mozes regulovat tym. Alebo take profi riesenie by bolo keby si pouzil fotoodpor alebo fototranzistor a na zaklade intenzity svetla by sa ti upravoval jas palubky. To chce ale uz elektricke zapojenie (pomerne jednoduche)

Ako vidim komplikovanie tu podaktorych neprechadza
CAN je digitalna zbernica, cize nato veru bude zbytocne davat reostat...


Neviem kolkokrat to nastavujete vy, ale ja to mam nastavene raz a mam pokoj... cize nevymyslat, rozobrat budiky, dat dam igelitku a mas poriesene... ked sa ti to nebude pacit, tak to len strhnes a mas pokoj

No more BMW... chodim peso
E61 530d titansilber - EX
E46 320d farngrün metallic - EX

Re: E46/pre elektrikárov

• Citovať príspevok
• #19

Nedeľa, 28. Marca 2010, 17:36

Ale alfi nechaj, nech skúsi Surrender dať reostat...

No igelitka sa mi nepáči :)

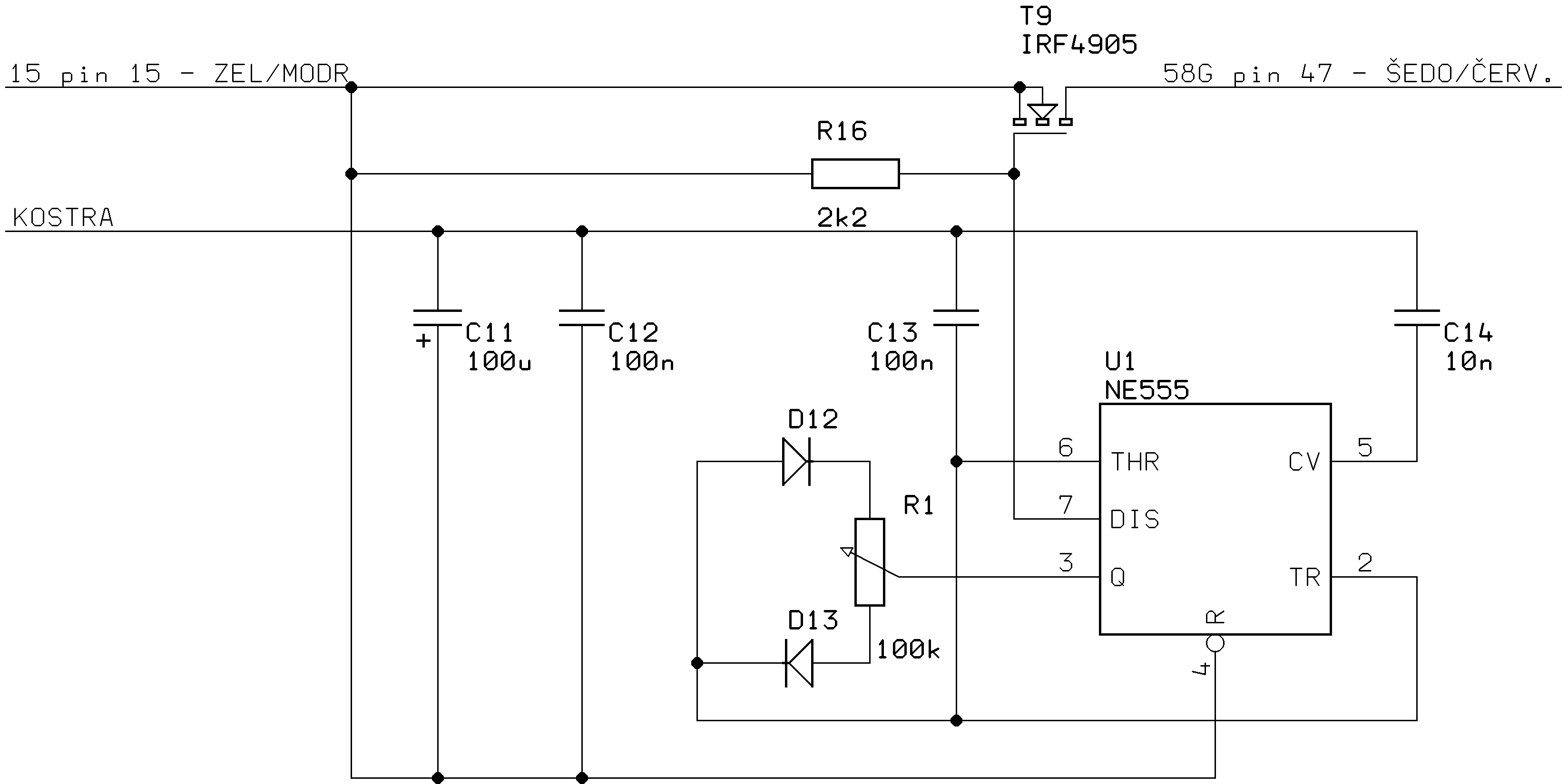

V prílohe je najjednoduchší výkonový PWM regulátor, reguluje od nuly (teda takmer), napojil by sa na vedenie 15 pri LCM na pine 15 zeleno/modrý a ešte by sa musel vypichnút alebo prerušiť káblik z pinu 47 čo je podsvietenie prístrojov šedo/červený a napojil by sa na výstup PWM regulátoru
S použitím IRF4905 ureguluje dve 55W žiarovky bez nejakého valnúho zohrievania ak sa obvod dobre urobí a nezakmitáva.
Takže stačí aj menší P MOSFET.

pozor však, toto bude svietiť už pri zapnutom zapalovaní a nebude regulovať jas na ovládači svetiel.
