Skypco · Streda, 26. Novembra 2008, 10:24

Kedze je na tom konektore, ktory si znazornil vela inych prepojeni musis
si to pepipnut s tymi co som ti naznacil....

Podla obrazka ti viac nepoviem, prave tento model sme este nerobili,
takze ten naznaceny audio vystup musis potom aj preverit... :wink:

myroslav · Streda, 26. Novembra 2008, 10:49

No bol som si pozicat merak a prepipol som si tie 4 vyvody, s nozickami na tom koncaku to nema nic spolocne, ale pipalo mi to na koncovkach a to tak ako je to na obrazku:

Skypco · Streda, 26. Novembra 2008, 11:13

jo, jo uz vidim zla trefa to su sice audio vystupu ale z CD menica, takze
ked to nedonesies tak s tym nic moc neurobime...

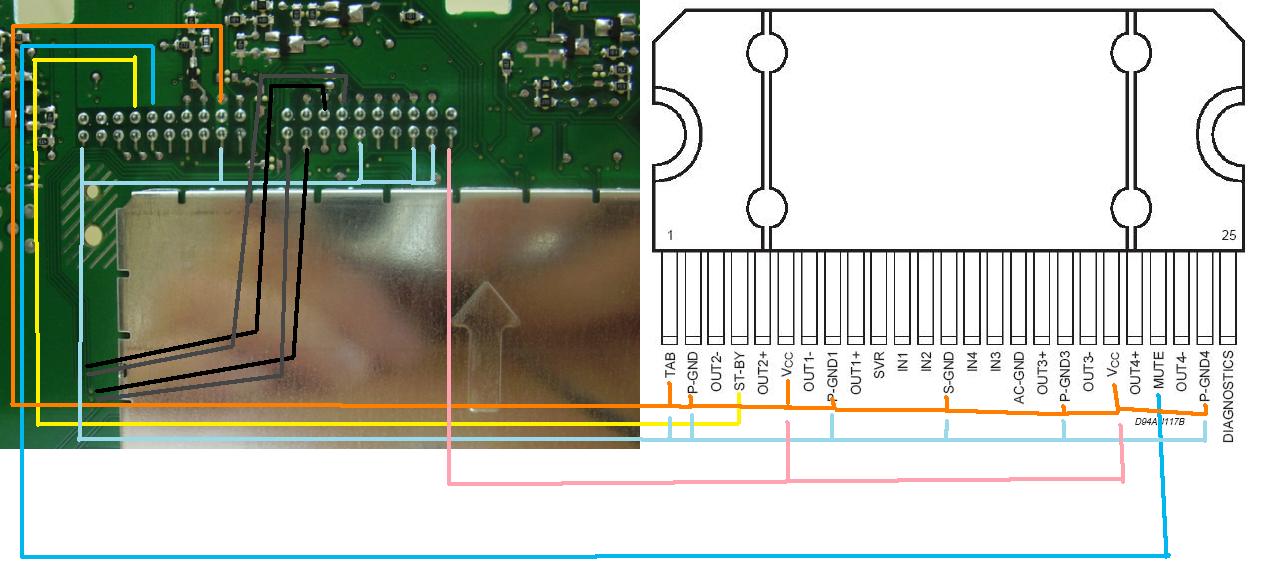

Skus sa predsa len povesit na piny od toho konc. zosilnovaca (11,12,14,15)
aj ked to nie je idealna varianta na dialku v tom viac asi nepostupime...

Tie piny totiz opacne neprepipnes voci tomu konektoru (AMP 06/05),
vdaka kondikom tie ti to prerusia.

Takze len osciloskop a merat a merat, kedze neni schema... :wink:

myroslav · Streda, 26. Novembra 2008, 11:31

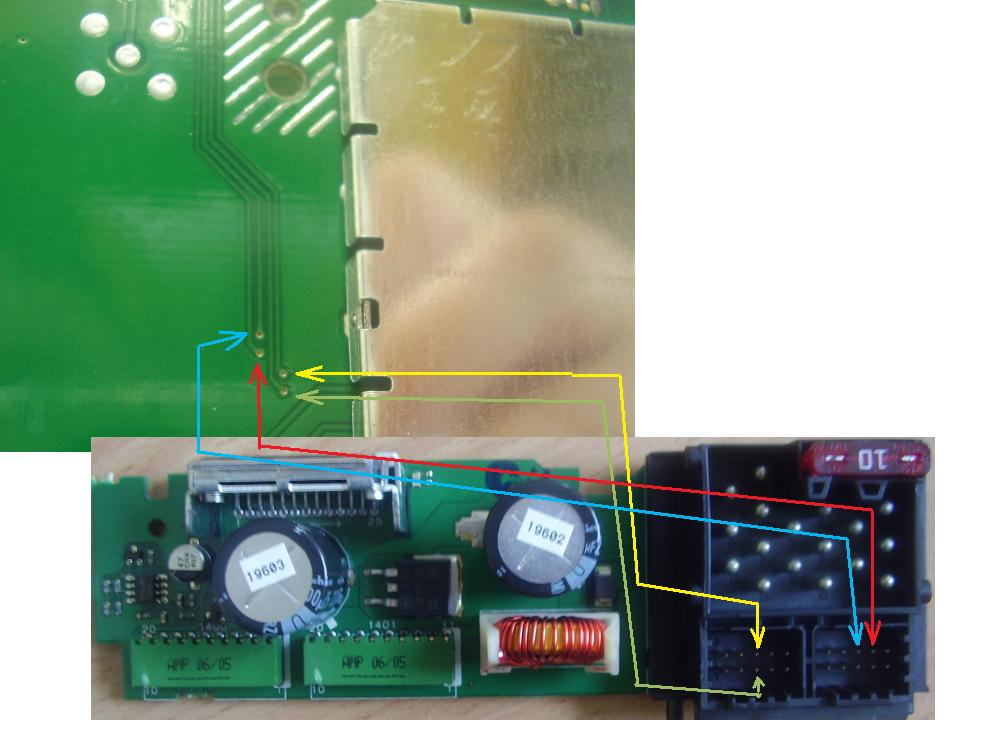

Takze som vyuzil to, ze mam pozicany na chvilku merak a prepipal som este dalsie kontakty, su poprepajane asi takto ako na obr:

ale aj niektore ine su poprepajane, len s vecsim odporom a preto mi merak nepipal, iba ukazoval nejake hodnoty, asi sa mam este co ucit v tychto elektrotechnickych kuskoch :-), ale obrazok pekny nie? :-)

Streda, 26. Novembra 2008, 11:41

Kedze chces vytiahnut vystupy, tak by zdanie mohlo hovorit, ze ta budu zaujimat tie piny oznacene OUT... ale nieje to tak!.. lebo to su vystupy na repraky... cize - signal mozes ukradnut z pinov IN1,2,3,4...
Vlastne to ti uz povedal Mato predomnou :)

Podstatne je, ze to nemozes priamo odtial napajkovat na vstup zosiku, lebo predzosilnovac ktory je v radiu neutiahne (teda dlhodobo neutiahne) aj koncovy stupen v radiu + koncovy zosilovac co tam das ty.
Treba to urobit tak, ze na tie piny (napr IN1, IN2) das odpory (napr 1k) odial signal privedies do nejakeho jednoducheho predzosilnovaca, a potom az odtial natiahnes kable do svojho vykonoveho zosiku

Nehadzal by som flintu do zita ani stymi vystupmi na CD menic... lebo tam zvykne byt vystup aj na zosik... treba pohladat dokumentaciu a pinout k tomu modelu radia co mas

myroslav · Streda, 26. Novembra 2008, 11:45

sakra, sa to nejako skomlikovalo moc, ale ved to radio urcite ma predzosilovac a ked potiahne 1 zosilovaci modul, tak urcite i dalsi zosik, ved ten zosilovac mu nebude odoberat stavu

Skypco: bolo by mozne poslat radio k Tebe a vedel by si z toho dostat tie RCA-cka?

Streda, 26. Novembra 2008, 11:50

myroslav napísal:
sakra, sa to nejako skomlikovalo moc, ale ved to radio urcite ma predzosilovac a ked potiahne 1 zosilovaci modul, tak urcite i dalsi zosik, ved ten zosilovac mu nebude odoberat stavu

Ano

to radio ma predzosilnovac, ale on je stavany (rozumej jeho vykon) podla hodnot ktore potrebuje ten koncovy stupen v radiu.... 2 nasobnu zataz to neutiahne

... a ano.. koncovy zosik odobera "stavu".. presnejsie signal z toho predzosilnovaca...

Takto isto som si pred 2 rokmi vytiahol vystupy na subwoofer z mojho origi Peugeot radia

... nedaval som tam ani kondik ani odpor a uz vobec nie predzosilnovac..... najprv nesli zadne repraky, az sa nakoniec odpalil cely koncovy zosilovac v radiu

... ak to chces risknut, tak prosim

Pricinou bolo zrejme to, ze neboli od seba oddelene ten koncovy zosik a subwooferovy zosik.

Skypco · Streda, 26. Novembra 2008, 11:51

...a mas to vyriesene...

Skypco · Streda, 26. Novembra 2008, 11:55

myroslav napísal:
sakra, sa to nejako skomlikovalo moc, ale ved to radio urcite ma predzosilovac a ked potiahne 1 zosilovaci modul, tak urcite i dalsi zosik, ved ten zosilovac mu nebude odoberat stavu

Skypco: bolo by mozne poslat radio k Tebe a vedel by si z toho dostat tie RCA-cka?

Jo bolo, prepac najprv som tu vetu prehliadol... :wink:

Skypco · Piatok, 28. Novembra 2008, 14:00

alfi666 napísal:
Ano to radio ma predzosilnovac, ale on je stavany (rozumej jeho vykon) podla hodnot ktore potrebuje ten koncovy stupen v radiu.... 2 nasobnu zataz to neutiahne ... a ano.. koncovy zosik odobera "stavu".. presnejsie signal z toho predzosilnovaca...

Takto isto som si pred 2 rokmi vytiahol vystupy na subwoofer z mojho origi Peugeot radia ... nedaval som tam ani kondik ani odpor a uz vobec nie predzosilnovac..... najprv nesli zadne repraky, az sa nakoniec odpalil cely koncovy zosilovac v radiu ... ak to chces risknut, tak prosim

Pricinou bolo zrejme to, ze neboli od seba oddelene ten koncovy zosik a subwooferovy zosik.

Alfi nebol cas odpovedat lebo mi to musi Myroslov aj tak poslat...

Takze s tym ze ten modul je stavany a tie kondiky su dimenzovane na
vstupnu zataz (rozumej odpor) toho koncoveho zosilnovaca sme uz
preberali len si "chybal", ale neposlal si ani ospravedlnenku !!! :lol:

Ten aktivny SUB o ktorom pises bol asi stavany na vysokourovnovy vstup
(rozumej na odpichnutie z repro) takze to by ti na ten nizkourovnovy z radia
aj tak dobre nehralo. To co si urobil v tom Peugeote sa ani necudujem ze
odislo, a dobre nehralo lebo si zabudol ze tie kondenzatory pred koncovym
zosilnovacom ti orezali spodne pasmo, ktore prave tak nutne na ten SUB
potrebujes... Zase si chybal..! :lol:

Tiez uz sme prebrali ze ten koncovy modul sa musi cely obist, lebo je navrhnuty
len na dany vstupny odpor daneho koncoveho zosilnovaca (integraca)...

Ta tehla (zosik) co tam chce dat Myroslav ma ako kazda ina nizkourovnove RCA
vstupy takze ak sa obide dany modul je vsetko v poho (ziadna 2 nasobna zataz
a ani ine kraviny tam nehrozia...)

Na taketo RCA vystupy s origo radia funguju od nas niektory uz aj 4 roky...

...ide o to nie sa bezhlavo niekde pripojit, ale navrhnut to tak aby to fungovalo
lepsie ako to navrhol vyrobca (ten musi zohladnovat aj ine kriteria ako napr.
koncova cena a pod.) co v tomto pripade len potvrdzuje pravidlo lebo ten integrac,
ktrory je osadeny v tom radiu ma skreslenie az 10% co je dost...

Resumé: Ak niekto nema minimalne BM54 radio modul v kufri, tak to odporucam
aspon takto prerobit... :wink:

Piatok, 28. Novembra 2008, 17:50

OK :) suhlasim stym, ze som to nezapojil dobre

ale bol to klasicky 4 kanalovy zosik s nizkourovnovymi vstupmi a aktivnym low pass filtrom;)... cize vtom problem nebol...
Hralo to celkom v pohode a hlbky tomu nechybali - ved ten koncak v radiu zosilnuje aj hlbky, cize nemyslim, ze su od predzosilnovaca okresane... skor si myslim, ze som tam mal dat aspon tie rezistory aby to bolo nejak oddelene od seba :roll:

Tiez mi to moc nedava zmysel preco to odislo,,, mozno mal sudene odist :lol:

myroslav · Pondelok, 8. Decembra 2008, 16:36

sewas, takze je to poriesene, Skypco mi tie RCA*vyvody poriesil (aj ked nie priamo on) a trosku to trvalo dlhsie, nez som predpokladal...

...ale aj tak aspon touto formou by som mu chcel podakovat, lebo inac mu nemam ako poslat hlasy, pretoze 0,5 hlasu sa neda poslat a viac ani nemam

... a co sa tyka tej schemy, ze kde sa to ma napajat, to si uz nepametam, mozno to tu Skypco raz nahodi, ked si to vobec pameta :smile:

Piotro · Utorok, 20. Septembra 2011, 12:08

No chlapci ale tá schéma by sa veru zišla ak to nieje tajnosť.
Vážne by mi to pomohlo, predtým než originál vyhodím cez okno rovno do nejakého kontajneru.

Ak už by bol veľký problém so schémou, tak aspoň nejaké presnejšie info alebo aspoň, či to hľadať niekde na doske alebo na pinoch pre CD menič a pod.

Véééľmi pekne ďakujem za ochotu.

PS: Isto by ste tým pomohli aj ostatným záujemcom o túto tému.

Junior · Pondelok, 3. Decembra 2012, 20:03

Ahoj, takže ten 3.5mm Stereo Jack to Mini ISO na tento typ rádia tam nepasuje? Až som správne pochopil. Nemal som ešte rádio vonku, tak sa rasšej spýtam tu. Bola by to jednoduchá voľba, aj keď napájkovať to nieje tiež nič strašné.
(http://www.streetlegal.hu/images/galeri ... 490-05.jpg)

Skypco · Pondelok, 3. Decembra 2012, 20:42

Junior napísal:
Ahoj, takže ten 3.5mm Stereo Jack to Mini ISO na tento typ rádia tam nepasuje? Až som správne pochopil. Nemal som ešte rádio vonku, tak sa rasšej spýtam tu. Bola by to jednoduchá voľba, aj keď napájkovať to nieje tiež nič strašné.
(http://www.streetlegal.hu/images/galeri ... 490-05.jpg)

Potrebujes riesit vstup alebo vystup z radia?.., lebo to co si povesil je vstup (AUX-IN).., my sme tu riesili nizkourovnovy (RCA) vystup..
