E36 zapojenie el okien

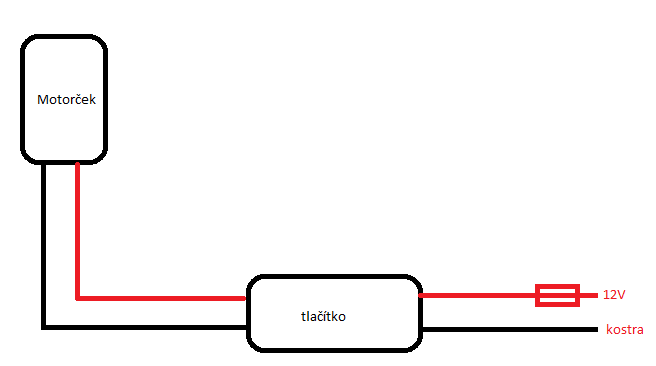

Ahojte chcel by som sa poradiť zapájam el. zadné okná. A potrebujem radu od niekoho skúsenejšieho. Chcel som to zapojiť tak ako som dole nakreslil ale vždy mi to vybije poistku. Keď jedno tlačítko odstránim napr T1 a nechám zapojené T2 tak to funguje aj opačne ale ako náhle zapojím obidva tlačítka a stlačím buď hore alebo dole je jedno na ktorom tlačítku tak mi to vybije poistku, a teoreticky by to nemalo vybíjať poistku keďže jedno tlačítko by malo byť stále rozpojené ak neostáva visieť tlačítko ale to si nemyslím lebo som vymenil aj tlačítka. viete mi niekto skúsenejší poradiť ?
- Prílohy
-
- Bez názvu.png (6.28 KiB) 1353 zobrazení
Re: E36 zapojenie el okien
Preco si nezozenies tlacidlo zo statsich modelov e36 ktore ma hrubsie piny a napriamo ovlada motorcek bez dalsich rele? Staci zapojit a mas po probleme a mas to origo aj s podsvietenim :)
E36 compact 316i (||||)(||||)
Re: E36 zapojenie el okien
Inac ta schema no neviem...na to aby si ovladal motor hore dole tak musis otacat polaritu na motore...raz za jednom pine plus raz na druhom a to ta tvoja schema nezvlada :)
E36 compact 316i (||||)(||||)
Re: E36 zapojenie el okien
Stale na to kukam a co ty chces vlastne zapojit?...pribliz nam to...bo som mimo
E36 compact 316i (||||)(||||)
Re: E36 zapojenie el okien
Tlačítka sú tie staršie na tlačítko ide napájanie a v tlačítku sa mení polarita +/- a tým pádom motorček ide hore alebo dole.
Ta schéma je len na jednu stranu povedzme pravú a chcem mať aj vpredu ale aj vzadu tlačítko na sťahovanie okien. A keď to zapojím ako som hore nakreslil že na oba tlačítka napojím +/- cez poistku a zapojím aj výstup z tlačítka (na ktorom sa mení polarita aby motorček išiel hore alebo dole) a keď zapojím oba výstupy na motorčeky tak okno funguje ale ako náhle pripojím na motorček výstupy z druhého tlačítka ako je hore nakreslené a použijem jedno alebo druhé tlačítko tak mi to vyhodí poistku

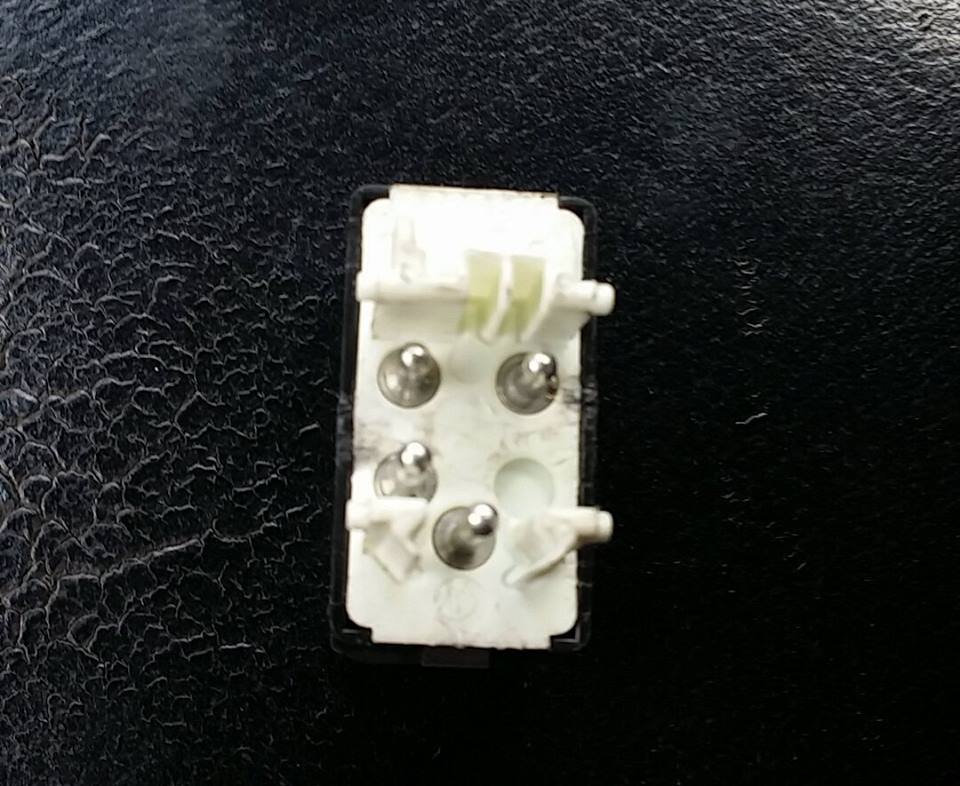

- Takéto tlačítko to je zospodu
- 12032491_1002832033072702_1755448065_n.jpg (95.37 KiB) 1339 zobrazení
Ta schéma je len na jednu stranu povedzme pravú a chcem mať aj vpredu ale aj vzadu tlačítko na sťahovanie okien. A keď to zapojím ako som hore nakreslil že na oba tlačítka napojím +/- cez poistku a zapojím aj výstup z tlačítka (na ktorom sa mení polarita aby motorček išiel hore alebo dole) a keď zapojím oba výstupy na motorčeky tak okno funguje ale ako náhle pripojím na motorček výstupy z druhého tlačítka ako je hore nakreslené a použijem jedno alebo druhé tlačítko tak mi to vyhodí poistku
- Prílohy
-

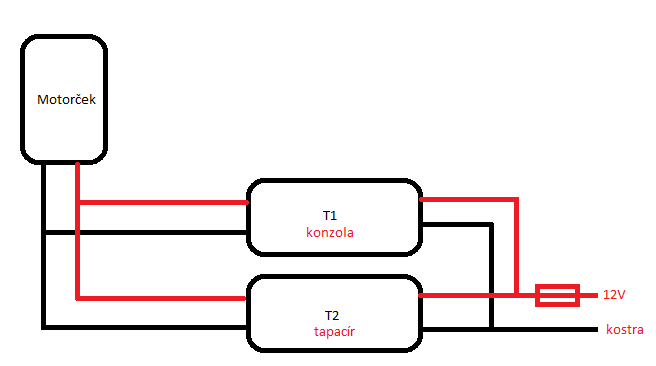

- Keď to je takto tak to funguje len keď pridám druhé tlačítko tak mi to vyhadzuje poistku je jedno či je to v tap alebo vpredu
- Bez názvu.png (4.71 KiB) 1343 zobrazení
Re: E36 zapojenie el okien
ukaz ake tlacitka mas?
mal by si ich mat dokopy 6.
4 v predu a 2 vzadu
vzadu vo dverach by mali byt biele
vpredu v konzole by tusim mali byt modre
a mozno naopak.. vzadu vo dverach tento modry a vpredu biele. .. v kazdom pripade potrebujes aj taketo
mal by si ich mat dokopy 6.
4 v predu a 2 vzadu
vzadu vo dverach by mali byt biele
vpredu v konzole by tusim mali byt modre
a mozno naopak.. vzadu vo dverach tento modry a vpredu biele. .. v kazdom pripade potrebujes aj taketo
Re: E36 zapojenie el okien
Na predné tlačítka mám
Na zadné mám tieto 4kusy aj v predu aj do tapacírou
Na zadné mám tieto 4kusy aj v predu aj do tapacírou
Re: E36 zapojenie el okien

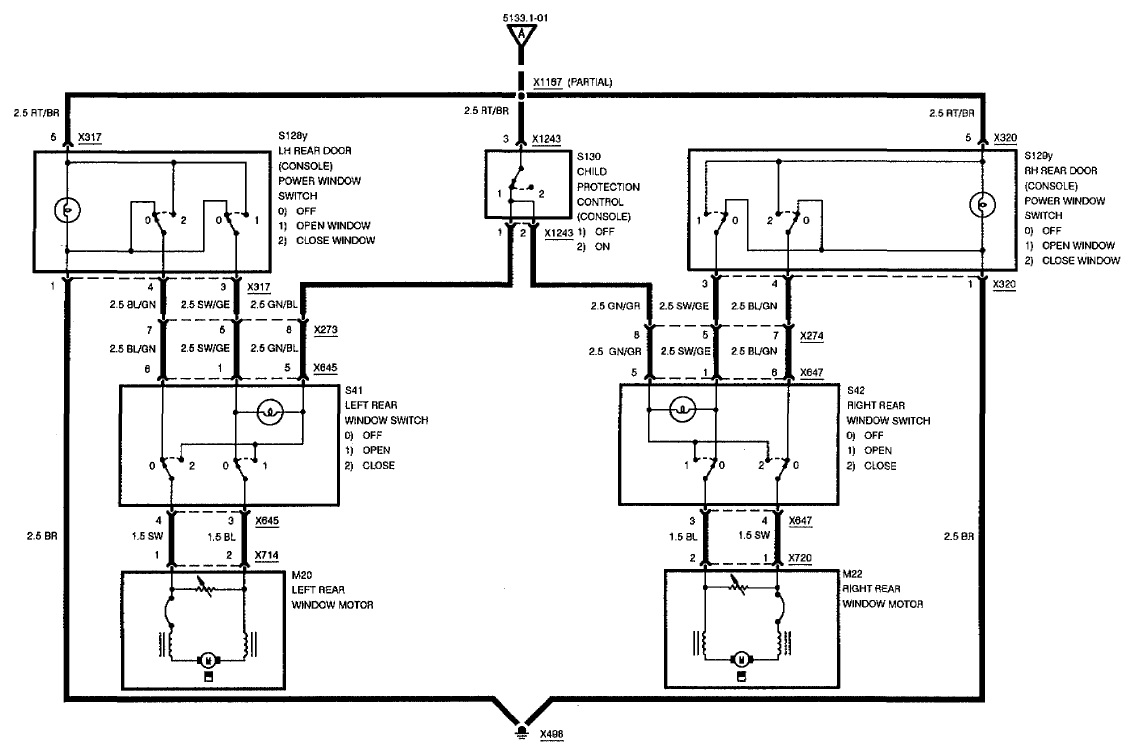

tu mas schemu zadnych okien napajanych priamo cez tlacidla...vzadu musia byt 5pinove a vpredu 4pin (surrender to napisal opacne :) )
A je plus 12V :)
A je plus 12V :)
- Prílohy
-
E36 compact 316i (||||)(||||)
Re: E36 zapojenie el okien
Jop moze byt. Nepametam si to uz. Naposledy som to videl na mojom aute co bolo v 2008-2009
