[DIY] e39 525tds Evry Mod (moje riešenie) + foto +video

Streda, 25. Júna 2014, 14:01

Ahojte, okolo evry modu tu už bolo popísané dosť, snáď netreba vysvetľovať o čo ide. Sám som to vyskúšal a bol som celkom prekvapený že to naozaj a citelne funguje. No a tak som sa po čase rozhodol zrušiť skúšobný kábel, čo mi trčal spod kapoty a spraviť to nejak slušnejšie, nech to nejak vyzerá, takže tu je moje riešenie:

Len pre zopakovanie ako sa zapája Evry Mod:

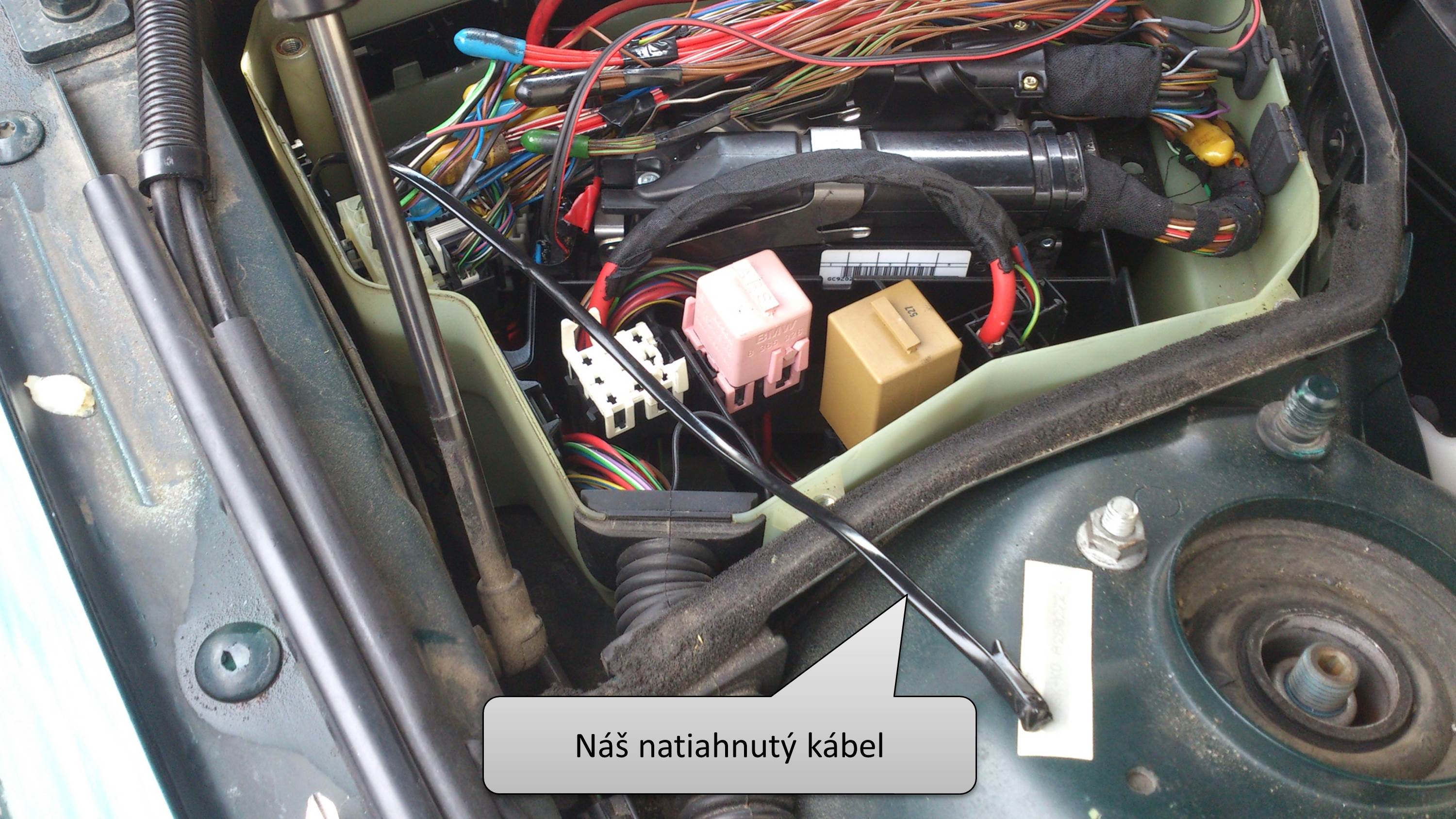

1. Ako prvé treba natiahnuť kábel (nejakú dvojliknu) z kabíny do boxu, kde je RJ. K lepšiemu prístupu treba zhodiť kastlík (nič zložité). Na prepchatie kábla som použil štrikovaciu ihlicu :D . Kdeže tam toho miesta moc nieje a tá čierna látková páska, ktorou sú káble zmotané hnusne lepí zťažuje prechod, je dobré tam najprv streknúť trochu WDčka.

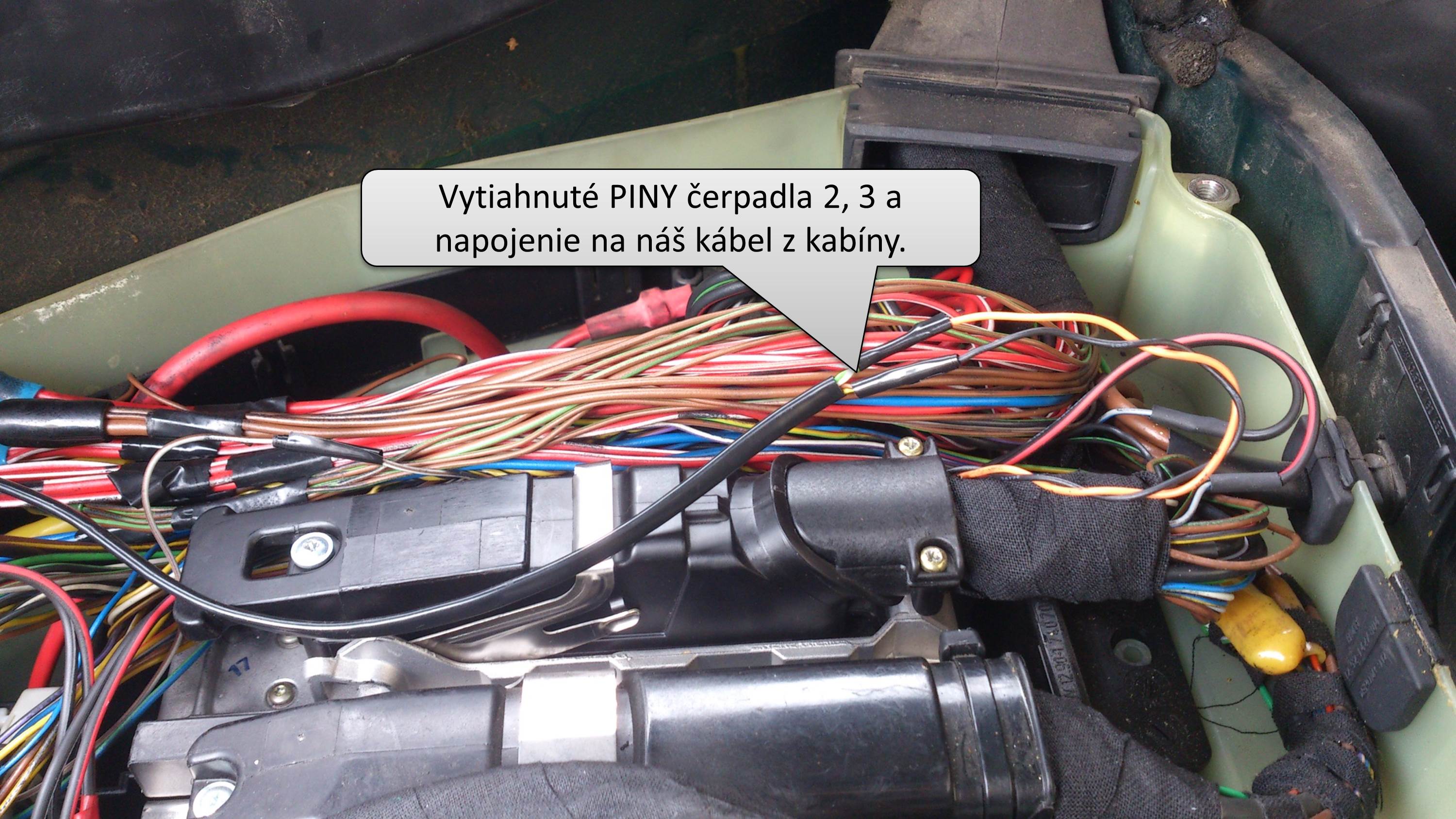

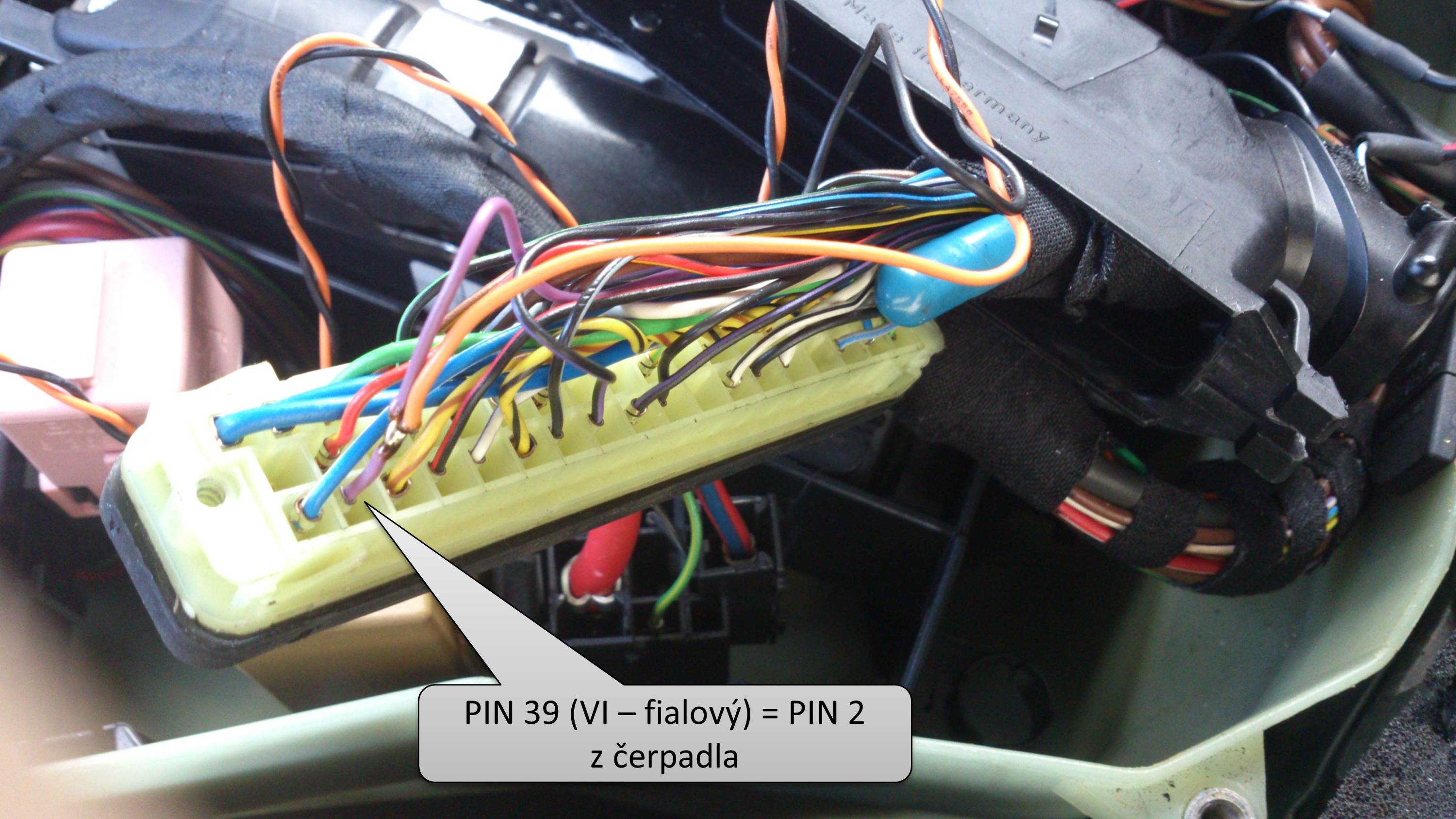

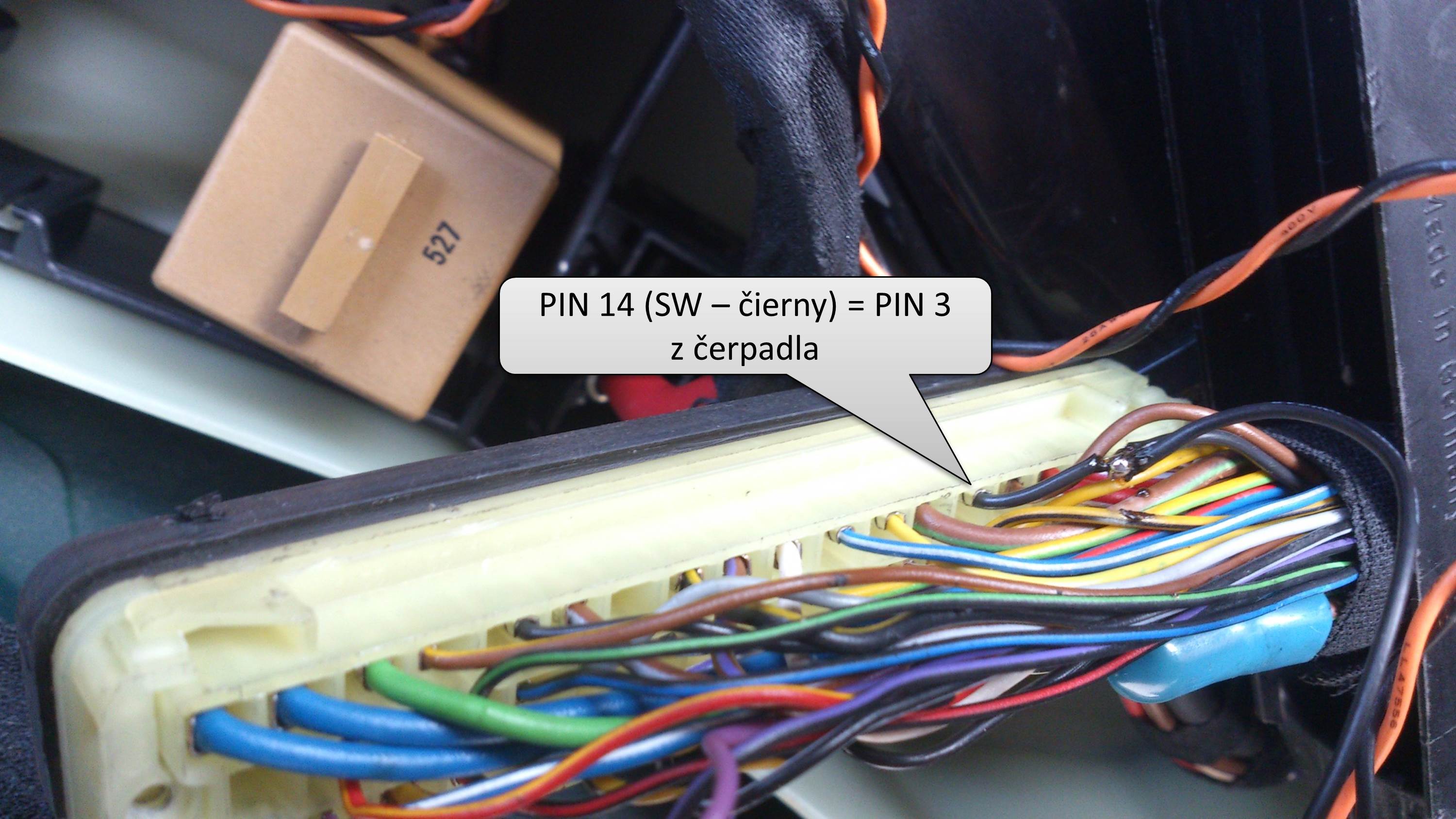

2. Z WDS som si zistil, ktoré piny na konektore RJ zodpovedajú pinom 2 a 3 z čerpadla. Teda Pin39 = PIN2, PIN14 = PIN3. Na tieto piny som sa teda napojil:

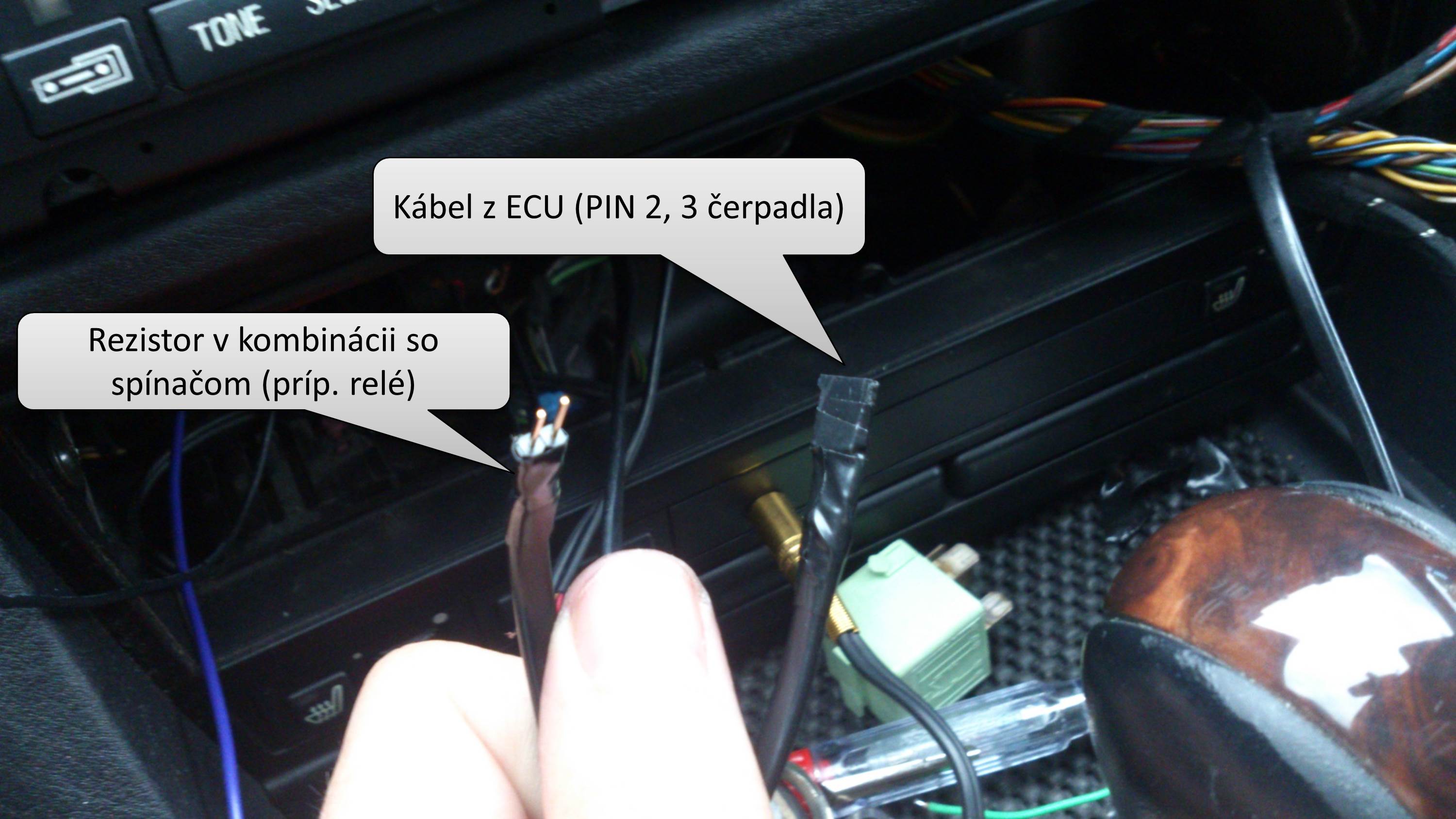

3. Teraz už len stačí niekde v kabíne namonnovať vypínač v sérii s rezistorom. Rezistor je vhodné použiť viacotáčkový, aby sa hodnota dala jemne nastaviť.

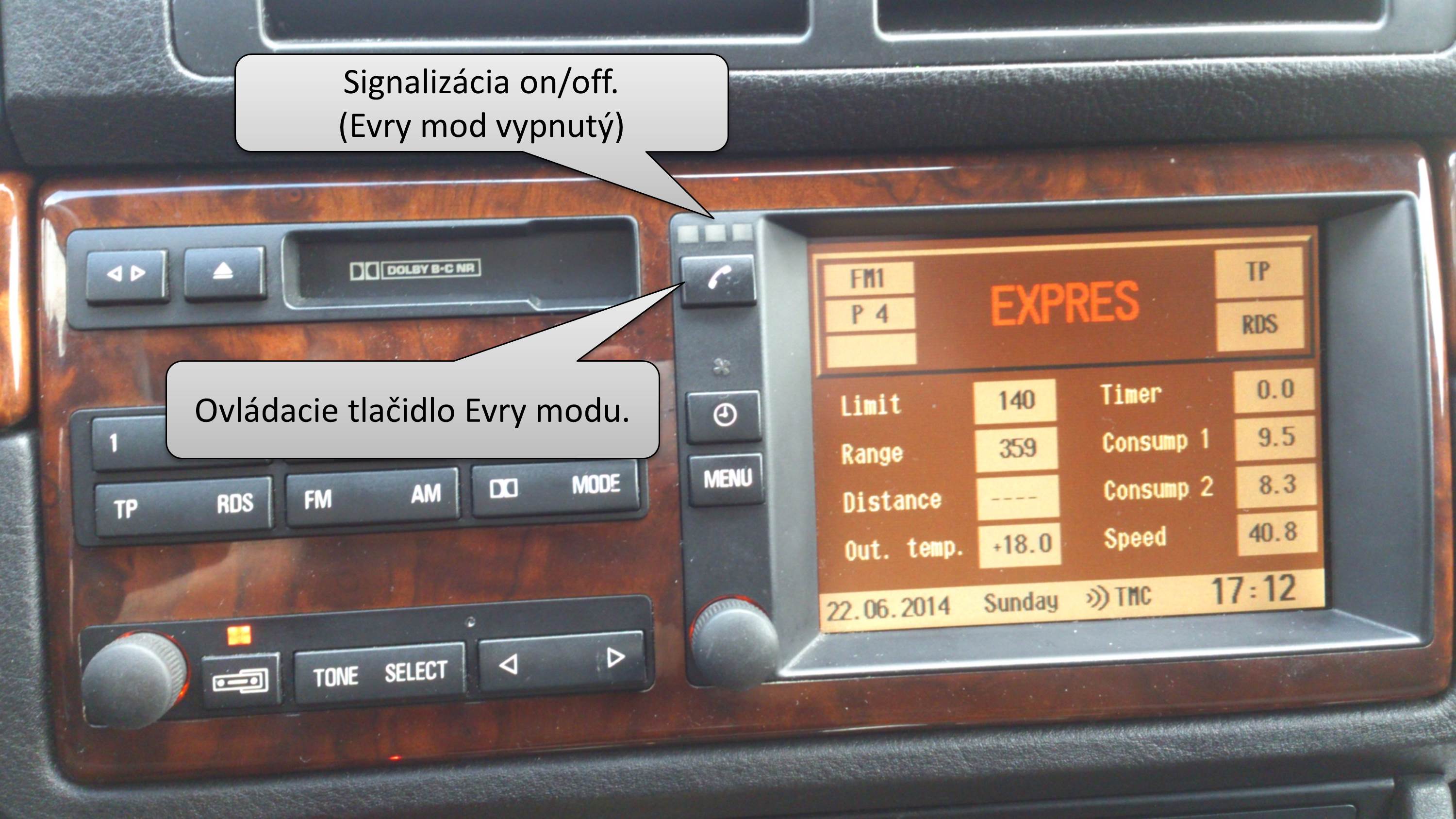

...no a tu by sme mohli skončiť, lenže to by bolo pre mňa moc jednoduché :D a nejak ma nelákalo vŕtať niekde dieru a dorábať vypínač, tak som si vymyslel, že to budem ovládať tlačidlom (stlačím - zapne, stačím - vypne) a že využijem na to tlačidlo telefónu z BM.

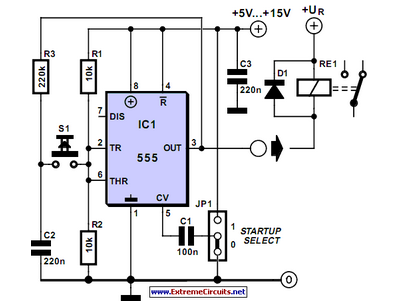

4. Najprv som si spravil jednoduchý MKO obvod s relé, viď schéma:

Relé som teda použil na zapínanie/vypínanie Evry modu a na signalizáciu stavu som využil, červenú diódu nad tlačidlom.


Aby som v prípade potreby prenastavenia hodnoty rezistora nemusel zhadzovať celý BM, prilepil som rezistor do priestoru pre kazety a teda stačí mi len odklopiť krytku a šrobováčikom naladiť požadovanú hodnotu.


VIDEO na videu mám len jemne stlačený plynový pedál:
http://youtu.be/ZKDcgWpdquI
Naposledy upravil/-a pegass325 v Štvrtok, 26. Júna 2014, 11:17, upravené celkom 1 krát.
BMW E34 525TDs '92, 1,5BAR+CHIP (STN Customs)
BMW E30 316i + LPG, '90
ex BMW E39 525tdsAT, '98

------------------------------------
Obrázok

Užívateľov profilový obrázok
Maco594
Príspevky: 433
Registrovaný: 26.11.2007
Auto: E39, E30
Kraj: Žilinský
Bydlisko: Turčianske Teplice

Re: e39 525tds Evry Mod (moje riešenie) + foto +video

Štvrtok, 26. Júna 2014, 09:27

:thumbup:

sineDko
Príspevky: 1803
Registrovaný: 9.6.2013
Kraj: Zahraničie

Re: [DIY] e39 525tds Evry Mod (moje riešenie) + foto +video

Sobota, 28. Júna 2014, 15:32

kvalitny navod step by step. :thumbup:

Užívateľov profilový obrázok
Bel037
Príspevky: 140
Registrovaný: 13.6.2014
Auto: E34 TDS
Kraj: Bratislavský
Bydlisko: BA

Re: [DIY] e39 525tds Evry Mod (moje riešenie) + foto +video

Pondelok, 27. Októbra 2014, 18:41

Sorry neviem ci aom blby alebo slepy tie kabliky od potenciometra si len pridal ku tim na rj ale su cvaknute ? Som trosku mimo s elektrikou
[E34 TDS 1994]pneu 205r15, svor 2.64, EGR off KAT off .

Užívateľov profilový obrázok
pegass325
Autor témy
Príspevky: 613
Registrovaný: 24.12.2008
Auto: E34 525TDs
Kraj: Žilinský
Bydlisko: Dolný Kubín

Re: [DIY] e39 525tds Evry Mod (moje riešenie) + foto +video

Pondelok, 27. Októbra 2014, 20:09

stiahol som kúsok izolácie a pripajkoval som to tam.
BMW E34 525TDs '92, 1,5BAR+CHIP (STN Customs)
BMW E30 316i + LPG, '90
ex BMW E39 525tdsAT, '98

------------------------------------
Obrázok

Užívateľov profilový obrázok
Bel037
Príspevky: 140
Registrovaný: 13.6.2014
Auto: E34 TDS
Kraj: Bratislavský
Bydlisko: BA

Re: [DIY] e39 525tds Evry Mod (moje riešenie) + foto +video

Pondelok, 17. Novembra 2014, 14:28

Super tak som to robil dobre [-X a este jedna otazocka odpor si dal aky? Kazdy dava nieco ine od 150ohm az do 500 ](*,)
[E34 TDS 1994]pneu 205r15, svor 2.64, EGR off KAT off .

Užívateľov profilový obrázok
pegass325
Autor témy
Príspevky: 613
Registrovaný: 24.12.2008
Auto: E34 525TDs
Kraj: Žilinský
Bydlisko: Dolný Kubín

Re: [DIY] e39 525tds Evry Mod (moje riešenie) + foto +video

Streda, 19. Novembra 2014, 11:00

1Kohm viacotáčkový, mne to už pri 1kohm zaberalo. A nastavíš si podľa potreby aj 500 aj 150 aj nulu :smile: .
BMW E34 525TDs '92, 1,5BAR+CHIP (STN Customs)
BMW E30 316i + LPG, '90
ex BMW E39 525tdsAT, '98

------------------------------------
Obrázok

Užívateľov profilový obrázok
Bel037
Príspevky: 140
Registrovaný: 13.6.2014
Auto: E34 TDS
Kraj: Bratislavský
Bydlisko: BA

Re: [DIY] e39 525tds Evry Mod (moje riešenie) + foto +video

Streda, 19. Novembra 2014, 14:54

Hej hej len kazdy tam pcha este odpor medzi pin2 a potenciometer ja ti iden skusit s tim 150ohm
Prílohy
[E34 TDS 1994]pneu 205r15, svor 2.64, EGR off KAT off .

Užívateľov profilový obrázok
pegass325
Autor témy
Príspevky: 613
Registrovaný: 24.12.2008
Auto: E34 525TDs
Kraj: Žilinský
Bydlisko: Dolný Kubín

Re: [DIY] e39 525tds Evry Mod (moje riešenie) + foto +video

Streda, 19. Novembra 2014, 20:51

jaaaj, no daj. To je skôr možno taká poistka aby ti to úplne nezdochlo, lebo ak by si to nastavil na nulu, resp, vyskratoval tak ti motor zdochne.
BMW E34 525TDs '92, 1,5BAR+CHIP (STN Customs)
BMW E30 316i + LPG, '90
ex BMW E39 525tdsAT, '98

------------------------------------
Obrázok

Užívateľov profilový obrázok
Bel037
Príspevky: 140
Registrovaný: 13.6.2014
Auto: E34 TDS
Kraj: Bratislavský
Bydlisko: BA

Re: [DIY] e39 525tds Evry Mod (moje riešenie) + foto +video

Štvrtok, 20. Novembra 2014, 20:43

pegass325 napísal:
jaaaj, no daj. To je skôr možno taká poistka aby ti to úplne nezdochlo, lebo ak by si to nastavil na nulu, resp, vyskratoval tak ti motor zdochne.


Ani nie dnes zapojene bez a z odporom 150ohm a z odporom sa auto vobec netrase si max.nastaveni :) s odporom 300alebo350 to uz nefungovalo vobec.
[E34 TDS 1994]pneu 205r15, svor 2.64, EGR off KAT off .

Bangysko
Príspevky: 24
Registrovaný: 5.9.2011
Auto: BMW 525tds
Kraj: Košický

Re: [DIY] e39 525tds Evry Mod (moje riešenie) + foto +video

Streda, 21. Októbra 2015, 10:28

Cauko.Cital som tvoj clanok.Ja mam e39 525 tds a nasiel som pod kapotou ten every modul.Uz 3 roky neviem co to je...a ak s tym potenciometrom tocim tak to je stale to iste.Auto mam strasne mrtve od kedy som ho kupil.Ja uz som z toho zufaly a neviem co mam robit s tym auto.sičì pri 1500 otackach kusok a pri 2000 uplne.ziaden tah a to je najlepsie ze vsetko sa snazim si spravit sam pretoze niesu peniaze.a to je na tom ze uz teraz ozaj neviem kam :( nevies mi neako pomoct ? Na fb som Robert Bangy Baumgartner. Ak by si mohol.bol by som ti ozaj vdacny.dakujem

ac schnitzer
Príspevky: 1
Registrovaný: 3.6.2012
Auto: bmw 330d
Kraj: Prešovský

Re: [DIY] e39 525tds Evry Mod (moje riešenie) + foto +video

Sobota, 16. Júla 2016, 16:49

potreboval by som napojiť evry mod do e36  325td.   vie mi niekto poradiť?

Užívateľov profilový obrázok
pegass325
Autor témy
Príspevky: 613
Registrovaný: 24.12.2008
Auto: E34 525TDs
Kraj: Žilinský
Bydlisko: Dolný Kubín

Re: [DIY] e39 525tds Evry Mod (moje riešenie) + foto +video

Sobota, 16. Júla 2016, 18:49

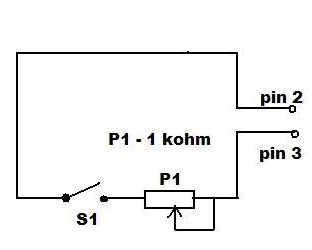

No zapojenie je jasné, potrebuješ spínač a viacotáčkový trimer 1k. Napoj sa na konektor čerpadla (pin 2 a 3), alebo na konektor riadiacej jednotky (pin 39 a 14). Tu je schéma:
BMW E34 525TDs '92, 1,5BAR+CHIP (STN Customs)
BMW E30 316i + LPG, '90
ex BMW E39 525tdsAT, '98

------------------------------------
Obrázok

Bugy333
Príspevky: 2
Registrovaný: 14.1.2017
Auto: BMW e36 compact
Kraj: Košický

Re: [DIY] e39 525tds Evry Mod (moje riešenie) + foto +video

Nedeľa, 15. Januára 2017, 06:17

Čaute! A ja chcem zapojiť,, Evry mod,, ale ja mam 1.8tds tie isté pini 2,3 su aj tam?

robertto
Príspevky: 13
Registrovaný: 8.5.2018
Auto: e39 525tds
Kraj: Banskobystrický

Re: [DIY] e39 525tds Evry Mod (moje riešenie) + foto +video

Štvrtok, 20. Septembra 2018, 18:17

Ahojte, zapájal niekto evry mod na niektoré tačitko na volante?
