Zapojenie navi 16:9
Potrebujem poradit ohladom zapojenia komplet navi (mk3) do e39 v ktorej bolo klasicke business radio , niekto kto to robil a vie mi poradit ohladom zapojenia kablov
Re: Zapojenie navi 16:9
+popripade ma niekto kablovačku na navi 16:9 ( mala by pasovať aj 4:3) , pretože mojej chybaju niektore konektory
Re: Zapojenie navi 16:9
daj foto čo maš aku kabelaž
Re: Zapojenie navi 16:9
Foto dam vecer , ide o to,ze komplet set je z touringu, a ked sme to vyberali tak sme niektore kable cvakli, z lavej strany na pravu isiel zvazok asi 5kablov ukonceny ciernym stektrom (kde sa nachadza aj cerveny kabel ,ktory je zrejme + ) s nim isiel este aj jeden samotny cierny kabel ktory sme cvakli ,ten netusim kam patri (yo ma zaujima)
Dalej sme cvakli kable ktore napajali horne repraky(strop), smerom dopredu mam iba 2 stekre ktore napajaju monitor. + jeden koaxial ktory ide pod palubovku a napaja gps antennu .
Dalej sme cvakli kable ktore napajali horne repraky(strop), smerom dopredu mam iba 2 stekre ktore napajaju monitor. + jeden koaxial ktory ide pod palubovku a napaja gps antennu .
Re: Zapojenie navi 16:9
no to co ide doprava, to bol subak podla vsetkeho, zjavne to mas s hifi vybavy, alebo dsp. samotne radio ma len 2 stekre - tusim modry a biely alebo taky bordovy
no ak to mas v takom stave, potom by to nemusel byt pruser natiahnut v aute a napojit co kde treba, ani bombardovat toho nemusis vela, tusim cely zvezok ide po lavej strane, tesne popri prahu
no ak to mas v takom stave, potom by to nemusel byt pruser natiahnut v aute a napojit co kde treba, ani bombardovat toho nemusis vela, tusim cely zvezok ide po lavej strane, tesne popri prahu
bmwcoding.sk
bmw maps 2025/fsc/carplay/ cz/sk pre cic/nbt
kluce pre bmw/mini, klonovanie riadiacich jednotiek, chiptunning, egr/dpf/scr off
oprava frm, upravy CAS/FEM/BDC, DME/DDE, virgin prevodovky a budikov
bmw maps 2025/fsc/carplay/ cz/sk pre cic/nbt
kluce pre bmw/mini, klonovanie riadiacich jednotiek, chiptunning, egr/dpf/scr off
oprava frm, upravy CAS/FEM/BDC, DME/DDE, virgin prevodovky a budikov
Re: Zapojenie navi 16:9
to ste sa ponahlali vnoci na parkovisku ked ste museli cvakat kable?
Re: Zapojenie navi 16:9
tak pripojil som to na baterku a rozbehol sa menič a mechanika, no displey je len podsvieteny, ( taktiež vyklapa,sklapa,ale nedá sa zapnúť, nesvieti naňom ani orandzova ledka , vie niekto v čom bude chyba?
popripade vie mi niekto napisať,čo ma byť s čim prepojene?
popripade vie mi niekto napisať,čo ma byť s čim prepojene?
- Prílohy
-
- markiiinav.pdf
- (1.03 MiB) 90 stiahnutí
Re: Zapojenie navi 16:9
:) možno pomože :) zajtra to poskladam doma a uvidim :)
- Prílohy
-
- 6283de.pdf
- (712.28 KiB) 92 stiahnutí
Re: Zapojenie navi 16:9
na stole ti to doma nepojde teda obraz musia byt zapojene budiky na i-buse
Re: Zapojenie navi 16:9
Presne tak ako hovori Vladky. Vyzera to ze "ujo" ma len LOW budiky ktore su bez I-BUS, a kedze budiky HIGH sluzia ako I-BUS gateway, bez nich navigacny/bordmonitorovsky ancabel fungovat nebude....
Re: Zapojenie navi 16:9
V aute mam budiky s velkym bc , kde sa viem napojit na ibus ?? Popripade kde vzadu sa to nachadza? (Aky je to konektor?)
Re: Zapojenie navi 16:9

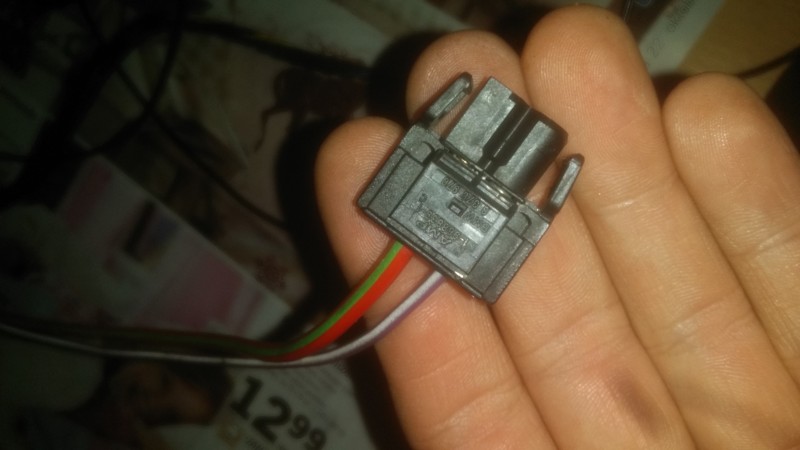

Tento konektor by mal byt hlavny privod (+ cerveno zeleny,a fialovo biely je zo spinacky) skusim to cez vikend pripojit v kufry a uvidime ci sa displey zobrazi :)
- Prílohy
-
Re: Zapojenie navi 16:9
Všetko plus - minus - ibus - spinačka je vzadu v kufry . Ja som to riešil tiež na svojom
Re: Zapojenie navi 16:9
takže odkial mam priviesť hlavny prívod?
Re: Zapojenie navi 16:9
aku mas kabelaž
foto koncovky hlavne
