N42 zla kabelaž bambdy pred katom ?

Piatok, 12. Júla 2019, 07:42

Ahojte, prosím o radu, mal som podozrenie na že lambda pred katom bola KO (ukazovala na činskej ELM327 0V žiadny pilovity graf, skratka 0) zadná lambda pritom ukazovala ja napatie aj graf.

Preto som sa rozhodol ju vymenit za novú a skontrolovat to hned na ELM 327 a bez výsledku stále 0 voltov .. Káble sa mi nezdali byt rozrhané, všetko sa zdalo pod autom v poriadku, chcel by som prepískať káble pod autom z konektora lambdy do RJ jednotky, ale neviem kde to vedie, ktorý šteker mám vybrať a pomerať.

Neviete niekto poradiť ? Kľudne by som prišiel niekam aby sa to premeralo, nechcem to zadarmo.

Ďakujem

Je to N42 vin: PD38779

PetoK
Príspevky: 7918
Registrovaný: 11.7.2007
Kraj: Žilinský

Re: N42 zla kabelaž bambdy pred katom ?

Piatok, 12. Júla 2019, 09:09

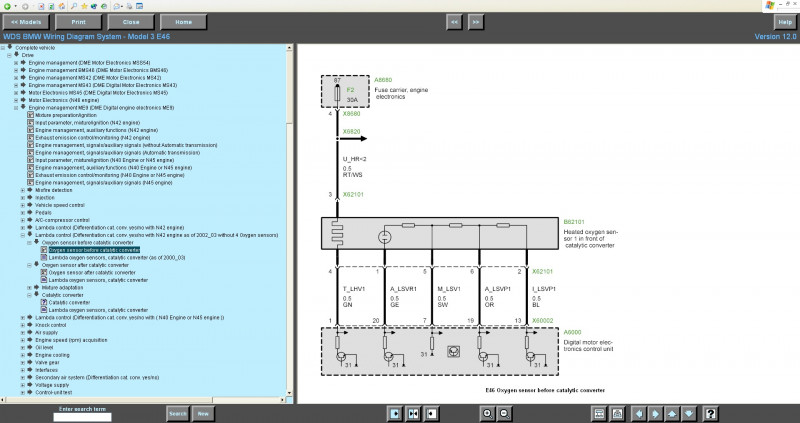

Tu su schémy...
Prílohy

Užívateľov profilový obrázok
martiner18
Autor témy
Príspevky: 49
Registrovaný: 22.8.2016
Auto: e46
Kraj: Žilinský

Re: N42 zla kabelaž bambdy pred katom ?

Piatok, 12. Júla 2019, 19:39

@Petok: velka vdaka za schému .

Otázka ako neskúseného:

Prezeram si tu staru lambdu a je takto zapojena:
LAMBDA:
1- čierny
2- nič
3- sivý
4-biely
5-žltý
6- červený

a v tej schéme 2jka z lambdy by mala isť do 13 tky na štekri v RJ motora , ako to mám chápať?

https://ibb.co/4gqsFNN
https://ibb.co/sVgWGhj

Užívateľov profilový obrázok
Arnold
Príspevky: 2074
Registrovaný: 13.1.2011
Auto: E36 E87
Kraj: Košický
Bydlisko: MI/PO

Re: N42 zla kabelaž bambdy pred katom ?

Piatok, 12. Júla 2019, 22:06

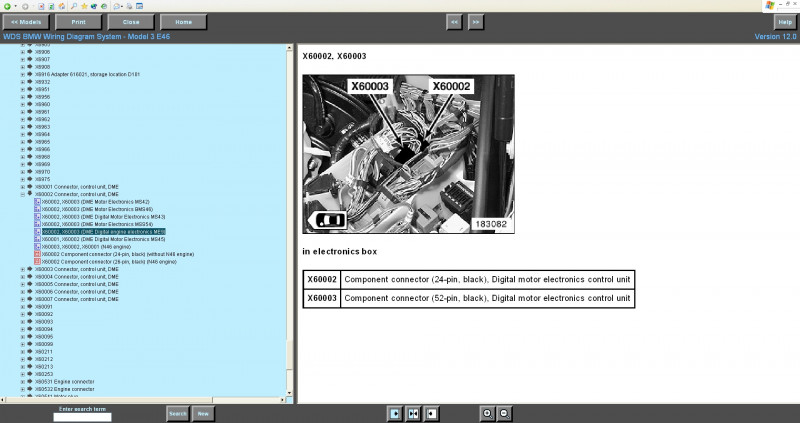

Pozri si pinout konektora kabeláže pre lambdu či to sedí, ak áno tak vtedy prepípaj káble podľa schémy, to čo sem dal PetoK je všetko čo potrebuješ pre kontrolu. Na lambde nemusíš mať rovnaké farby ak to nieje oem a hlavne nemusí vôbec fungovať

Užívateľov profilový obrázok
martiner18
Autor témy
Príspevky: 49
Registrovaný: 22.8.2016
Auto: e46
Kraj: Žilinský

Re: N42 zla kabelaž bambdy pred katom ?

Sobota, 13. Júla 2019, 10:54

Dneska sme na zdvihaku prepiskali vsetkych 5 drotov a sú živé. Zapojil som to všetko späť , zapol ELM a krivka je stale plochá 0V..... Takže neviem ako ďalej pokračovať

Užívateľov profilový obrázok
martiner18
Autor témy
Príspevky: 49
Registrovaný: 22.8.2016
Auto: e46
Kraj: Žilinský

Re: N42 zla kabelaž bambdy pred katom ?

Sobota, 13. Júla 2019, 10:57

martiner18 napísal:
Kamarat mal tu univerzalnu Delphi diagnostiku, a keď pozeral lambdy, tak mu pisalo:

Lambda pred katalyzatorem: 1 - aktivní
Lambda za katalyzatorem: 2 - aktivni

Samozrejme až keď sa motor zohrial na 90 predtym pisalo, obe neaktivne... takže neviem kde je pravda a prečo ELM nekresli graf na o2 sensor 1

Užívateľov profilový obrázok
janest
Príspevky: 485
Registrovaný: 9.5.2010
Auto: E 46 318i Touring
Kraj: Prešovský

Re: N42 zla kabelaž bambdy pred katom ?

Sobota, 13. Júla 2019, 14:33

Tak prečo ste na Delphi nekukli na graf ? A prečo si myslíš, že tú lambdu čo máš je OK ?

Užívateľov profilový obrázok
martiner18
Autor témy
Príspevky: 49
Registrovaný: 22.8.2016
Auto: e46
Kraj: Žilinský

Re: N42 zla kabelaž bambdy pred katom ?

Sobota, 13. Júla 2019, 14:38

janest napísal:
Tak prečo ste na Delphi nekukli na graf ? A prečo si myslíš, že tú lambdu čo máš je OK ?

na to moje auto tam kamarat nemal v ponuke graf ak sa nemylim, je nova mohol by s nou byt problem ? Viem ju nejak zmerat mimo auta? Ja nemam s tym skusenosti nakoľko nikdy nebol problem myslel som že keď kupim bosch bude to taka lepsia značka .... kupil som podla vinka cislo dielu: 11787512975 od boschu 0258007142

Nejde mi do hlavy preco je 2jka v konektore prazdna (to bolo aj na tej starej) a v scheme je 2jka na 13 v stekri
Genuine Bosch 0258007142


Užívateľov profilový obrázok
janest
Príspevky: 485
Registrovaný: 9.5.2010
Auto: E 46 318i Touring
Kraj: Prešovský

Re: N42 zla kabelaž bambdy pred katom ?

Sobota, 13. Júla 2019, 15:37

Graf na Lambdu v Delphi je ikona vpravo dole, sú tam asi tri či štyri . Keď to dáva numerickú hodnotu tak to dáva aj graf. Načo merať novú lambdu ? Zapoj ju do zástrčky, už som ti to písal. Pozor nahrieva sa ! Lambdu vyskúšaš aj tak, že ju zapojíš a podržíš nad plameňom sviečky a musí meniť hodnoty na výstupe signálu od 0,1 do 1,0 V. Ale ...., dráty si prepískal a vraj ich máš dobre. Tak potom " vo co gou" ?

Užívateľov profilový obrázok
janest
Príspevky: 485
Registrovaný: 9.5.2010
Auto: E 46 318i Touring
Kraj: Prešovský

Re: N42 zla kabelaž bambdy pred katom ?

Sobota, 13. Júla 2019, 15:39

Ty kokso , tak toto ťa trápi ? Nezapojený pin v konektore ? Nemám slov.

Užívateľov profilový obrázok
martiner18
Autor témy
Príspevky: 49
Registrovaný: 22.8.2016
Auto: e46
Kraj: Žilinský

Re: N42 zla kabelaž bambdy pred katom ?

Sobota, 13. Júla 2019, 15:58

janest napísal:
Graf na Lambdu v Delphi je ikona vpravo dole, sú tam asi tri či štyri . Keď to dáva numerickú hodnotu tak to dáva aj graf. Načo merať novú lambdu ? Zapoj ju do zástrčky, už som ti to písal. Pozor nahrieva sa ! Lambdu vyskúšaš aj tak, že ju zapojíš a podržíš nad plameňom sviečky a musí meniť hodnoty na výstupe signálu od 0,1 do 1,0 V. Ale ...., dráty si prepískal a vraj ich máš dobre. Tak potom " vo co gou" ?

Ved to keby som vedel, obe lambdy mi hadzali 0V v ELM grafe, tak reku asi to nimi nebude, ani v kabelazi, ta je OK, potom mi vychadza ze RJ motora sa tvari ze nema propojenu lambdu ? ziadne chyby ani ziadne kontrolky nie su...

Užívateľov profilový obrázok
janest
Príspevky: 485
Registrovaný: 9.5.2010
Auto: E 46 318i Touring
Kraj: Prešovský

Re: N42 zla kabelaž bambdy pred katom ?

Sobota, 13. Júla 2019, 16:12

Možno by si mal skúsiť inú appku na ELM 327 a taktiež nie každá čítačka ELM 327 musí byť ta správna ktorá vie prečítať všetko. Ja mám tiež jednú čo v iných autách ide ale v mojom ani za toho boha. Skôr by som sa prikláňal k výsledkom z Delphi ( je to síce číňan ) ale level je kdesi inde. Alebo ... nahoď v mobile všetky senzory: bank 1 ( 1 až 4 ) a bank 2 ( 1 - 4 ) v číselnej hodnote nie grafe aby sa ti zmestili na display či sa napätie neobjaví na niektorom inom.

Užívateľov profilový obrázok
martiner18
Autor témy
Príspevky: 49
Registrovaný: 22.8.2016
Auto: e46
Kraj: Žilinský

Re: N42 zla kabelaž bambdy pred katom ?

Sobota, 13. Júla 2019, 16:16

janest napísal:
Možno by si mal skúsiť inú appku na ELM 327 a taktiež nie každá čítačka ELM 327 musí byť ta správna ktorá vie prečítať všetko. Ja mám tiež jednú čo v iných autách ide ale v mojom ani za toho boha. Skôr by som sa prikláňal k výsledkom z Delphi ( je to síce číňan ) ale level je kdesi inde. Alebo ... nahoď v mobile všetky senzory: bank 1 ( 1 až 4 ) a bank 2 ( 1 - 4 ) v číselnej hodnote nie grafe aby sa ti zmestili na display či sa napätie neobjaví na niektorom inom.

dik skusim... dam vedieť
