Georgo · Pondelok, 2. Novembra 2009, 20:22

Mam problem so svetlami. Mam touring, 2004, 110kW, 320d a nesvietia mi svetielka vnutorneho osvetlenia v kufri a nefunguje mi ani vyhrievanie zadneho okna. Meral som napatia na svorkach ziaroviek a vobec tam nebolo. Senzor otvorenia kufra funguje dobre, takze budu tie svetielka bud nepripojene, alebo tam bude zly kontakt.
Nemate nahodou schemu zapojenia svetiel na touring??? Kde su pripojene tie svetielka, konkretne miesto kde je nejaky konektor, kde by mohol byt zly kontakt, alebo nieco take :).
Nema niekto podobnu skusenost?

Diky moc

Georgo · Utorok, 3. Novembra 2009, 19:39

nemate niekto, nieco, niekde co by mi nepomohlo?
Nerobte si srandu, ze nik nic nema, lebo nebudem nemoct nepovedat, ze vas nemam nerad

Utorok, 3. Novembra 2009, 19:53

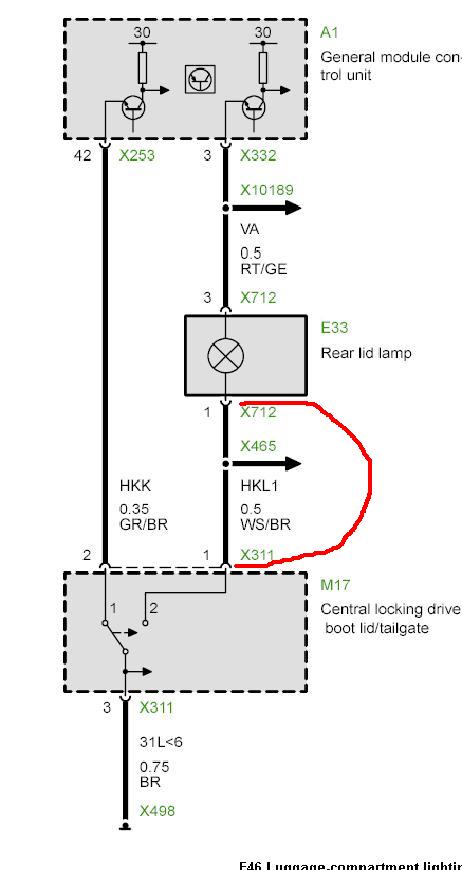

Tu máš schému svetiel batožinového priestoru touring..a miesta kde máš hladať.......snad pomôže.....

Georgo · Utorok, 3. Novembra 2009, 20:14

dik pohladam, vyskusam, napisem :)

Utorok, 3. Novembra 2009, 20:25

Na tej scheme má označenie kablov aj konektorov aj modulov,kde odkial a kam máš hladať...ale ja by som hladal chybu v spinači kufrovom(nie mikrospinač na otvaranie kufra) tak na 90%,nehovorím,že je zly,ale kontakt od neho do tych svetielok......

Georgo · Utorok, 3. Novembra 2009, 20:54

Mozem ho pozriet, ale na palubke mi pekne ukazuje, ked mam kufor otvoreny. Ked ho zavriem, tak to zhasne.
Ibaze, by mal ten spinac dva kontakty, jeden pre svetielka a druhy pre to co ukazuje na pristrojovke. Tak neviem, ked prestane prsat a bude krajsie, urcite na to vrhnem pohlad :wink:

Utorok, 3. Novembra 2009, 20:57

Dva asi nemá,ale ten čo ide k tym svetielkam bud bude prerušeny,alebo niečo ine...hladaj a určite najdeš....premeraj hlavne kábel medzi X311 a X712 a samozrejme kostru.....

Georgo · Pondelok, 14. Júna 2010, 15:05

Premeral som vsetky tri svetla v kufri (2ks na stlpikoch a 1ks na piatych dverach) a vsetky ich privodne kable su pripojene na (-). Meral som to pri otvorenych piatych dverach, takze vtedy by mali svetla svietit a malo by tam byt 12V.

Kabel medzi X311 a X712 som premeral a kontakt tam bol (samozrejme ked je to vsetko na (-) ](*,)

).

Zamok kufra (na scheme M17) ma 4 pinovy konektor. Pin 1 ide na tie svetla (kde by sa podla mna malo objavit 12V), pin 2 ma 2,5V, pin 3 je (-), pin 4 ma 1,6V. Nejako mi to nie je jasne ](*,)

.

Odkial sa privedie 12V na svetla? Kde je spinanych tychto 12V? Bude chyba v tom zamku? Podla mna by sa malo na pine 1 objavit 12V, ale preco to tak nie je? A hlavne odkial by sa tam mohlo vziat 12V ked tam nejde ziaden privodny kabel s 12V.

Dik

Georgo · Pondelok, 14. Júna 2010, 19:04

help!

Georgo · Utorok, 15. Júna 2010, 19:43

Georgo napísal:
Premeral som vsetky tri svetla v kufri (2ks na stlpikoch a 1ks na piatych dverach) a vsetky ich privodne kable su pripojene na (-). Meral som to pri otvorenych piatych dverach, takze vtedy by mali svetla svietit a malo by tam byt 12V.

Kabel medzi X311 a X712 som premeral a kontakt tam bol (samozrejme ked je to vsetko na (-) ).

Zamok kufra (na scheme M17) ma 4 pinovy konektor. Pin 1 ide na tie svetla (kde by sa podla mna malo objavit 12V), pin 2 ma 2,5V, pin 3 je (-), pin 4 ma 1,6V. Nejako mi to nie je jasne .

Odkial sa privedie 12V na svetla? Kde je spinanych tychto 12V? Bude chyba v tom zamku? Podla mna by sa malo na pine 1 objavit 12V, ale preco to tak nie je? A hlavne odkial by sa tam mohlo vziat 12V ked tam nejde ziaden privodny kabel s 12V.

Dik

Chalani naozaj neviete ako to funguju a ako to je zapojene?

profor · Utorok, 15. Júna 2010, 23:26

vieme

máš touring

nerozsvietia sa ani keď otvoríš okno ani celé piate dvere?

toto ma zaujíma.

nestalo sa ti že ti stále svietia otvorené zadné dvere alebo okno na palubovke?

zapalovač ti funguje?

zadné osvetlenie ti funguje? vnútorné?

osvetlenie v kastlíku?

Georgo · Streda, 16. Júna 2010, 09:56

máš touring
Mam

nerozsvietia sa ani keď otvoríš okno ani celé piate dvere?
Nerozsvieti sa to nikdy, ani pri celych dverach, ani pri okne.

toto ma zaujíma.
To som rad

nestalo sa ti že ti stále svietia otvorené zadné dvere alebo okno na palubovke?
Nie signalizacia na palubovke funguje bezchybne.

zapalovač ti funguje?
Zapalovac vpredu mi funguje, a aj zasuvka na 12V v kufri mi funguje.

zadné osvetlenie ti funguje? vnútorné?
Zadne osvetlenie nad zadnymi sedadlami mi funguje.

osvetlenie v kastlíku?
Ak myslis odkladaci pristor pre zadnych cestujucich (otvaraci takou roletkou), tak ten nemam osvetleny.
Pod tym odkladacim priestorom je schovany jeden konektor (Steckdose), no 12V na nom nie je. (tp spolu asi nesuvisii)

Georgo · Štvrtok, 17. Júna 2010, 19:09

up pre pretrvavajuci problem :!:

profor · Štvrtok, 17. Júna 2010, 19:49

upovaním nič neurýchliš.
skontroluj si ten spínač čo postoval SIMIK

Piatok, 18. Júna 2010, 10:33

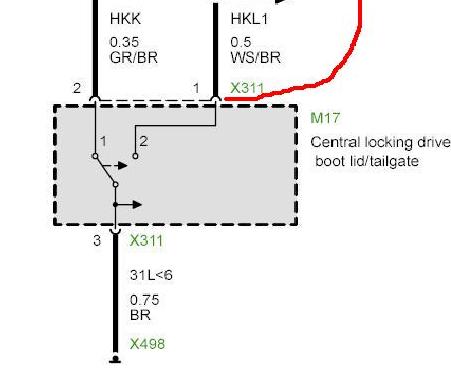

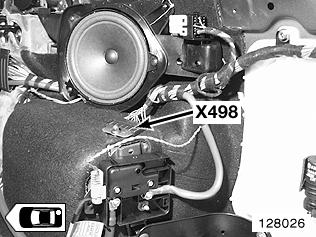

Takže ešte raz......ten spínač M17 ukostruje,teda aspoň podľa obrázka..(profor oprav ma ak sa mýlim),takže jedna časť funguje,keď ti svieti osvetlenie na pristrojovke, to je kontakt medzi pin 2 a 3, ten keď sa rozpojí tak svieti pristrojovka, to neriešime......ale ten kontakt medzi pi 1 a 3 tak s tým može byť niečo....takže odpoj X311 a premeraj pin 3 o kasnu z ohm metrom či je to ok, či je kábel ok, potom skús o kasnu ukostriť pin 1 či zasvietia svetla v kufri......ak nie,tak odmeraj či ide na ten kontakt pin 3(X712) + 12V samozrejeme meraj to na odpojenom konektore, músí tam byť stálich 12V, ak tam nebude je problém niekde inde,ale na to by som nevsadil.....podla mna je v riti ten zamok,alebo len čast,alebo max káble....dojdi a urobím ti to....)))ešte skontroluj ukostrenie toho zámku pin 3 a x498 vid obrazok.
