LCM - lichtmodul [E39 525 tds] by modriblesk
aj u mna sa prejavila casta porucha LCM ( lichtmodul ) a prave s nim trochu experimentujem.
mne zacali pred par dnami svietit dialkove svetla same od seba aj pri vypnutom aute, bez klucika v zapalovani.
zistil som, ze uz v minulosti odisla prava vetva, a niekto ju cez relatko napichol na lavu, preto svietili spolu. teraz odisla aj lava, tak som zostal bez dialkovych.
rozhodol som sa ze to urobim cele na relatka, ale bude to chvilu trvat kym vyspekulujem ako to zapojit aby nebolo vidno funkcny rozdiel, tak budte prosim trochu zhovievavi.
zatial som nasiel kabliky ktore idu s lichtmodulu do lavej (smerovkovej) packy a preveril som, ktory je na co.
BIELY: dialkove svetla
CIERNO-ZLTY: svetelna hukacka
smerovkova packa ukostruje relatka (na riadenie sa pouziva kostra a "+" pol je privedeny stale).
!!! citajte aj popis pri fotkach !!!
casom to snad doriesim a vsetko sem pridam.
mne zacali pred par dnami svietit dialkove svetla same od seba aj pri vypnutom aute, bez klucika v zapalovani.
zistil som, ze uz v minulosti odisla prava vetva, a niekto ju cez relatko napichol na lavu, preto svietili spolu. teraz odisla aj lava, tak som zostal bez dialkovych.
rozhodol som sa ze to urobim cele na relatka, ale bude to chvilu trvat kym vyspekulujem ako to zapojit aby nebolo vidno funkcny rozdiel, tak budte prosim trochu zhovievavi.
zatial som nasiel kabliky ktore idu s lichtmodulu do lavej (smerovkovej) packy a preveril som, ktory je na co.
BIELY: dialkove svetla
CIERNO-ZLTY: svetelna hukacka
smerovkova packa ukostruje relatka (na riadenie sa pouziva kostra a "+" pol je privedeny stale).
!!! citajte aj popis pri fotkach !!!
casom to snad doriesim a vsetko sem pridam.
- Prílohy
-

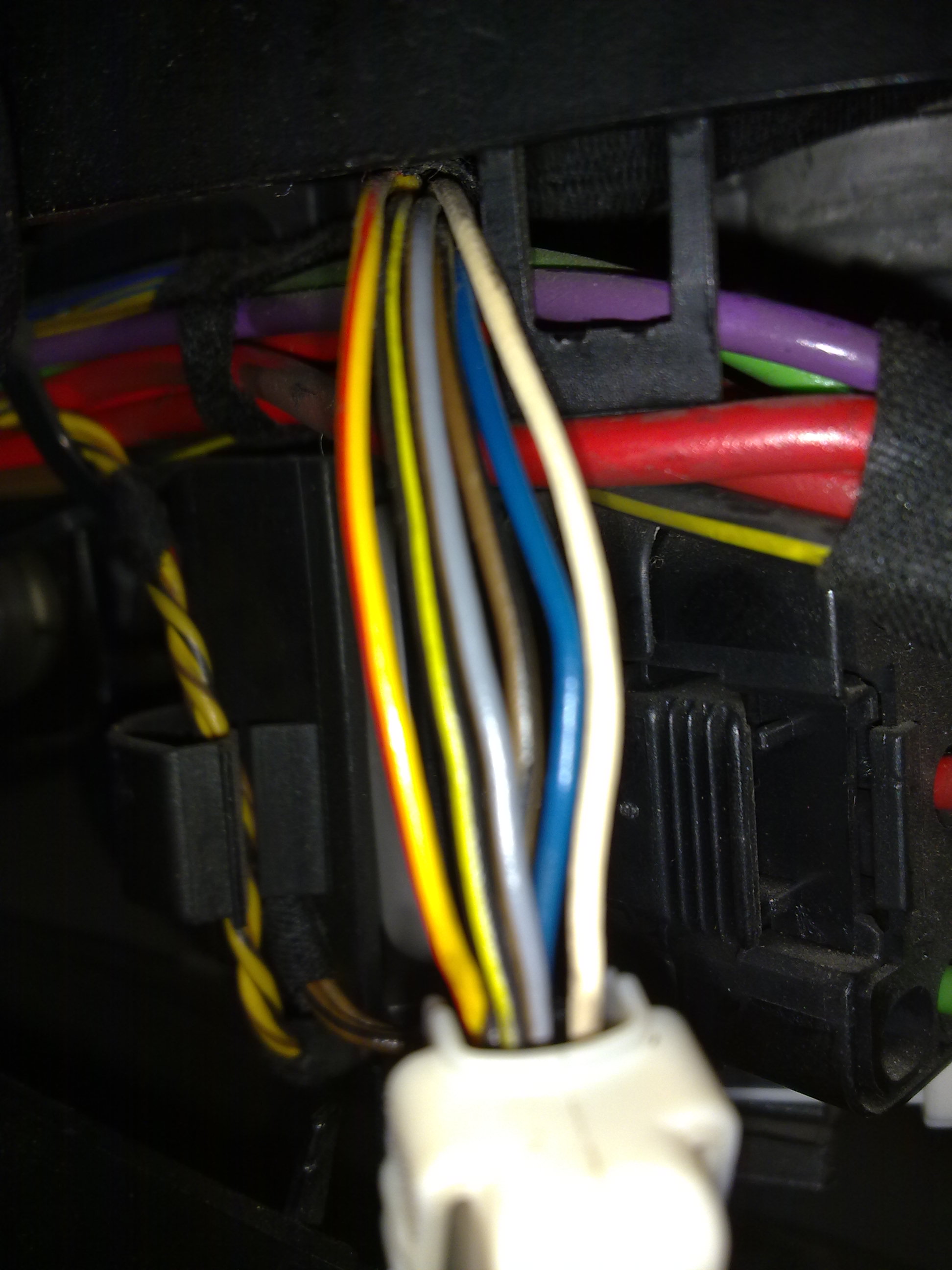

- konektor packy pod volantom
-

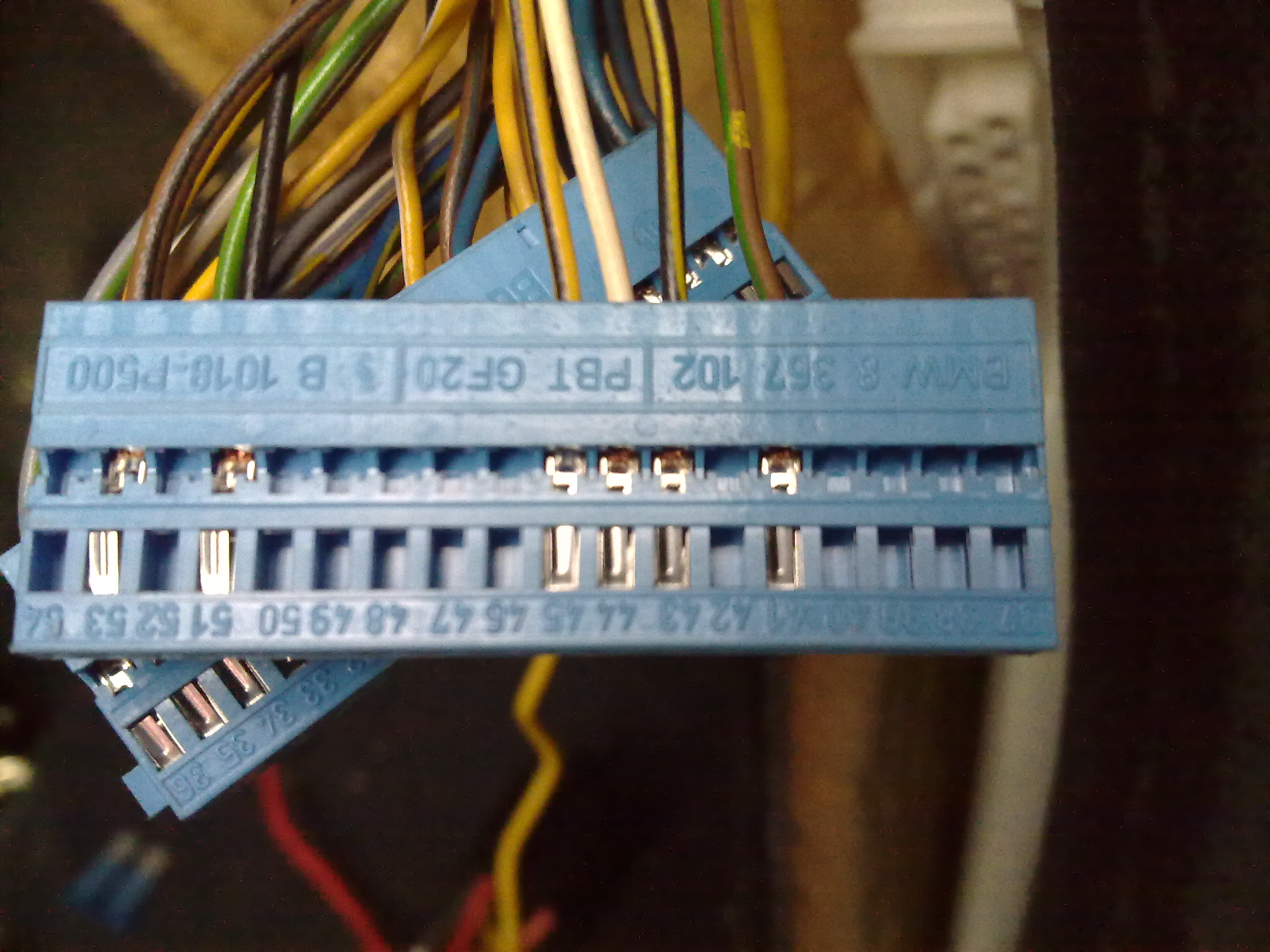

- komorky 43 a 44, oba vodice musia zostat aj v konektore LCM a nesmu byt navzajom prepojene lebo nebude svietit kontrolka dialkovych svetiel
-
- BIELY: dialkove svetla, CIERNO-ZLTY: svetelna hukacka
-

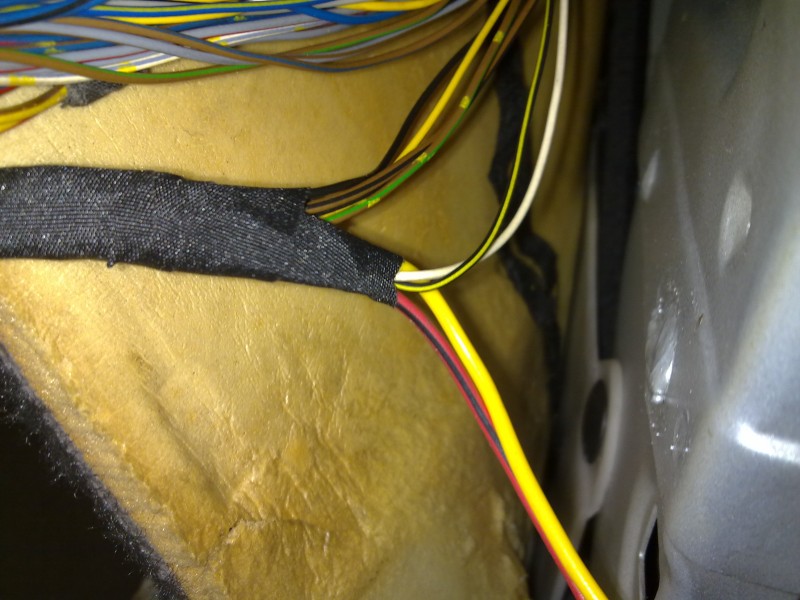

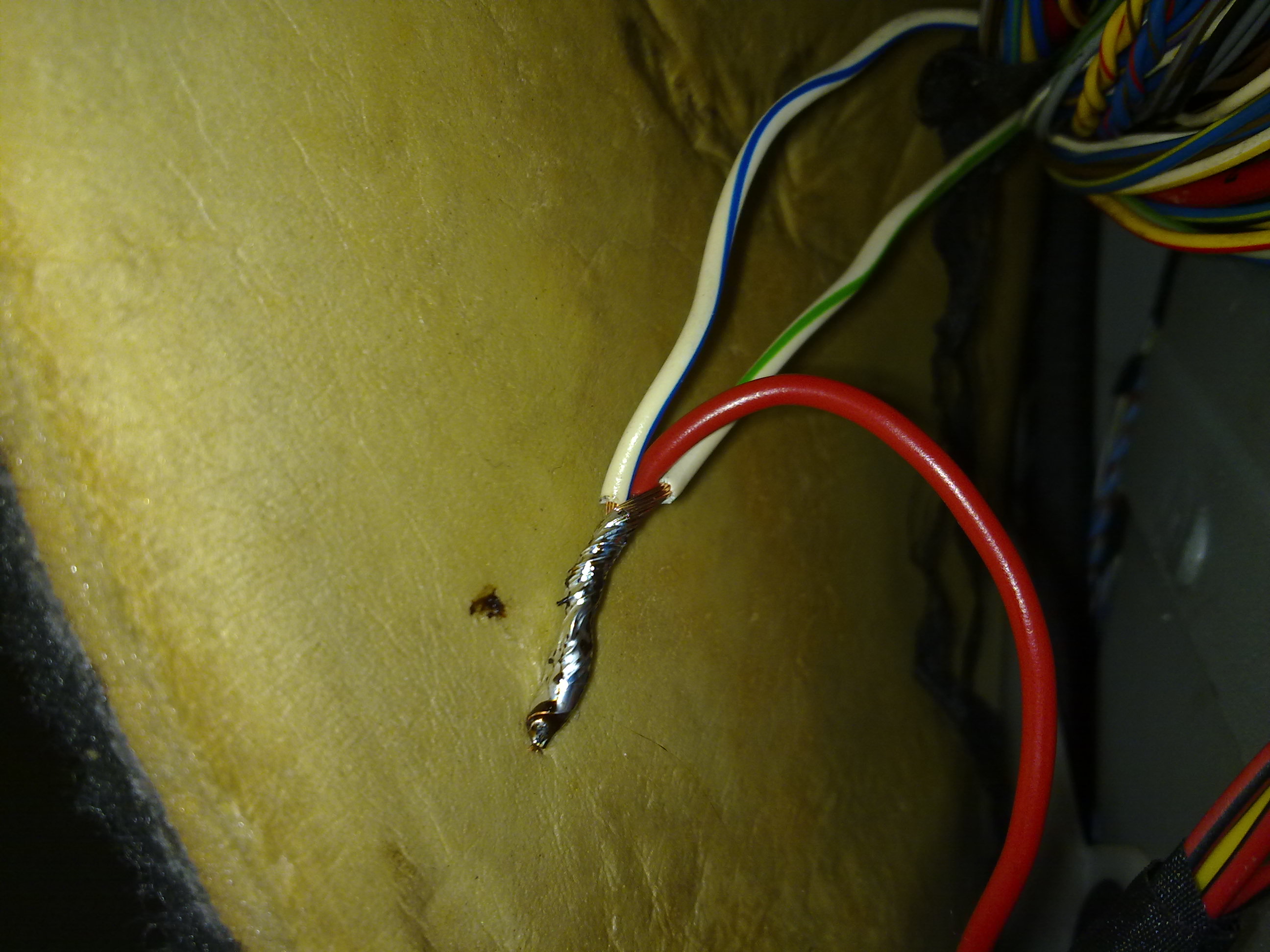

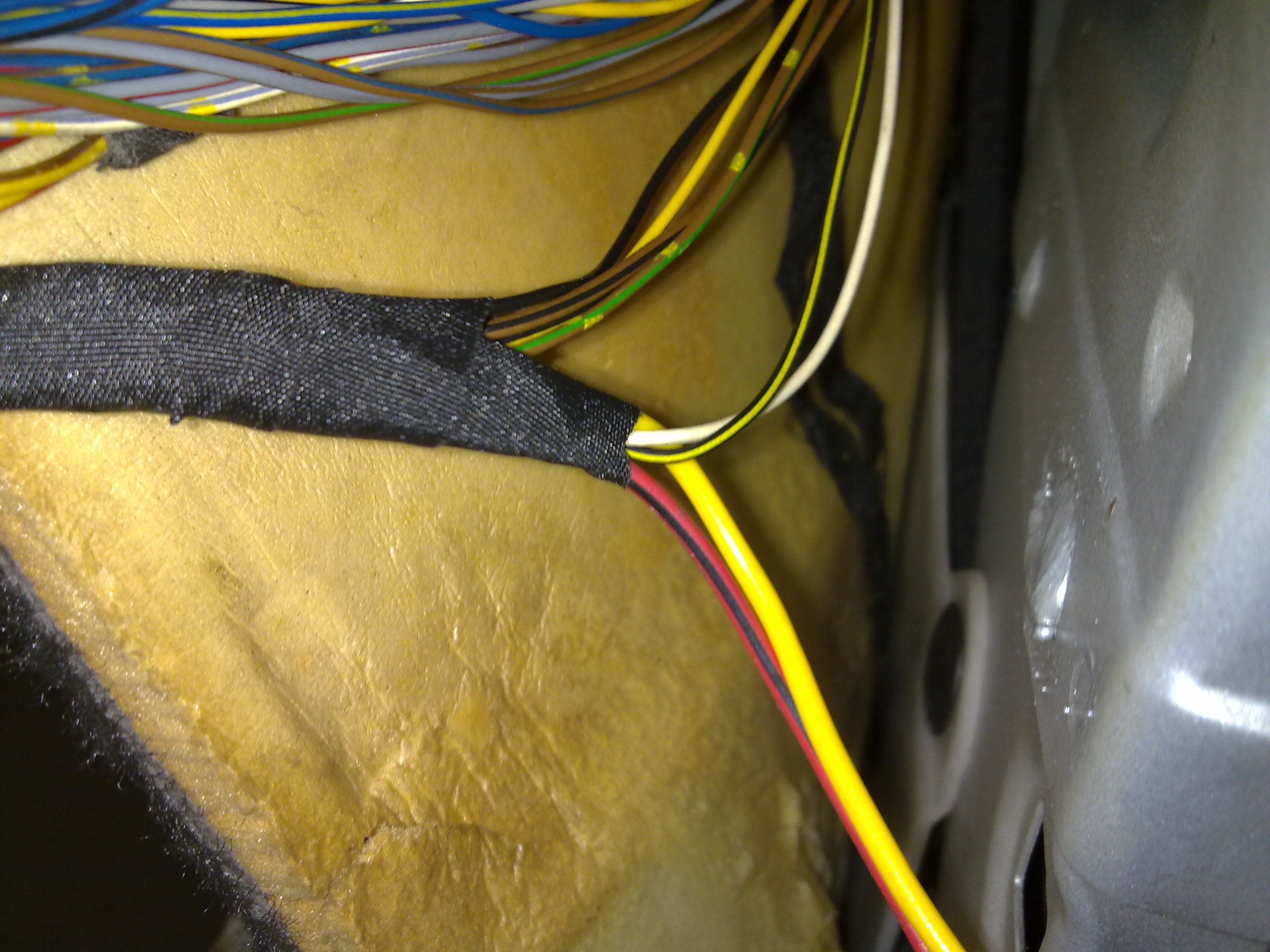

- vystup do dialkovych svetiel
chrysler voyager
ex: E39 525tds silbermetalic "GREEN ENERGY"
ex: E34 524td Alpinweiss "GREEN ENERGY"
ex: Opel kadett; Peugeot 305; Lada 2104; 2x Wartburg 353 combi; Trabant 601 limousine; Trabant 601 combi
ex: E39 525tds silbermetalic "GREEN ENERGY"
ex: E34 524td Alpinweiss "GREEN ENERGY"
ex: Opel kadett; Peugeot 305; Lada 2104; 2x Wartburg 353 combi; Trabant 601 limousine; Trabant 601 combi
Re: LCM - lichtmodul [E39 525 tds] by modriblesk
A preco len nevymenis tranzistory????
Ex BMW 740i ´00
Ex BMW 528i Touring ´97
Ex BMW 525i 24V ´91
Ex BMW 528i Touring ´97
Ex BMW 525i 24V ´91
-
- modriblesk
- Príspevky: 599
- Registrovaný:
- Auto: casto sa menia
- Kraj: Nitriansky
- Bydlisko: Velke Zaluzie, okres NR
Re: LCM - lichtmodul [E39 525 tds] by modriblesk
lebo ak som spravne cital v navodoch, tie integrace su haklive na staticku elektriku.
a ja mam iba obycajnu pistolovu pajku, tak mam trochu obavy aby som neodpalil nieco dalsie. preto radsej relatka.
a ja mam iba obycajnu pistolovu pajku, tak mam trochu obavy aby som neodpalil nieco dalsie. preto radsej relatka.
chrysler voyager
ex: E39 525tds silbermetalic "GREEN ENERGY"
ex: E34 524td Alpinweiss "GREEN ENERGY"
ex: Opel kadett; Peugeot 305; Lada 2104; 2x Wartburg 353 combi; Trabant 601 limousine; Trabant 601 combi
ex: E39 525tds silbermetalic "GREEN ENERGY"
ex: E34 524td Alpinweiss "GREEN ENERGY"
ex: Opel kadett; Peugeot 305; Lada 2104; 2x Wartburg 353 combi; Trabant 601 limousine; Trabant 601 combi
Re: LCM - lichtmodul [E39 525 tds] by modriblesk
Ma neser, to je jediny dovod, preco sa ides jebat s relatkami? Aj CMOS obvody a MOS tranzistory sa daju pajkovat pistolovou pajkou. Ide len o to, ze ju musis zapinat a vypinat mimo dosky, cize zapnem, pripajkujem, oddialim, vypnem. Nie ze prilozim, zapnem a vypnem, lebo jedine vtedy sa moze nieco naidukovat. Pre istotu si mozes uzemnit hrot o kolik v zasuvke, ked sa tak bojis. Alebo si od niekoho pozicaj mikropajku. Urcite je to lepsie ako sa srat s relatkami
Re: LCM - lichtmodul [E39 525 tds] by modriblesk
pelo napísal:Ma neser, to je jediny dovod, preco sa ides jebat s relatkami? Aj CMOS obvody a MOS tranzistory sa daju pajkovat pistolovou pajkou. Ide len o to, ze ju musis zapinat a vypinat mimo dosky, cize zapnem, pripajkujem, oddialim, vypnem. Nie ze prilozim, zapnem a vypnem, lebo jedine vtedy sa moze nieco naidukovat. Pre istotu si mozes uzemnit hrot o kolik v zasuvke, ked sa tak bojis. Alebo si od niekoho pozicaj mikropajku. Urcite je to lepsie ako sa srat s relatkami
Presne tak... ja žasnem, čo tu ludí napadne... toto tvoje riešenie je absolútna blbosť
-
- modriblesk
- Príspevky: 599
- Registrovaný:
- Auto: casto sa menia
- Kraj: Nitriansky
- Bydlisko: Velke Zaluzie, okres NR
Re: LCM - lichtmodul [E39 525 tds] by modriblesk
PetoK napísal:Presne tak... ja žasnem, čo tu ludí napadne... toto tvoje riešenie je absolútna blbosť
na tom nieco bude.
nemam to na 100%, ale do 3-och hodin som svietil s pouzitim suflikovych zasob
a nemusel som cakat 7 alebo 14 dni kym mi pride integrac z litvy, alebo z bangladeza.
chrysler voyager
ex: E39 525tds silbermetalic "GREEN ENERGY"
ex: E34 524td Alpinweiss "GREEN ENERGY"
ex: Opel kadett; Peugeot 305; Lada 2104; 2x Wartburg 353 combi; Trabant 601 limousine; Trabant 601 combi
ex: E39 525tds silbermetalic "GREEN ENERGY"
ex: E34 524td Alpinweiss "GREEN ENERGY"
ex: Opel kadett; Peugeot 305; Lada 2104; 2x Wartburg 353 combi; Trabant 601 limousine; Trabant 601 combi
Re: LCM - lichtmodul [E39 525 tds] by modriblesk
Hm...
toto je normálne strach čítať... keď sa do toho nerozumieš, radšej to daj niekomu spraviť, čo to vie.. potrebné obvody sa dajú bez problémov zohnať aj tu, bez toho aby som ich objednával kdesi z druhého konca sveta... Tieto inteligentné spínacie prvky - HSD switch-e /to nie sú obyč.tranzistory/ sú tam práve kvôli tomu, aby chránili pripojené obvody... pri náhrade relátkami a nejakom probléme si koleduješ o zhorené auto... celý LCM je istený 80-100A poistkami, ktoré už čosi vydržia a roztavené káble dokážu zapáliť auto... ale však si robte, ako chcete, potom sa nečudujte následkom... by mi takto niekto opravil LCM, tak mu ruky dolámem...
toto je normálne strach čítať... keď sa do toho nerozumieš, radšej to daj niekomu spraviť, čo to vie.. potrebné obvody sa dajú bez problémov zohnať aj tu, bez toho aby som ich objednával kdesi z druhého konca sveta... Tieto inteligentné spínacie prvky - HSD switch-e /to nie sú obyč.tranzistory/ sú tam práve kvôli tomu, aby chránili pripojené obvody... pri náhrade relátkami a nejakom probléme si koleduješ o zhorené auto... celý LCM je istený 80-100A poistkami, ktoré už čosi vydržia a roztavené káble dokážu zapáliť auto... ale však si robte, ako chcete, potom sa nečudujte následkom... by mi takto niekto opravil LCM, tak mu ruky dolámem... -
- modriblesk
- Príspevky: 599
- Registrovaný:
- Auto: casto sa menia
- Kraj: Nitriansky
- Bydlisko: Velke Zaluzie, okres NR
Re: LCM - lichtmodul [E39 525 tds] by modriblesk
PetoK napísal:... pri náhrade relátkami a nejakom probléme si koleduješ o zhorené auto... celý LCM je istený 80-100A poistkami, ktoré už čosi vydržia a roztavené káble dokážu zapáliť auto...
neuveris, myslel som na to. dal som si to cez 20A poistku. (aj take sa mi v suflikoch povaluje).
30 rokov boli relatka dobre, tak preco si taky pohorseny mojim postupom?
ved ja nikomu nekazem robit to takto. iba sa delim o svoje skusenosti.
