Nájde sa tu nejaký expert na el. schémy? Potreboval by som overiť funkčnosť jedného zapojenia aby som sa mohol pustiť do návrhu DPS...

Išlo by o menič (stabilizátor) napätia 12V/min6A.


Už som dlho nič nenavrhoval, tak ma pls neukameňujte...



LuCKy

vrelo doporucujem nick petoK - napis mu SS

Co to bere na vstupe? Vystup ma byt 12V a maximalne 6A?

LuCKy napísal:

Nájde sa tu nejaký expert na el. schémy? Potreboval by som overiť funkčnosť jedného zapojenia aby som sa mohol pustiť do návrhu DPS...

Išlo by o menič (stabilizátor) napätia 12V/min6A.


Už som dlho nič nenavrhoval, tak ma pls neukameňujte...
LuCKy

To kto navrhoval?

Tie vykonove bipolarky nepoznam, ale nemyslim, ze by sa im pacilo 12V na baze .. takisto ta dioda je tusim opacne otocena...
Tie R1 a R2 su tam naco?... ..to chces nanich robit volske oko? :)

s elektronikou som nerobil uz vyse 10 rokov .. ale velmi sa mi to nepozdava ... ak to xes do auta tak co ja viem tak 7812 potrebuje na vstupe cez 14V aby mala z coho 'zrezavat' (cca, nexe sa mi hladat v katalogu) ... takze pri nenastartovanom aute to nemusi bavit ako ma ... a po dalsie na jej vystupe by to malo byt uz stabilizovane, takze nerozumiem tomu ze z 7812 ide full vystup do bazy oboch tranzistorov
.. ale nech sa radsej vyjadri este niekto fundovanejsi .. mne sa verit neda

pepo.. so 7812 a so 14V mas pravdu.... ale ona je vtejto scheme pouzita skor ako ukazovatel urovne (voltage reference) podla ktorej by mali vykonove bipolarky otvarat... (je to nestastne riesenie, lebo nato su presne urcene obvody) ale myslim, ze by medzi vystup 7812 a bazy bol treba este nejaky rezistor a kedze nevies aky, tak pekne trimer a nastavit to...

Inak.. namiesto 7812 doporucujem LM2940-12.... je to lowdropout stabilizator... sice drahsi ako 7812, ale nepotrebuje viac ako 14V aby mohol zrezavat... pricom ta 7812 potrebuje...inak jej vystup nedosiahne tych slubovanych 12V

ale furt neviem, naco su tam myslene R1 a R2 ... tie tam budu akurat kurit

+ cele riesenie je neefektivne, kedze to "usmernuje" prud s mizernou ucinnostou, pokial je to napojene na pevny zdroj na sieti napriklad, tak OK (aj ked fakt neviem ako to bude potom chladit, uz blby 5V/100ma stabilizator
sa dokaze slusne zahrievat), ale ak to ma byt len trochu efektivne, tak by som to riesil cez nejaky integrovany DC/DC menic ktorych je kopa a maju ucinnost okolo 90%, kedze pracuju uplne inak ako bezne napatove stabilizatory (pomocou nabojovej pumpy a riadiacej logiky ktora ju usmernuje) .

DC/DC menic je fajn... len pokial si pamatam, tak su pomerne drahe.. a vacsinou len na male prudy ... netusim co by stal taky na 6A, ale malo to isto nebude

vidis, alfi, na cenu som pozabudol, to mas pravdu, ja som si to vzdy nechal poslat ako sample (dallas semiconducotr je velmi ochotna firma:))) alebo zobral z firmy kde som robil kedysi... urcite na to DC/DC menic bude.

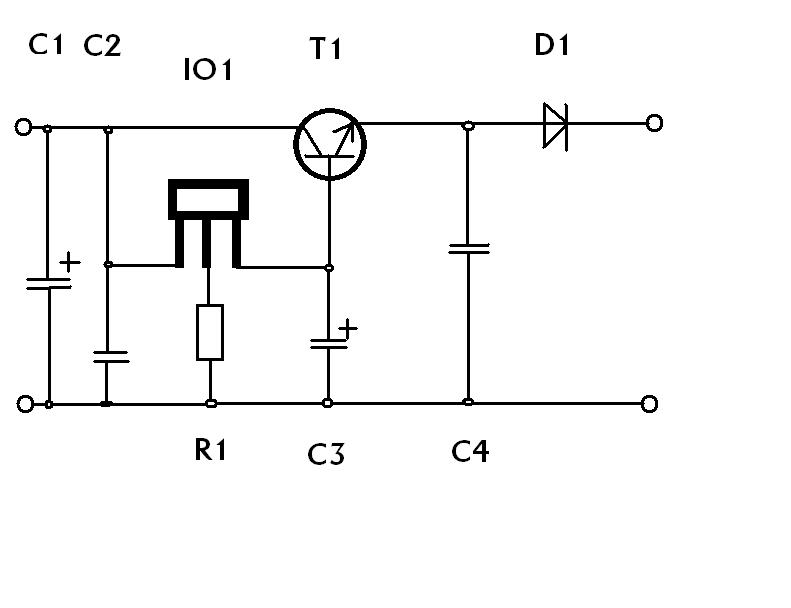

Vykonove odpory uplne zbytocne, pokial nechces regulovat prud. Vystupna dioda je prepolovana (naopak). A ak chces mat na vystupe 12V tak pocitaj 0,6V ubytok napatia na prechode colektor emitor na tranzistore a 0,4 na tej vykonovej diode. V takom Pripade by si musel pouzit na odpor s hodnotou od 33 330 ohmov a zapojit ho medzi zem a stredovu nozicku stabilizatoru. Ak mozem pomoct, tak ochvylku nakreslim schemu

.

C1 filtracny (cim viac tim lepsie 2200uF minimalne)
C2 100nF keramicky (su najlepsie na odrusenie)
C3 staci 10uF (je to dodatocna filtracia ale na bazu posobi ako velky kondenzator vdaka jeho zosilnovaciemu cinitelu)
C4 100nF keramicky
C5 nie je v scheme, ale kludne za C4 dalsia dodatocna filtracia (tiez cim viac tim lepsie. Odstranuje posladne nerovnosti na vystupe)
T1 vykonovy NPN. Podla pozadovaneho vystupnedo prudu. Odporucujem vykonovu rezervu a bude mozne pouzit mensi chladic. T sa bude zahrievat, lebo je stale otvorenie a nepracuje v pulznim rezime
D1 podla velkosti vystupneho prudu. Odporucujem nejaku rychlu Shotkyho a ak nie tak 1N5401. su tusim 6A. Kludne mozes pouzit taku istu dioud aj na vstupe. Tak isto otocenu.
R1 od 30ohmov do 300ohmov. Najlepsie je dat trimer, staci 1 kohm a nastavit nim vystupne napatia, odletovat, zmerat hodnotu a nahradit ho pevnym. Trimer casom straca hodnotu, koroduje a zaprasi sa. Casom by mal inu hodnotu a tim aj ine napatie na vystupe
IO1 7812 alebo 7805 a pomocou trimra nastavit hodnotu

ABY TO VSETKO FUNGOVALO, MUSI BYT NA VSTUPE MIN O 2V VIAC. AK JE ROZMÉR MENSI, TAK POUZI 7805 A MOZE BYT ROZDIEL MEZI VSTUPNYM A VYSTUPNYM NAPATIM IBA 1V.

Samozrejme existuju aj 5A stabilizatori v puzdre TO3 a mas to bez problemov. Kludne mozes pouzit aj poistku (doporucujem). Ale napis viac. Ake je vstupne U a ake povazujes na vystupe. Kreslil som to iba v malovani tak ma nazastrelte. Sam pouzivam vykonovy tranzistor riadeny stabilizatormo uz dlhe roky a funguje kazdy bez problemov do dnes. Tych 12V na bazi mu nijak neuskodi. Robil som zapojenie s jednym 15A tranzistorom, ale aj 5 paralelne zapojenych koli vacsiemu vystupnemu prudu a vzdy bez problemov. Ale radsej pouzi 7805 a skus 3K3 trimer. Ak nevies nakreslim. Raz som robil stabilizovany zdroj na zosilnovac. Jednalo sa o 30V a 5A a zosik funguje do dnes a zo zdrojom nemam tiez problem a vystupne napajanie je krasne vyfiltrovane.

P.S. toto zapojenie nie je menic ale stabilizator. Menic pracuje PWM (pulzne sirkovou modulaciou) e tu nie je ani ciavka ani menic. Je to uplne obycajny stabilizator napatia. Pracuje linearne

ta dioda je tam vlasne z akeho dovodu? co sa tam bude pripajat?
zbytocne tam stratis 0,4 az 0,6V a navyse musi byt dobre vykonna.

stabilizovat baterkove napetie (predpokladam ze to chces teda do auta) na 12V sa mi vidi kravina :) sorry

tu diodu by som skor dal na zaciatok, (ochrana proti prepolovaniu)
pouzil by som stabilizator na mensie napetie (7805 napr) a trimrom doladil vystup.

btw co tam vlasne budes zapajat? pisal si ze 12V a minimalne 6A... co to bude?

OK, ďakujem všetkým (najviac trunek-ovi ), úprimne, ani som nečakal toľko reakcií.
Na vstupe by malo byť cca 12V-13.8V (áno, umiestnenie v aute)...
Podstatné je aby na výstupe bolo stabilizované napätie 12V (resp. 11,5V-13V, ani menej ani viac) a výstupný výkon minimálne 60W (lepšie je dimenzovať na 90W, radšej viac ako hoplá... )...
Čo sa týka zapojenia, to je len orientačné, preto som to sem dal, aby mi ľudia poradili a nie aby som počúval (čítal), že kto to navrhol a prečo je tam to či ono, len si chcem nechať poradiť
Tento stabilizovaný zdroj potrebujem na jedno zariadenie. No možno ho vôbec nepoužijem...



LuCKy
