Čo je TV tuner?
TV tuner je zariadenie ktoré umožňuje sledovať televízne vysielanie vo vašom BMW. TV tuner alebo TV modul je strieborná plechová krabica s dvomi konektormi modrým a bielym viď obrázok. V podstate obsahuje naladené programy cez anténu umiestenú v stĺpiku zadného okna. Vyrábali sa dve verzie rozlíšenia obrazu 4:3 pre staršie Board monitory a 16:9 širokouhlé pre novšie Board monitory viď obrázok. Vyrábali sa taktiež dve verzie z pohľadu typu prijímaného signálu a to s analógovým a digitálnym resp. hybridným tunerom.

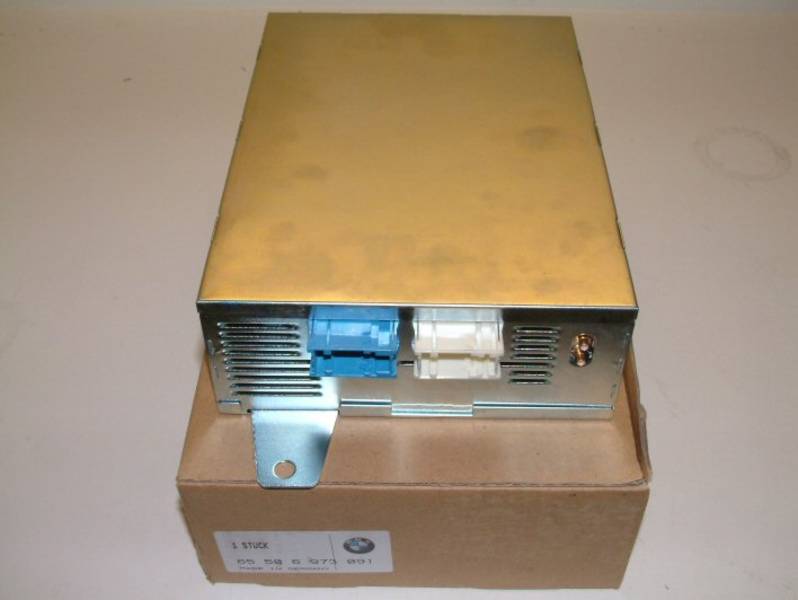

TV tuner

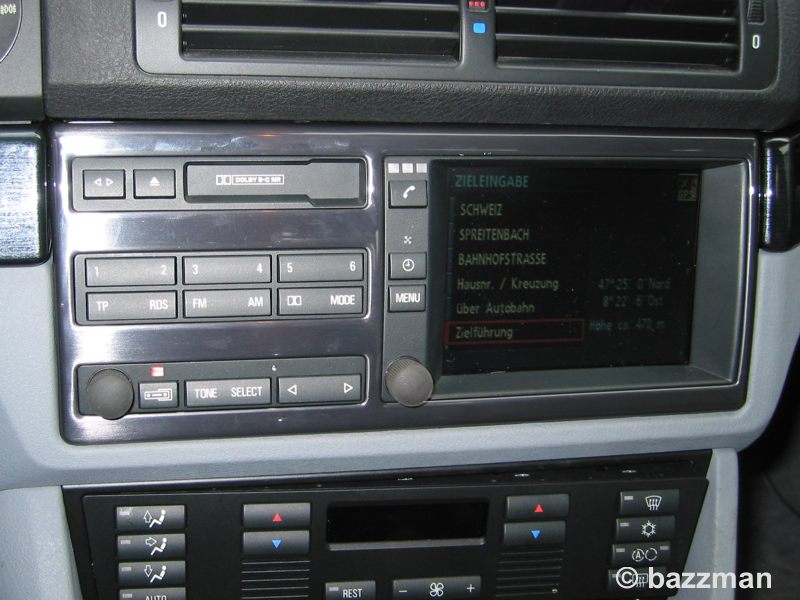

Board monitor 4:3

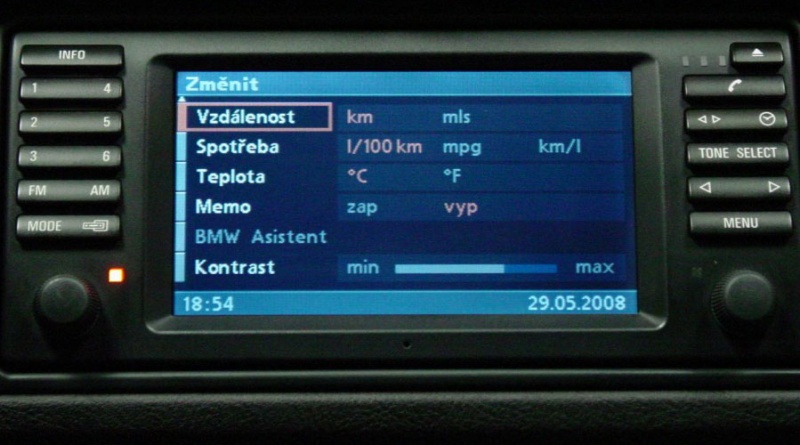

Board monitor 16:9


Prečo môj TV tuner zobrazuje len zrnenie?
Ako už bolo v úvode spomínané existujú dve verzie TV tunera podľa typu prijímaného signálu. V minulosti existovalo na území Slovenska pozemné analógové trestriálne vysielanie ktoré však približne ku koncu roku 2011 zaniklo. Z tohto dôvodu nie je možné od tohto momentu používať tento TV tuner respektíve nie je možné naň naladiť Slovenské TV stanice ktoré už takýmto systémom nevysielajú. Toto sa teda týka analógového TV tunera. S digitálnym takzvaným DVB-T resp. hybridným je to možné aj teraz no je to veľmi malé percento vyrobených vozidiel.

Ako môžem napriek tomu že mám analógový tuner sledovať TV v mojom BMW aj teraz?
1. Samozrejme je tu možnosť vymeniť analógový tuner za hybridný no to je dosť finančne náročné riešenie bavíme sa o stovkách €.
2. Je možné kúpiť DVB-T tuner ktorý dokáže komunikovať cez I-BUS aby ste ho dokázali ovládať cez Board monitor cena tiež v stovkách €.
3. Menej elegantné riešenie je využiť AV IN (Zvukovo obrazový vstup) vášho analógového TV tunera a pripojiť tam akýkoľvek DVB-T tuner. Je to síce najlacnejšie riešenie no kvalita signálu sa odvíja od ceny a kvalitné riešenia sa môžu vyšplhať aj na 150€ no obvykle je to strop. Druhá nevýhoda je že toto riešenie sa nedá ovládať cez Board monitor ale len pomocou ovládaču k DVB-T.

Čo budem teda potrebovať k realizácii 3. možnosti?
K tejto realizácii bude postačovať sada na možnosť pripojenia externého zdroja k TV tuneru. Na internete je viacero ponúk s Cinch(RCA) riešením ktoré je potrebné kúpiť nakoľko výroba je zložitá lebo do konektoru TV tunera idú špeciálne piny viď obrázok. Potom je už len na vás v akej cenovej rovine si vyberiete DVB-T zariadenie a je potrebné ho pripojiť na tieto dorobené RCA konektory a samozrejme na 12V. V prípade väčšieho odberu je dobré použiť niektorý spínaný kontakt TV tunera a relé alebo optočlen napájaný priamo z batérie auta.

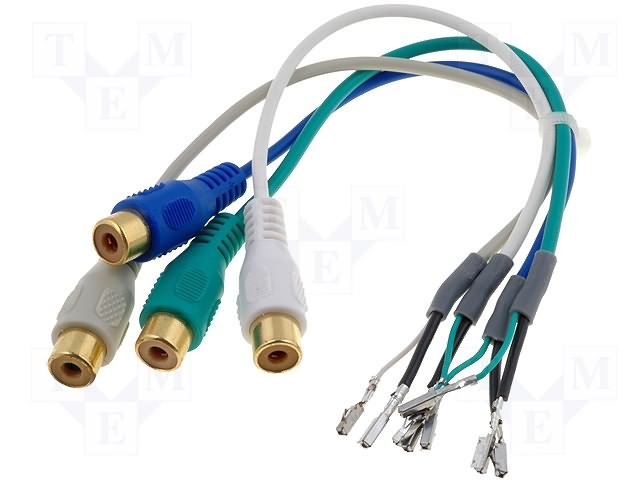

Konektory RCA

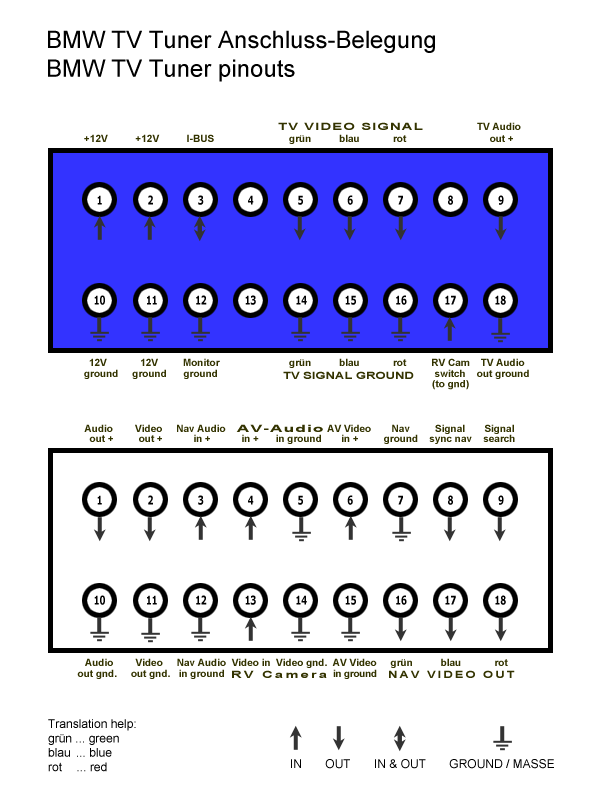

Konektory na TV tuneri, resp. kam pripojiť prípravok na DVB-T a teda do AV Audio/Video IN


Čo ak vôbec nemám TV tuner a chcem sledovať televízor v mojom BMW?
Ak vôbec nemáte TV tuner sú tu pre vás rovnaké možnosti a to kúpiť hybridný TV tuner, nejaký ktorý dokáže komunikovať cez I-BUS alebo aj analógový no potom treba postupovať ako v návode v predošlom odstavci. Je veľmi dôležité pri kúpe hybridného alebo analógového tunera aby ste dodržali pomer strán t.j. ak máte 4:3 Board monitor potrebujete 4:3 TV tuner ak máte 16:9 Board monitor budete potrebovať 16:9 TV tuner. Ak by ste to nedodržali vznikol by problém deformácie obrazu a to nie len pri sledovaní TV ale pri akomkoľvek obraze na Board monitore nakoľko po pripojení TV tunera ide každý video-signál nakoniec cez tuner. Ďalej budete potrebovať kvázi Y kábel aby ste mohli medzi jednotku navigácie a Board monitor vložiť TV tuner. Zoznam part number pre BMW OEM TV tuner http://www.bimmerboard.com/forums/posts/230716/. Kompatibilné TV tunery sú v modeloch e39, e38, e46, e83 (X3), e53 (X5), e85/e86 (Z4) ale len z modelov bez systému iDrive.

Kde nájdem TV tuner?

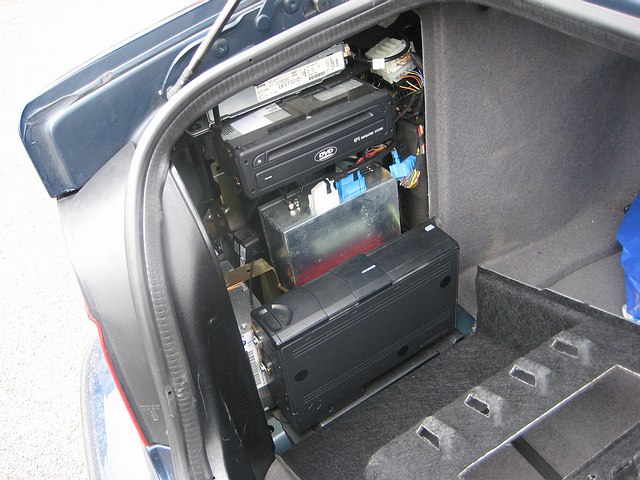

Sedan

Touring

este zozen zoznam 16:9 compatible tunerov a je to dokonale :-)

btw sa da kupit taka carovna krabicka ktora ma 2 vstupy, nejake vystupy, ktora komunikuje s ibus a emuluje tv videomodul... pripojis tam dvd,dvbt, 2 lcd extra a cuvaciu kamerku... cenovo sa take krabicky predavaju okolo 350 eur

Ak by niekto potreboval redukciu na pripojenie externého zariadenia tú RCA z obrázku mám nejaké priateľné riešenia stačí sa ozvať

Ako zistím, ktorý video modul je 16:9 a ktorý 4:3?

Na tomto štítku by malo byť SW:XX a to XX by malo byť väčšie myslím ako 10. Poprípade ak je tam ako na tomto že hybrid tak je isto 16:9 ale taký nie je šanca nájsť a ak tak bude stáť nekresťanské prachy lebo hybridov je málo. Analog sa dá ešte zohnať.

analog 16:9 mam jeden na predaj

Ja tam mám SW08 tak to bude asi 4:3.
ice.blade mas ho aj s kabelážou? Ak hej tak za koľko?

Dá sa prepáliť SW aby videomodul podporoval 16:9 alebo prekódovať? Ja mám tento videomodul:

Nie je tam obrazový čip a ten sa nedá ako ty hovoríš prepáliť ani prekódovať.

Ako zapojiť TV-modul keď som ho v aute nemal? Máte niekto schému?

Včera som to akurát montoval do svojho auta treba ti k tomu ale aj konektory. Napinovať to nie je problém na retrofitnej kabeláži sa dá ušetriť ináč stojí myslím 150€. Z Navi jednotky napojíš X1313 priamo do tv modulu akurát si zdvojíš 1,10 a 3 pin to je +12,GND,I-BUS presne v tomto poradí tie dáš naspäť do navigácie. 9 a 18 vytihneš z x1313 tv modulu a dáš ich na 9 a 18 X1313 navi mechaniky. Potom už len treba prepojiť podľa schémy X1313 Navi mechaniky s bielym konektorom tv modulu.

diky moc

Po zapojení videomodulu presne podľa schémy je obraz páskovaný (dá sa rozoznať písmo aj mapa ale nie je to ono). Je to znak poškodeného modulu alebo mám hľadať chybu inde. Diky za radu.

Nie TV modul je dobrý akurát máš 4:3 a ty potrebuješ 16:9. Takže ak si ho kupoval tak si kúpil nesprávny. Ak teda myslíš niečo takéto.

No je to niečo podobné ale nie v takom rozsahu. Video modul má označenie HW:04/SW:10 6 906 923, myslel som že tieto sw10 a vyššie sú 16:9, vieš my to zistiť či je správny?
Diky
