Sklon svetlometov regulacia snimac - napravove cidlo

Piatok, 14. Septembra 2012, 21:35

Moj dnesny projekt: Nefunguje regulacia sklonu svetlometov na E53. Pri jazde s privesom vidim osvetlene stromy!
Na zavese predneho a zadneho praveho kolesa su bezkontaktne snimace, v kastliku riadiaca jednotka a v xenonoch motorceky.
Demontoval som oba snimace a nechal ich pripojene. System ma byt funkcny pri rozsvietenych stretavacich svetlach aj bez nastartovaneho motora. Predny snimac nereaguje vobec, zadny obmedzene ale v polohe uplne mimo bezny rozsah.
Zistil som, ze snimace sa napajaju napatim 5V, pricom 0V je na pine c.1, 5V na pine c. 5 a pin c. 4 je vystup, kde sa pri funkcnom snimaci da merat napatie 0,5V-4,5V podla uhla natocenia. Zadny snimac je O.K. ale predny ani netukne. Na vystupe je stale 0V. Tak som to objednal v BMW. Cena 80€ :shock: Do pondelka 10:00 to viem este stornovat.
Cele je to zaliate v plaste a vrzga to ako stare dvere. Je to presne toto:
http://www.aci.cz/0639s705-napravove-ci ... 06233.html
Netusite niekto, kde to maju v BA za nejaku prijemnu cenu?
Prílohy

dunaj
Autor témy
Príspevky: 57
Registrovaný: 11.5.2009
Kraj: Bratislavský

Re: Sklon svetlometov regulacia snimac - napravove cidlo

Sobota, 15. Septembra 2012, 09:35

Pokracovanie:
Dnes som to otvoril a ako je zrejme z obrazku, z pcb sa odparila nejaka 4-nozickova smt suciastka. Netusim, co to bolo.
Nejake nahrady som nasiel v Auto Kelly. Maju 2 typy, neviem, ktory je spravny. Cena cca 60€.
Prílohy

PetoK
Príspevky: 7927
Registrovaný: 11.7.2007
Kraj: Žilinský

Re: Sklon svetlometov regulacia snimac - napravove cidlo

Sobota, 15. Septembra 2012, 23:02

Daj tam origo a nevymýšlaj blbosti... tie čidlá hnijú, lebo sa tam dostane voda.. a rovno vymeň aj tú tyčku s kĺbmi na tom ramienku, aby to chodilo ľahko... inak sa to za nejaký čas poláme...

dunaj
Autor témy
Príspevky: 57
Registrovaný: 11.5.2009
Kraj: Bratislavský

Re: Sklon svetlometov regulacia snimac - napravove cidlo

Nedeľa, 16. Septembra 2012, 07:38

PetoK napísal:
Daj tam origo a nevymýšlaj blbosti... tie čidlá hnijú, lebo sa tam dostane voda.. a rovno vymeň aj tú tyčku s kĺbmi na tom ramienku, aby to chodilo ľahko... inak sa to za nejaký čas poláme...


Tiez to tak vidim. 20€ ma uz nespasi, ale je dost mozne, ze ide o rovnaku suciastku od rovnakeho dodavatela. Ked som to nozikom otvoril, este bolo vnutri vlhko. Voda sa tam dostala evidentne popri tej oske, preto to aj tak pekne vrzga. Tycka tiez nie je v bohvie akom stave. Klbik jeden drhne a druhy je trochu volny. Skusim este zrepasovat, ale zrejme tiez na vymenu. Vid obrazok.
Prílohy

dunaj
Autor témy
Príspevky: 57
Registrovaný: 11.5.2009
Kraj: Bratislavský

Re: Sklon svetlometov regulacia snimac - napravove cidlo

Utorok, 18. Septembra 2012, 15:06

Dnes som dostal do ruky nove snImace z Auto Kelly a prisiel som k nasledovnym zisteniam:
Snimace su vsetky rovnake, ci predne, zadne, znackove, neznackove, vsetky robi zrejme rovnaky vyrobca. Ne ebay som ich dokonca videl nove za 25€!

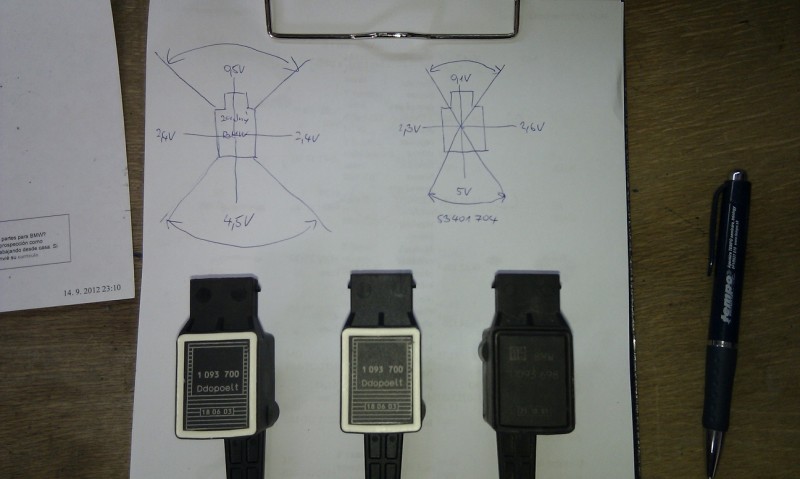

Funguju tiez rovnako, ako je zrejme z obrazku c.4, kde sa napatie meni v oblasti, kde je ramienko kolme na snimac a to na oboch stranach priblizne rovnako.

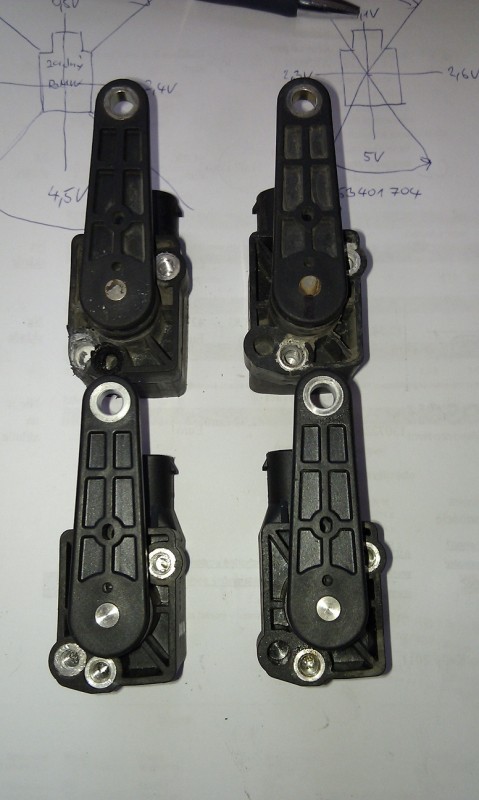

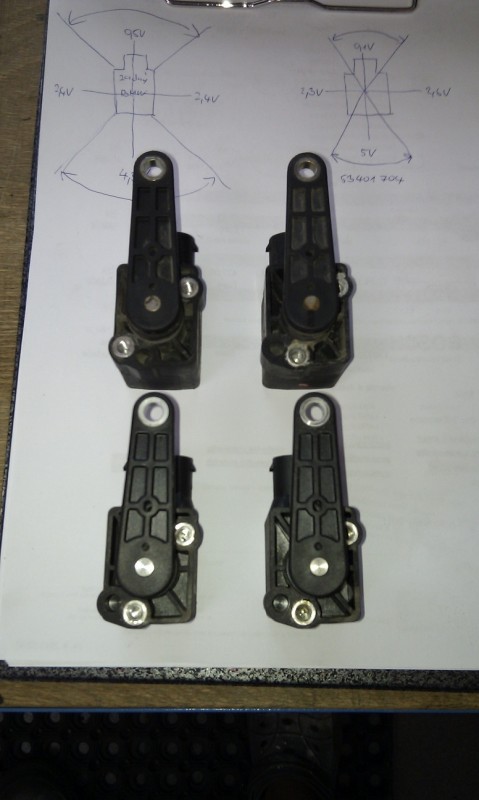

Co je ale jediny rozdiel, je vidiet na obr. 3, ze predny a zadny snimac maju inak riesene uchytenie, cize jeden zavit je zataveny v inej dierke.
Samozrejme v Auto Kelly som objednal dva rozdielne, ale lisili sa iba v obj. cisle a rozdiele v cene 5€.
Oba mali diery ako zadny. Ako na potvoru som potreboval prave predny. Takze musela nastat mala improvizacia obr. c.2.

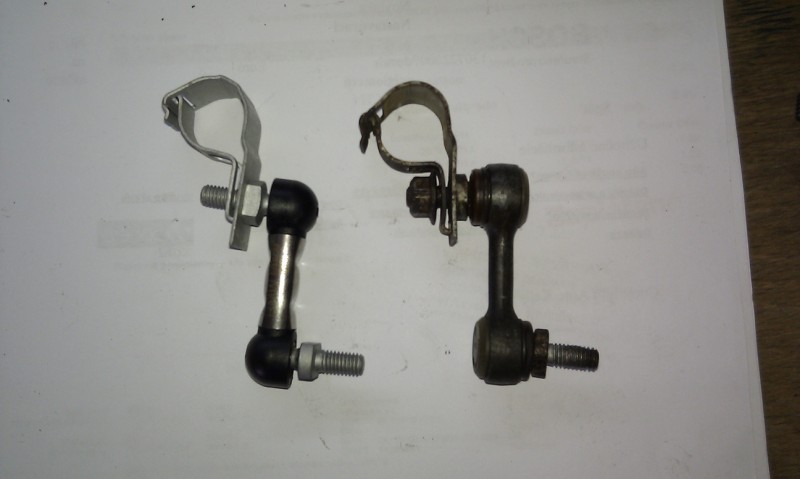

No a v BMW tiez trosku zmenili koncepciu predneho ramienka obr c.1.

Zda sa, ze vsetko reguluje ako ma, akurat treba nastavit svetla. To treba aj po akomkolvek zasahu do systemu, napr. po vymene predneho praveho priecneho ramena. Domnievam sa ale, ze bude stacit obycajne nastavenie ako na STK a do pocitaca nebude treba zasahovat, ak je charakteristika tych snimacov rovnaka. No a ak by to malo byt urobene poriadne, tak by bolo treba auto napichnut na pocitac, simulovat zatazenie prednej a zadnej napravy a nastavit charakteristiku tak, aby to vzdy svietilo spravne.

To by ma ale zaujimalo, ci to takto robia v znackovom servise, lebo data v pamati treba prisposobit charakteristike snimacov a to sa neda nijak oklamat. Cize nakladat zataz do kufra, na predne sedadla, na vsetky sedadla atd...
Prílohy
Stare a nove ramienko
Co tu pribudlo?
Najdi jeden rozdiel!
Auto Kelly vs. BMW

Užívateľov profilový obrázok
lolko111
Príspevky: 651
Registrovaný: 28.2.2010
Auto: BMW730D
Kraj: Banskobystrický
Bydlisko: Poltár

Re: Sklon svetlometov regulacia snimac - napravove cidlo

Streda, 3. Apríla 2019, 12:15

Ako sú v konektore na snímači na zadnej náprave zapojené káble? Idú mi do neho tri a v konektore je tuším 6 pinov (E65). Všetky tri čierne, ale ak som dobre videl tak sú asi rozlíšené farebnými pásikmi. Dva z tých troch káblikov sa mi odtrhli od pinov a teraz neviem kam ich naletovať. Tuším ten ktorý drží v konektore mal biely pásik. Označenie na tých dvoch odtrhnutých som si nevšimol.

dunaj
Autor témy
Príspevky: 57
Registrovaný: 11.5.2009
Kraj: Bratislavský

Re: Sklon svetlometov regulacia snimac - napravove cidlo

Streda, 3. Apríla 2019, 13:48

Neviem už, skús premerať ako ja v prvom príspevku.

Užívateľov profilový obrázok
lolko111
Príspevky: 651
Registrovaný: 28.2.2010
Auto: BMW730D
Kraj: Banskobystrický
Bydlisko: Poltár

Re: Sklon svetlometov regulacia snimac - napravove cidlo

Streda, 3. Apríla 2019, 13:50

červený z toho meracieho prístroja je plusový?

dunaj
Autor témy
Príspevky: 57
Registrovaný: 11.5.2009
Kraj: Bratislavský

Re: Sklon svetlometov regulacia snimac - napravove cidlo

Streda, 3. Apríla 2019, 13:54

To je zdroj. Červený je plus.

Užívateľov profilový obrázok
lolko111
Príspevky: 651
Registrovaný: 28.2.2010
Auto: BMW730D
Kraj: Banskobystrický
Bydlisko: Poltár

Re: Sklon svetlometov regulacia snimac - napravove cidlo

Streda, 3. Apríla 2019, 14:17

Už som to vygúglil. Pin 1 má byť čiernobiely kábel (-), Pin 4 čiernozelený kábel (+) a PIN 5 čiernošedý kábel (výstup).

tukesko
Príspevky: 149
Registrovaný: 27.4.2014
Auto: x5
Kraj: Trenčiansky

Re: Sklon svetlometov regulacia snimac - napravove cidlo

Utorok, 23. Apríla 2019, 17:52

Nazdarek, vyhodilo mi hlasku niveauregel inaktiv. viem ze to su zadne snimace vysky.
tak som ich pozeral a pomenil. vsetky OK
nasiel som pretrhnuty jeden kablik tak som ho opravil a vymazal chybu.
no a teraz to dofukuje lave zadne koleso viacej asi cca o 3cm mozno viacej. a po chvilke jazdy to vyhodi zasa chybu ale podvozok uz nespusti dolu ostane hore. da sa nejako nadstavit cez PC. alebo co mam este pozret?
Dik
