Zapojenie autorádia BMW E30

Pondelok, 6. Júna 2016, 11:19

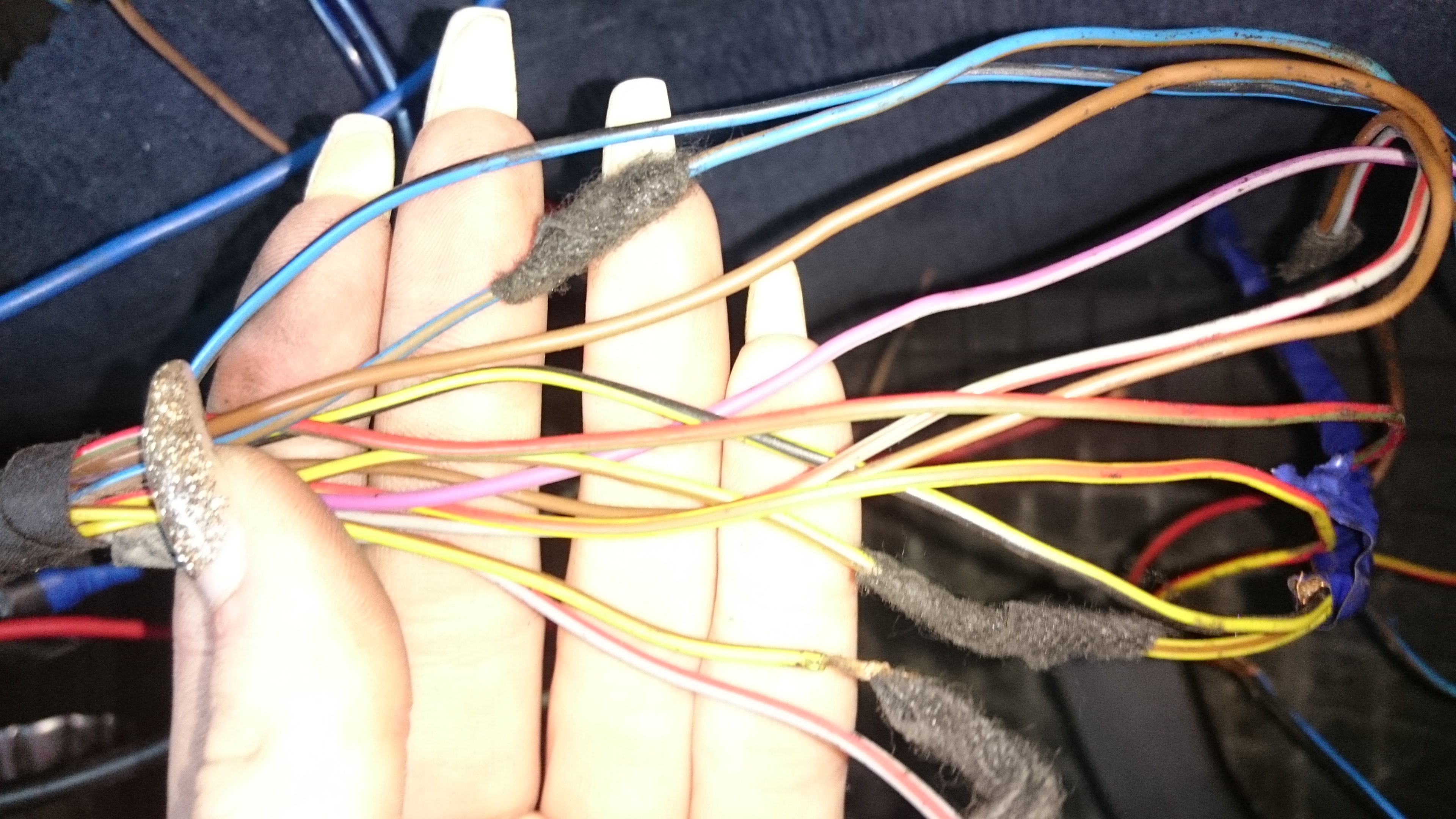

Čaute, mám problém so zapojením rádia do bmw e 30, ISO konektory potrebujem zapojiť na origos kablovacku rovno z auta, keďže nemám ani potuchy čo čo Je, nema niekto návod alebo to aspoň nevie ako na to?  :-(
Prílohy

Užívateľov profilový obrázok
koumak
Príspevky: 246
Registrovaný: 10.4.2011
Auto: Volvo S80 T6
Kraj: Bratislavský
Bydlisko: Bratislava

Re: Zapojenie autorádia BMW E30

Pondelok, 6. Júna 2016, 11:44

salatik :D

ked to mas taketo rozhadzane najlahsie je to asi prepiskat k reprakom, nieco bude +12, nieco zem, nieco +12 po zapnuti sinacky, este mozno remote na antenu.

no a s iso konektorm to je lahke, google ->iso connector-> obrazky
Volvo S80 T6
BMW e30 318is Cabrio Lagunengrün Metallic EX
BMW e34 525tds Islandgrun metallic EX
Trabant 1.1 EX
BMW e30 324d EX

Užívateľov profilový obrázok
Arnold
Príspevky: 2073
Registrovaný: 13.1.2011
Auto: E36 E87
Kraj: Košický
Bydlisko: MI/PO

Re: Zapojenie autorádia BMW E30

Utorok, 12. Júla 2016, 17:58

Trochu neskoro ale tak snaha sa cení :D

Červeno biely - stálych 12V
Hnedý - kostra
Fialovo biely - spínaných 12V
Biela - elektrická anténa ( vysúvanie a zapnutie zosilovača signálu )
Žlto červený - LP reprák +
Žlto hnedý - LP reprák -
Modro červený - PP reprák +
Modro hnedá - PP reprák -
Žlto čierny - LZ reprák +
Žlto hnedý - LZ reprák -
Modro čierny - PZ reprák +
Modro hnedý - PZ reprák -
Čierny - signál rýchlosti ( zvyšuje hlasitosť s nadobúdajúcou rýchlosťou )
Sivo čierny - osvetlenie

patricek
Príspevky: 38
Registrovaný: 2.11.2015
Kraj: Bratislavský

Re: Zapojenie autorádia BMW E30

Streda, 13. Júla 2016, 10:59

celkom sa cudujem ze zena sa na taketo nieco dala :-) moja by to uz bola zaniest do servisu nech jej to daju na poriadok a pritom na tom nie je nic tazke len treba poznat farby kablikov :-)

Užívateľov profilový obrázok
phelps
Príspevky: 38
Registrovaný: 24.9.2014
Kraj: Trnavský

Re: Zapojenie autorádia BMW E30

Piatok, 15. Júla 2016, 10:23

Autorádio ma vývody káblov nasledovné:
- napájannie + farba káblu červená,
- uzemnenie farba káblu čierna -
- reproduktory 8 káblov alebo 4 káble farba rôzna , podľa či autorádio je stavane na 4 reproduktory alebo na dva reproduktory
Ja mam toto ulozene od neviem kedy este ked som to riesil. Tak snad pomoze :-)
