BMW professional RDS aux in namiesto kazety/CD
Zdravim, snazim sa napojit aux kabel namiesto kazety do origo radia. Uz tyzden sa s tymto drbkam a pajkujem a stale to nejde. Hladal som po klube aj vsade no nevidim co robim zle.
Ide o radio ako v nazve temy cize E39 BMW professional RDS na kazety a CD changer v kufri.
Isiel som podla tohto navodu nizsie(identicke radio) a najprv skusal vytvorit cinch vstup ale ked to neslo tak som to spravil uplne identicky ako v nasledujucom odkaze, aj tak nic stale rovnaky vysledok: Ked pripojim telefon a pustim hudbu pocut iba pukanie ked pridavam hlas, nic ine. Skusal som dat kostru na ine miesta ale to nepomohlo.
http://projects.tevs.eu/OpenBM/wiki/Manufacturing/AuxIn
Skusal toto niekto alebo napada vas nieco preco to nejde?
Dik za input.
Ide o radio ako v nazve temy cize E39 BMW professional RDS na kazety a CD changer v kufri.
Isiel som podla tohto navodu nizsie(identicke radio) a najprv skusal vytvorit cinch vstup ale ked to neslo tak som to spravil uplne identicky ako v nasledujucom odkaze, aj tak nic stale rovnaky vysledok: Ked pripojim telefon a pustim hudbu pocut iba pukanie ked pridavam hlas, nic ine. Skusal som dat kostru na ine miesta ale to nepomohlo.
http://projects.tevs.eu/OpenBM/wiki/Manufacturing/AuxIn
Skusal toto niekto alebo napada vas nieco preco to nejde?
Dik za input.
Naposledy upravil/-a snbalex v Streda, 14. Mája 2014, 07:58, upravené celkom 1 krát.
Re: BMW professional RDS aux in namiesto kazety
Ak si to robil podla toho linku,na ten vstup sa prepne audioprocesor az vtedy ked tam das prehrat nejaku kazetu...
Re: BMW professional RDS aux in namiesto kazety
jasne, ved navod hovori ze daj tam prazdnu kazetu, tak som dal v tom problem nieje. navod hovori aj to ze ak je jack vytiahnuty, kazetak je funkcny a je to tak. podla schemy v odkaze z toho navodu sa povodne kontakty zopnu naspat ked vytiahnem jack. takze toto spinanie funguje, no ked strcim jack zvuk 0. idem skusit este iny zdroj, zatial som tam zapajal svoj telefon.
Re: BMW professional RDS aux in namiesto kazety
este raz som to pozrel, radia niesu uplne identicke,
radio z navodu je model BE3455 Y5031925 a moje je BE3455 Y5003095 takze ten navod nemusi sediet. idem skusat hladat kazetovy audio in inde. kua
radio z navodu je model BE3455 Y5031925 a moje je BE3455 Y5003095 takze ten navod nemusi sediet. idem skusat hladat kazetovy audio in inde. kua
Re: BMW professional RDS aux in namiesto kazety
ja mam tiez radio ktore po rozobrati vyzera inac ako som nasiel navody. na audio procesore mas presny kod cipu. podla otho najdi schemu a na nete a hned budes vedet nba ktore piny sa mas pripojit
Re: BMW professional RDS aux in namiesto kazety

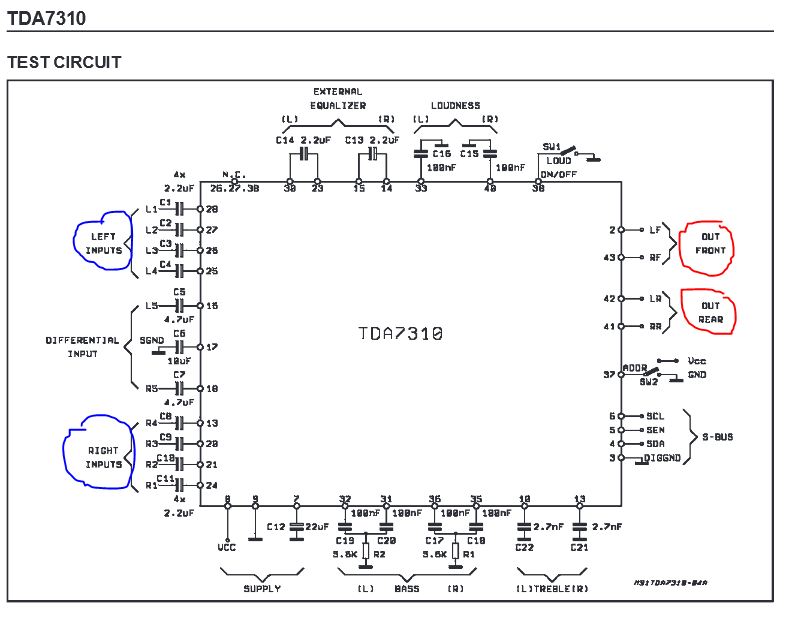

tu je schema audio procesora:
http://pdf.datasheetcatalog.com/datashe ... Xussxq.pdf
Je potrebne pripajat sa na vstupy do procesora alebo sa pripojim na vystup z tohto procesora ktory predpokladam dalej smeruje do koncoveho zosilnovaca?
http://pdf.datasheetcatalog.com/datashe ... Xussxq.pdf
Je potrebne pripajat sa na vstupy do procesora alebo sa pripojim na vystup z tohto procesora ktory predpokladam dalej smeruje do koncoveho zosilnovaca?
- Prílohy
-
- cip.JPG (67.88 KiB) 3189 zobrazení
Re: BMW professional RDS aux in namiesto kazety
Toto uz je procesor na zvuk celkovo. Ty sa musis pripojit na ten dolby procesor. Ja akurat cakam kym mi to chalan naletuje a dam ti vedet ako som pochodil
no mam to naletovane, zapojene vsetko jak ma byt ale stroskotal som na tom ze nemam zaidnu kazetu tak cakam na chalana kym pride domov a da mi volaku
no mam to naletovane, zapojene vsetko jak ma byt ale stroskotal som na tom ze nemam zaidnu kazetu tak cakam na chalana kym pride domov a da mi volaku
Re: BMW professional RDS aux in namiesto kazety
takze zohnal som kazetu kája gott a vsetko fici. zvlastne je ze ked zapojim jack do mobilu tak uplne prestane brat signal z kazety, a ak vypnem radio/zhasnem motor so zapojenym 3,5 v mobile tak na dalsie zapnutie nefunguje vobec nic v radiu, musi sa znvoa zapnut vypnut aby sa to spametalo. naletovane podla tejto schemy aj s vyznacenymi poziciami. takze podla tohoto obrazku zarucena funkcnost
Re: BMW professional RDS aux in namiesto kazety
Zaujimave. Vidim na tej scheme aj aux in. Ake mas radio presne?
Kedze ja to chcem napevno spojit s parrotom tak ta nefunkcnost po zapnuti nic moc.
Ale dakujem za cenne info budem to dalej skumat buduci tyzden.
Kedze ja to chcem napevno spojit s parrotom tak ta nefunkcnost po zapnuti nic moc.
Ale dakujem za cenne info budem to dalej skumat buduci tyzden.
Re: BMW professional RDS aux in namiesto kazety
bmw business rds. k tomu pinu s popisom aux sa neviem vyjadrit. ale kazdopadne je iba jeden takze to pravdepodobne s takym aux jak mame na mysli my nema nic spolocne
vyzera takto, bez dsp, so zosikom v kufri, bez telefonu
pozeram ze tuna chalan sa pripojil este pred tym dolby procesorom. http://forums.bimmerforums.com/forum/showthread.php?1978110-Yet-another-E39-Aux-in-Retrofit-DIY
mozno v tomto pripade by sa to nezblaznilo pri vypnuti so zapojenym auxom. kazdopadne on ma alpine radio, aj gombiky su trocha ine ako u mna. ja mam philips radio.
vyzera takto, bez dsp, so zosikom v kufri, bez telefonu
pozeram ze tuna chalan sa pripojil este pred tym dolby procesorom. http://forums.bimmerforums.com/forum/showthread.php?1978110-Yet-another-E39-Aux-in-Retrofit-DIY
mozno v tomto pripade by sa to nezblaznilo pri vypnuti so zapojenym auxom. kazdopadne on ma alpine radio, aj gombiky su trocha ine ako u mna. ja mam philips radio.
Re: BMW professional RDS aux in namiesto kazety
sineDko napísal:ja to chcem napevno spojit s parrotom
Ako to chces napevno spojit s parrotom?
Ved parrot ma vlastny audio vstup naco to takto komlpikovat?
Teda aspon moja MKi 9200 to tak ma, neviem co mas ty.
BMW E39 525d | BMW E39 540it 6q | Honda Accord (CH1) TypeR 2.2 VTEC | JEEP Cherokee XJ 4.0 | Mercedes Benz S204 200CDI
Re: BMW professional RDS aux in namiesto kazety
Mam rovnaky.ten Parrot ma vlastny zosik ktory pri klasickom zapojeni obchadza radio a nepostaci aby tahal celu hudbu. Mal by mat aj nizkourovnovy line out Takze ked budem pouzivat usb chcem aby to islo cez radio do zostavy ktora mi hra v aute dobre.
Re: BMW professional RDS aux in namiesto kazety
mam nejake nove poznatky. hovoril som ze ked vypnes radio so zapojenym auxom tak ostane zblaznene. tomuto sa vyhnes ak budes vypinat radio na cdcku (ja mam aj cd changer, na tuneri to vyskusat ma nenapadlo). potom sa aj zapne na cd a ked prepnes na tape hned hra aux bezproblemu
problem sa vsak vyskytol s prehavasom co som chcem pouzivat v aute. s tym to nefunguje
ked to skusam s iphone 4 tak ten hra bezproblemu. akonahle zapojim iphone 3g tak to nejde. len pocut puknutie pri zapajani a nic, stale hra kazeta. ak to drzim chvilu v medzipolohe ten jack v mobile tak hra kazeta+chrapcavo aux a vtedy ked to zapojim uplne to hra ale iba par sekund a zase sa to odpoji, mobil si mysli ze ziadne sluchatka su neni zapojene. je to zaujimave ale myslim ze tohoto problemu sa zbavim ked nebudem brat zvuk z 3,5jack ale z konektora zospodu do docku a nasledne do radia. uvidime.
kazdopadne to vyskusaj s viacermi zdrojmi zvuku ak ti to nepojde
problem sa vsak vyskytol s prehavasom co som chcem pouzivat v aute. s tym to nefunguje
ked to skusam s iphone 4 tak ten hra bezproblemu. akonahle zapojim iphone 3g tak to nejde. len pocut puknutie pri zapajani a nic, stale hra kazeta. ak to drzim chvilu v medzipolohe ten jack v mobile tak hra kazeta+chrapcavo aux a vtedy ked to zapojim uplne to hra ale iba par sekund a zase sa to odpoji, mobil si mysli ze ziadne sluchatka su neni zapojene. je to zaujimave ale myslim ze tohoto problemu sa zbavim ked nebudem brat zvuk z 3,5jack ale z konektora zospodu do docku a nasledne do radia. uvidime.kazdopadne to vyskusaj s viacermi zdrojmi zvuku ak ti to nepojde
Re: BMW professional RDS aux in namiesto kazety
tak som skusil, moj samsung note ani iphone 4 nic, zapojil som laptop a ide ale chrapcavo, ked dam laptop uplne na min a radio na max tak to ide cisto ale potichu. uz som z toho jelen este 2x ma nasere a vyhodim origo radio a dam tam nejaky 2din a hotovo.
Re: BMW professional RDS aux in namiesto kazety/CD
takze finalne riesenie:
kazeta 0 bodov takze som sa rozhodol ze obetujem CD changer.
Aux kable dostupne na trhu nefunguju na toto radio lebo changer je riadeny spodnym panelom a do radia ide len konektor signalu.
Konektor som vytiahol a na radio pripajkoval kable na cd audio vstup podla nizsieho pinoutu na piny 1,2 a 6.7. na tieto som pripojil nizkourovnovy vystup z Parrot MKI9200. pripajam aj pinout parrotu.
Funkcnost: zvuk z parrotu uspkojivo cisty. radio musi byt prepnute na CD, menic v kufri prehrava CDcka ale zvuk ide z Parrotu. Neskor este skusim vymysliet ako nahradit menic aby tam nemusel zbytocne tocit cdcka a radio si myslelo ze stale ide.
To je vsetko. Look origo radia zachovany, odteraz ziadny telefon pri uchu a neobmedzeny zdroj hudby :)
Snad sme niekomu pomohli.
kazeta 0 bodov takze som sa rozhodol ze obetujem CD changer.
Aux kable dostupne na trhu nefunguju na toto radio lebo changer je riadeny spodnym panelom a do radia ide len konektor signalu.
Konektor som vytiahol a na radio pripajkoval kable na cd audio vstup podla nizsieho pinoutu na piny 1,2 a 6.7. na tieto som pripojil nizkourovnovy vystup z Parrot MKI9200. pripajam aj pinout parrotu.
Funkcnost: zvuk z parrotu uspkojivo cisty. radio musi byt prepnute na CD, menic v kufri prehrava CDcka ale zvuk ide z Parrotu. Neskor este skusim vymysliet ako nahradit menic aby tam nemusel zbytocne tocit cdcka a radio si myslelo ze stale ide.
To je vsetko. Look origo radia zachovany, odteraz ziadny telefon pri uchu a neobmedzeny zdroj hudby :)
Snad sme niekomu pomohli.
- Prílohy
-

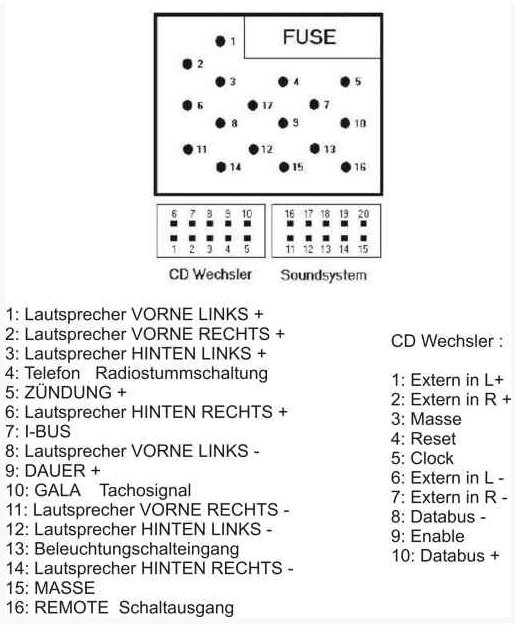

- Radio_Head_Unit_Pinout.jpg (69.44 KiB) 2968 zobrazení
-

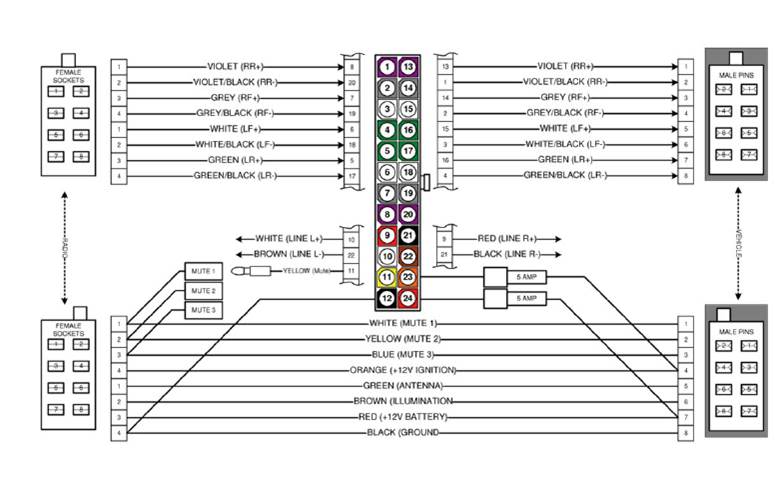

- mki Pinout.jpg (49.95 KiB) 2968 zobrazení
