FENON · Streda, 18. Februára 2015, 11:07

Zdravim
kupil som nedavno E46 320d 100KW
nasiel som tam konektor a prikrutene relay o sasi auta(nezapojene)
zistil som ze je to presne toto

http://www.bmwstyle.sk/navody/LED-AngelEyes-Rele-Zapojenie.jpg

ako nahle konektor zapojim do relay tak automaticke rozsvietnie funguje ako ma :)
ale na palubovke sa mi rozsvietia kontrolky prednych svetiel
+ akonahle zapnem Xenony tak cca raz za 10 sekund prebliknu
(ked je relay odpojene tak xenony funguju spravne)
viete mi poradit kde moze byt problem?
Dakujem krasne. :)

sbarnisin · Streda, 18. Februára 2015, 13:51

Pozrel by som kde mas napojeny biely a kde zlty kabel ( z obrazka) . Ci je to tak ako ma byt... Mas to na fade-out?

FENON · Nedeľa, 22. Februára 2015, 17:27

Zapojenie zlteho vodica je pripojene na + stropnice(spravne)

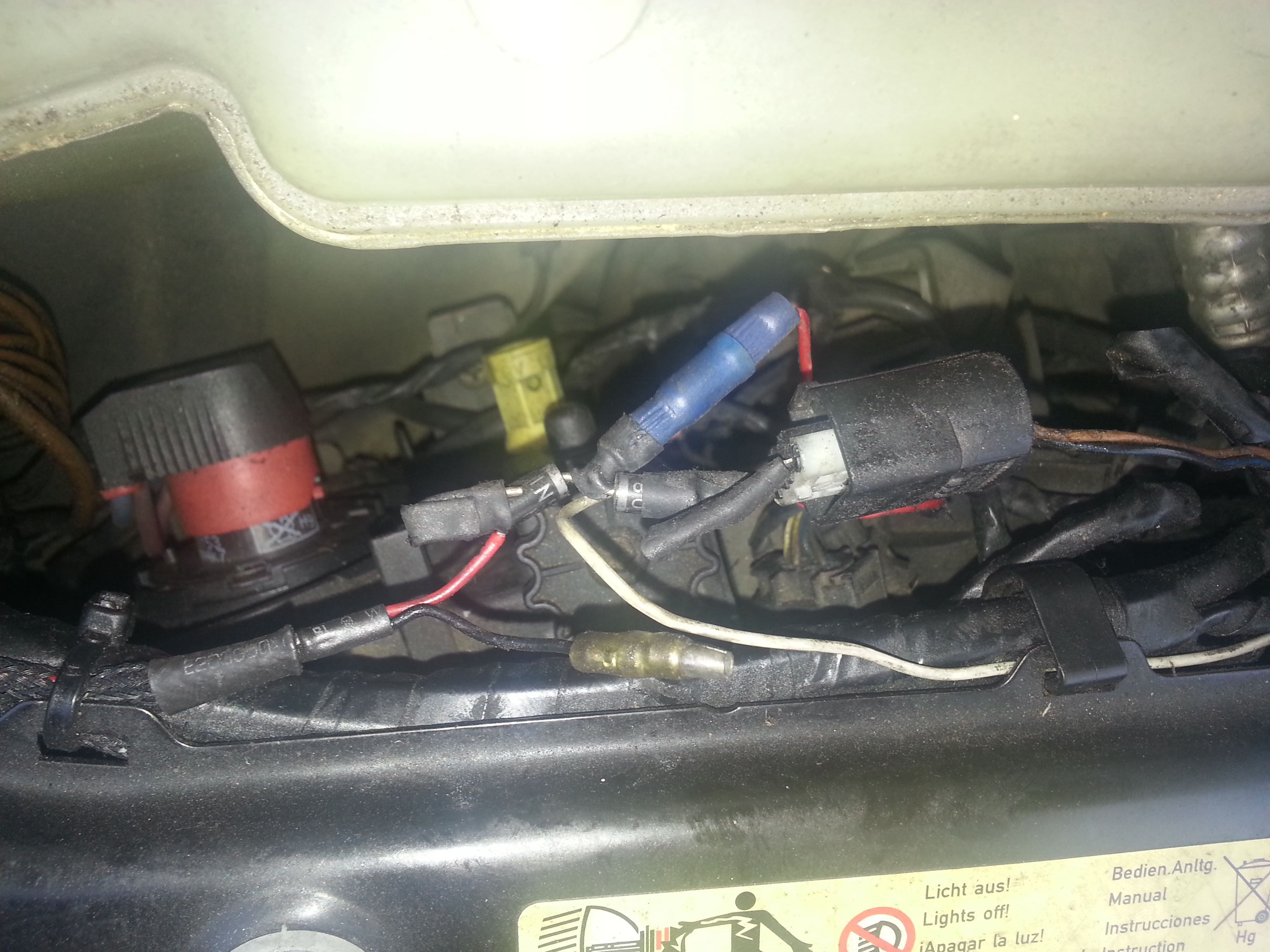

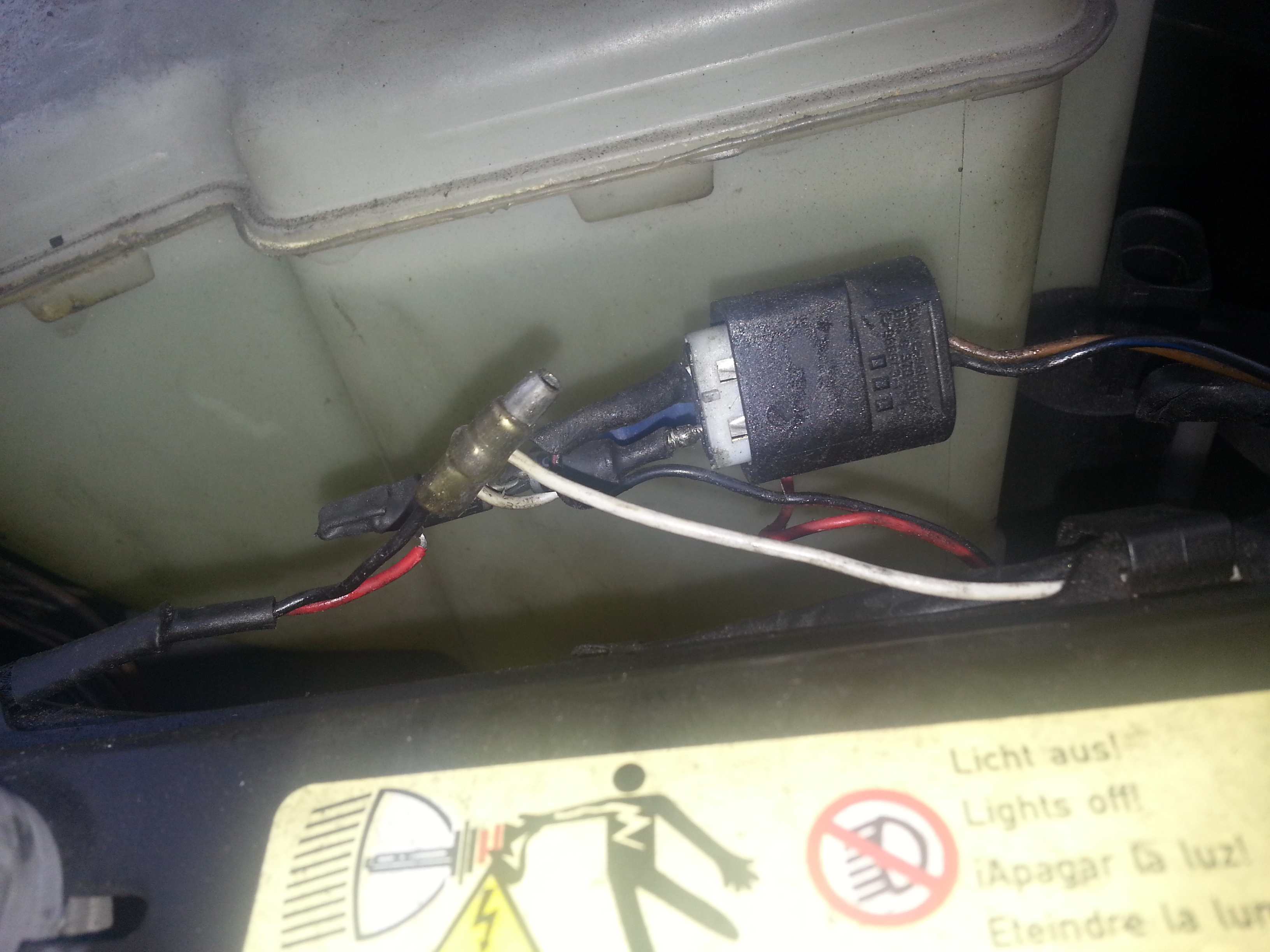

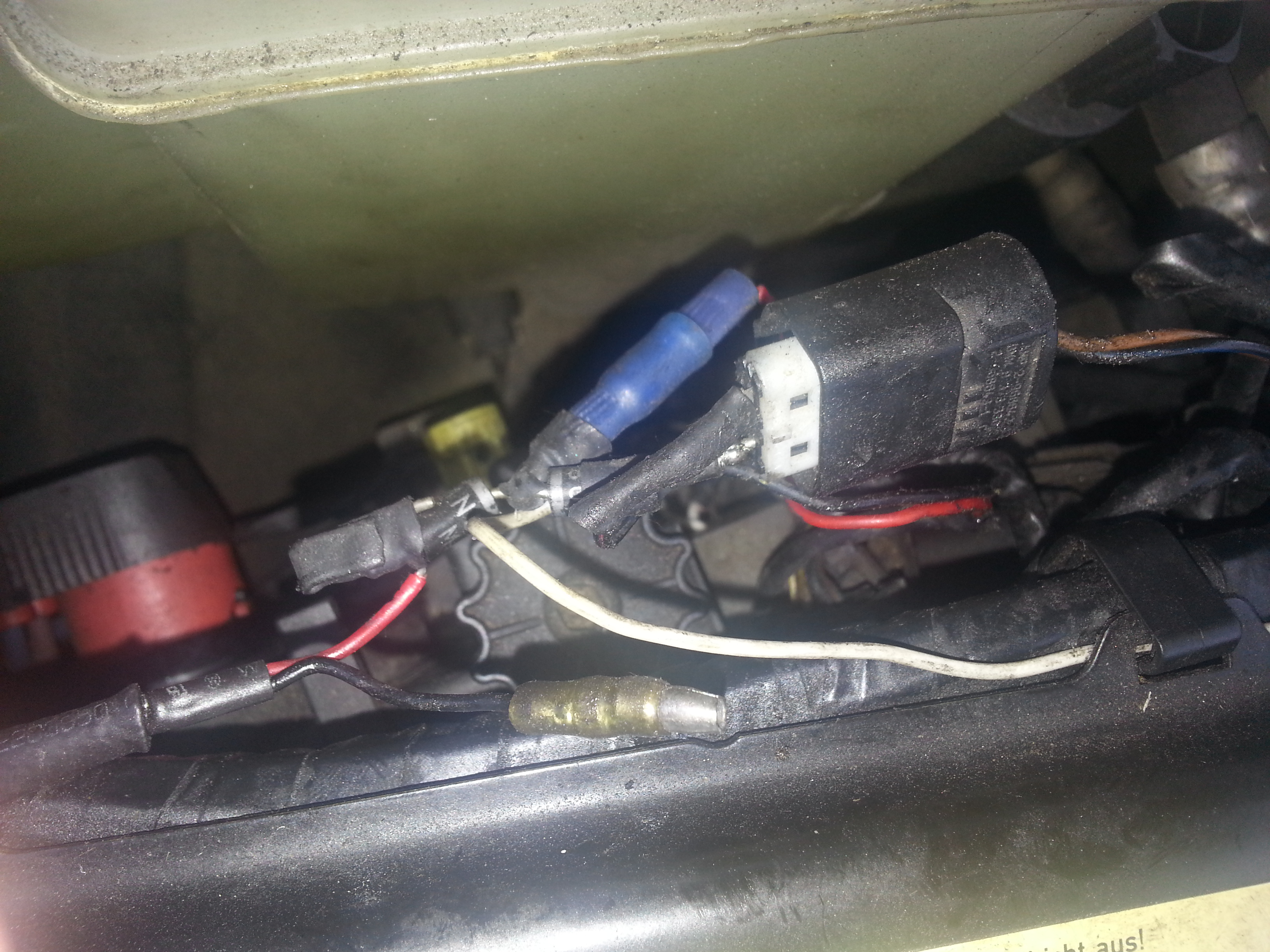

biely vodic je pripojeny na konektor (vid prilohy) snad je to spravny konektor, neviem + tie diody?

Funkcne o je vsetko OKI
vid video

http://www57.zippyshare.com/v/9EYqLy4U/file.html

Lenze ako nahle je v konektore Relay a zaponem Xenony tak mam na palubovke takuto diskoteku...
>>>

http://s15.postimg.org/hq0bsyi2j/20150222_164612.jpg

sbarnisin · Nedeľa, 22. Februára 2015, 22:35

Teoreticky je vsetko ok :smile:

vyskusal by som odpojit zlty kabel a vyskusat to bez neho ci to bude stale robit to iste.. Pretoze uz som zazil ze sa do stropnice (interieroveho svetla) dostavali elektricke impulzy pocas jazdy a kedze je to napojene na jedno relatko tak pri kazdom impulze AE bliknu. Ja myslim ze to bude tak.. biely je zapojeny ok :thumbup:

Daj vediet ci je to tym :?:

FENON · Nedeľa, 22. Februára 2015, 22:47

Ak zlty vodic prerusim tak tym padom nebude ako vediet ze kedy sa ea maju rozsvietit... tym odpojenim sa ten mechanizmus neznefunkcni?

Atavan · Pondelok, 23. Februára 2015, 07:09

nie, AE budu dostavat signal z bieleho ak ho mas spravne zapojeny na parkovacku/y....

sbarnisin · Pondelok, 23. Februára 2015, 07:18

Atavan napísal:
nie, AE budu dostavat signal z bieleho ak ho mas spravne zapojeny na parkovacku/y....

presne tak - obidva kabliky sluzia na signal pre relatko a blikanie zacne ked ten signal dostava relatko z obodvoch naraz..aj mne to robilo

FENON · Pondelok, 23. Februára 2015, 07:21

cize i bez zteho vodica pri odomknuti auta podla Teba rozsvieti EA ?
vsak tym padom nebude dostavat impulz o tom ci je stopnica ON alebo OFF :-O

Atavan · Pondelok, 23. Februára 2015, 07:40

biely kablik - rozsvietia sa AE pri zapnuti parkovaciek....
Zlty kablik - rozsvietia sa pri zapnutom vnutornom osvetleni (pri odomikani)
a ako pise sbarnisin ....moze to robit galibu ked je to zapojene sucasne....tak odpoj zlty, tym padom sa ti budu zapinat iba pri zapnutych parkovackach....zistis ci bola pricina v tom ze boli zapojene sucanse bielym a zltym...

FENON · Pondelok, 23. Februára 2015, 08:05

a ked odpojim zlty kablik a nebude vyhadzovat chybu potom tak co s Tym zistim ?:) co potom dalej? (dam vediet ked odpojim co to spravilo)

Lukas64 · Piatok, 7. Augusta 2015, 15:13

Servus ako si z tým dopadol ?

Ja mam AE namontované od kúpi , neviem čo a ako je napojené , doteraz však išlo všetko bez problémov akurát včera pri ceste do prace som počul v kabíne čudne bzučanie ,myslel som že ventilátor , o po príchode domov a otvorení kapoty som zistil že to je relé k AE (vid video)

Funkcionalita sa nijako nezmenila akurát pri naštartovaní a zapnutí stretávačiek to bliká v tempe bzučania , radšej som to odpojil no BC mi vyhodil ľavú žiarovku.

takže čo to môže byť?

https://www.youtube.com/watch?v=Bg7LOndvLRs

-po odpojení žlteho kablu od interieru žiadna zmena , bzučí vždy. a robí to iba ked je naštartované

čo by sa stalo ak by som to hodil iba na parkovačky ? nevyhodilo by to chybu?

-nove zistenia

teraz mam rele odpojene , ked je auto wake up svieti mi lava parkovačka na 20% po zaspati zhasne
ak dam kluc a zapnem svetla svieti mi aj lava smerovka...

skušalsom presvietit kable od AE ku kostre ale nic som nenameral...

ma niekto nápad?

vdaka

SakaLaka · Pondelok, 10. Augusta 2015, 06:18

Lukas64 napísal:
Servus ako si z tým dopadol ?

Ja mam AE namontované od kúpi , neviem čo a ako je napojené , doteraz však išlo všetko bez problémov akurát včera pri ceste do prace som počul v kabíne čudne bzučanie ,myslel som že ventilátor , o po príchode domov a otvorení kapoty som zistil že to je relé k AE (vid video)

Funkcionalita sa nijako nezmenila akurát pri naštartovaní a zapnutí stretávačiek to bliká v tempe bzučania , radšej som to odpojil no BC mi vyhodil ľavú žiarovku.

takže čo to môže byť?
Kód: Vybrať všetko
https://www.youtube.com/watch?v=Bg7LOndvLRs
-po odpojení žlteho kablu od interieru žiadna zmena , bzučí vždy. a robí to iba ked je naštartované

čo by sa stalo ak by som to hodil iba na parkovačky ? nevyhodilo by to chybu?

-nove zistenia

teraz mam rele odpojene , ked je auto wake up svieti mi lava parkovačka na 20% po zaspati zhasne
ak dam kluc a zapnem svetla svieti mi aj lava smerovka...

skušalsom presvietit kable od AE ku kostre ale nic som nenameral...

ma niekto nápad?

vdaka

ak nepotrebujes ten fade efekt tak to normalne napoj napriamo na parkovacky a kup canbus free ledkove parkuvacky a problem vyrieseny svitit to bude tak jak ma a system nevyhodi ziadnu chybu.

19palec05 · Utorok, 11. Augusta 2015, 07:32

SakaLaka napísal:

ak nepotrebujes ten fade efekt tak to normalne napoj napriamo na parkovacky a kup canbus free ledkove parkuvacky a problem vyrieseny svitit to bude tak jak ma a system nevyhodi ziadnu chybu.

Ja mam zapojene aj Fade efekt aj na parkovacky a nechal som tam aj normalne parkovackove ziarovky a je pokoj,ziadna blba kontrolka mi zbytocne nesvieti

SakaLaka · Utorok, 11. Augusta 2015, 07:36

Aj tak sa da. Len mne sa nelubilo že to v priestore motora len tak veselo. Tak som to secko rozcvakal a napojil vo svetle a káble idu cez to odvetranie. Všetko poschovavane nic neni vidieť. Toto bolo pre mna prijateľnejšie riešenie i keď bolo zdĺhavé.

Lukas64 · Utorok, 11. Augusta 2015, 08:04

Vyriešené

To prepínanie relatka a blikanie svetiel mala na svedomí jedna ledkova parkovacka , bola na nej jedna led odpalena tak to robilo sarapatu. Dal som klasické a vse OK.
