M.B.W. · Piatok, 27. Decembra 2013, 17:50

Ahojte

Už dlhší čas mi vŕtalo v hlave ako dorobit podsvietenie tak ako to je vidiet na novych modeloch. A tak som začal na tom pracovat. Ako prvorade bolo zistit kde sa pripojim, tu mi pomohol PetoK, vdaka ti Peto!

Nieje to este hotove, riešim par technickych problemov, ale myslim že už teraz to vyzera celkom dobre.

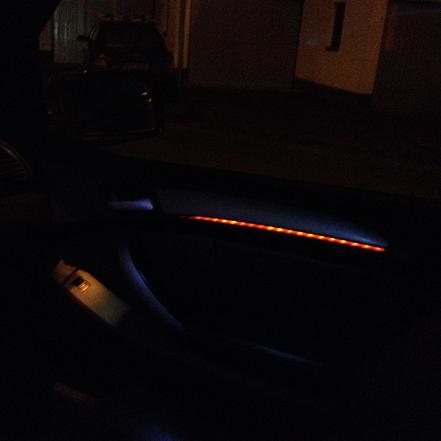

Použil som LED pásy do exterieru pricom ako cielom bolo aby som dosiahol "solid light" , sory ale neviem aky slovensky vyraz na to pouzit, skusal som rozne rozptylovace/difuzory az som nasiel konecne ten s ktorym som dosiahol najprijatelnejsi vysledok, použil som normalnu bielu polopriesvitnú lepiacu pásku, tym som dosiahol že svetlo sa rozlozilo do pásu rovnomernejsie, a diody je vidiet omnoho menej. Dalej som potreboval vyriešiť umiestnenie tak aby boli pásy vždy v rovnakej polohe voči listam. Ako posledny technicky problem je eliminacia svetla v nespravnom smere, tj. ako zablokovat svetlo aby nesvietilo tam kde nechcem, prve pokusy boli take ze mi to svietilo aj hore nad listami, to som sa snažil eliminovat roznymi páskami, najviac pomohla normalna penova páska.

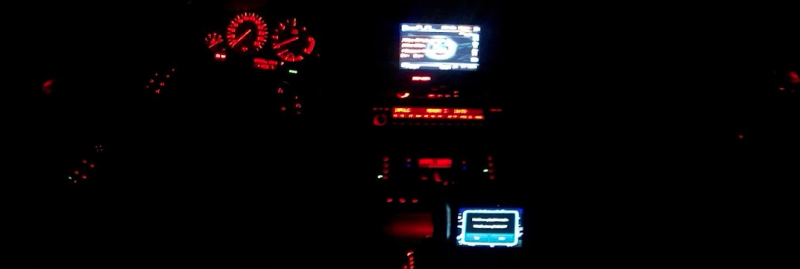

No a kedze je to zapojene na centralne podsvietenie palubovky, tak mozem zvysovat/znizovat intenzitu osvetlenia...
Fotky su iba z telefonu, takze sorry za znizenu kvalitu.

PS: stastne a vesele :-)

PetoK · Piatok, 27. Decembra 2013, 18:06

Parádne

Rád som poradil...

Nedeľa, 29. Decembra 2013, 01:17

wow!
super praca hosi! :thumbup:

James · Nedeľa, 29. Decembra 2013, 02:23

mas to nafotene aj detailne cez den? vyzera to fajn v ramci moznosti :)

M.B.W. · Nedeľa, 29. Decembra 2013, 16:09

James napísal:
mas to nafotene aj detailne cez den? vyzera to fajn v ramci moznosti :)

nech sa páči,

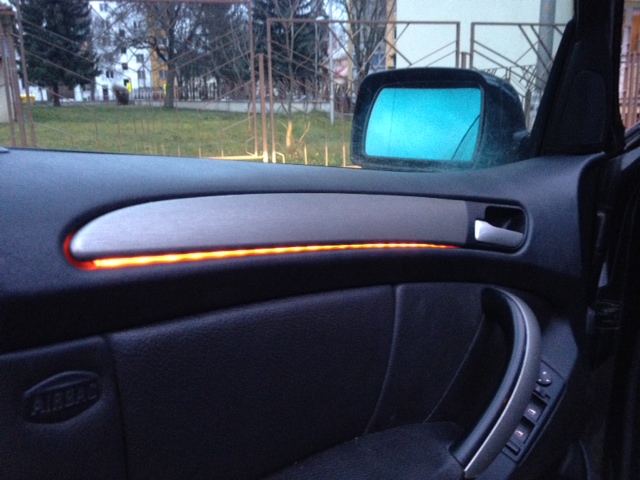

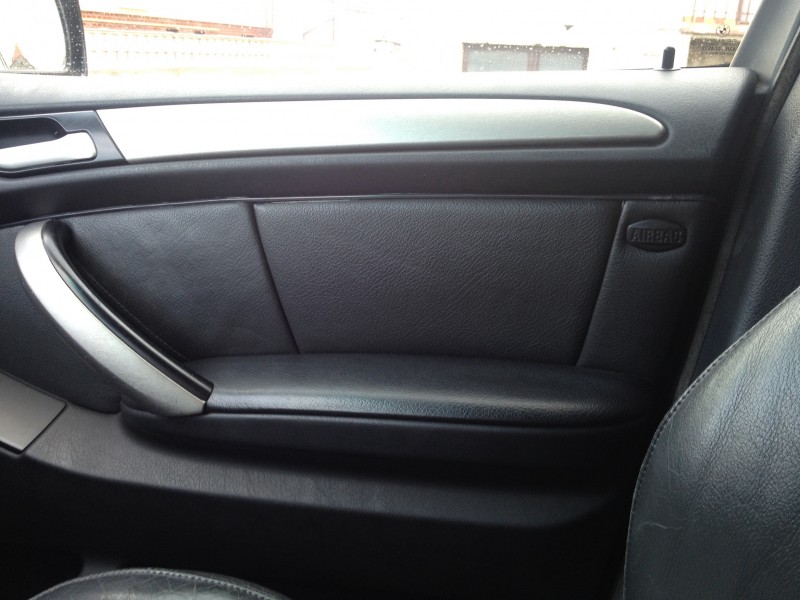

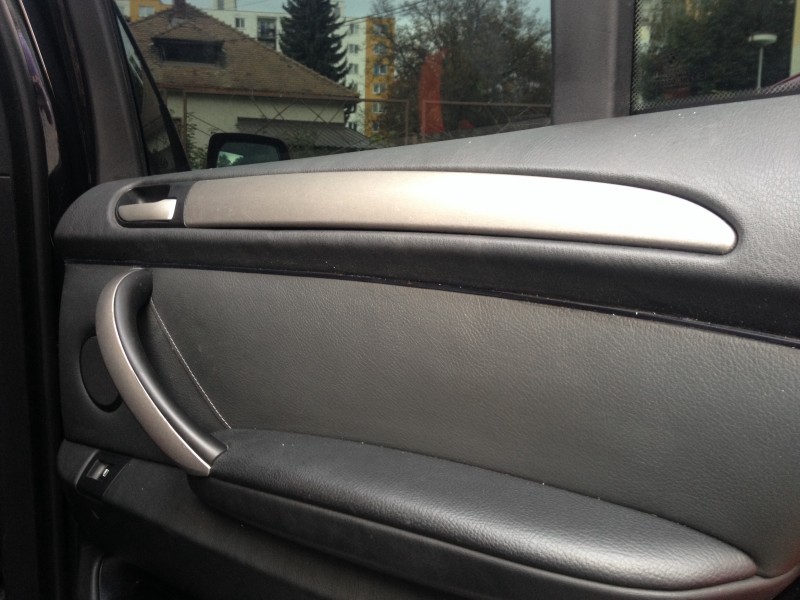

dnes fotene o cca 15:30, sorry znovu mobilom, ak potrebuješ kvalitnejsiu fotku musim to odfotit zrkadlovkou...

mono3 · Pondelok, 30. Decembra 2013, 09:36

je to pekne =D>

asi ta okopirujem

nemas nejake fotky toho pasika?
kde si to pripajal na tu orandzovu ledku co svieti na vnutornu klucku?

M.B.W. · Pondelok, 30. Decembra 2013, 14:59

mono3 napísal:
je to pekne
asi ta okopirujem
nemas nejake fotky toho pasika?
kde si to pripajal na tu orandzovu ledku co svieti na vnutornu klucku?

Ahoj
Som rad ze sa paci, kludne to okopiruj, ved preto som to sem daval...
Pouzil som tieto ledky:http://www.ledziarovka.eu/264,pasmo-smd-12v-ip54-300-led-mutlicolor.html

Na pripojenie som ku kabelazi auta pouzil konektor s Jackom na 8 mm siroky pas.

Stavu som bral z cerveno/sedeho kabla - illumination, ktory je natiahnuty vo vsetkych dverach, tam je +12V , hnedy kabel hned vedla cerveno/sedeho je zem, ak by nahodou bol hnedy kabel slaba zem, tak skus ako zem pouzit dvere a niektoru skrutku...na vodicovej strane, ostatne dvere boli v pohode cez hnedy

Ecupower.cz · Štvrtok, 6. Februára 2014, 08:31

Pěkné. Jezdil jsem s novou X5 s tímto podsvícením. Problém je, že tam je to komplexně přes celou palubku a celé dveře světlovodem.
Tak jsem nad tím taky přemýšlel, ale nakonec jsem řekl, že to nemá význam dávat do E53.

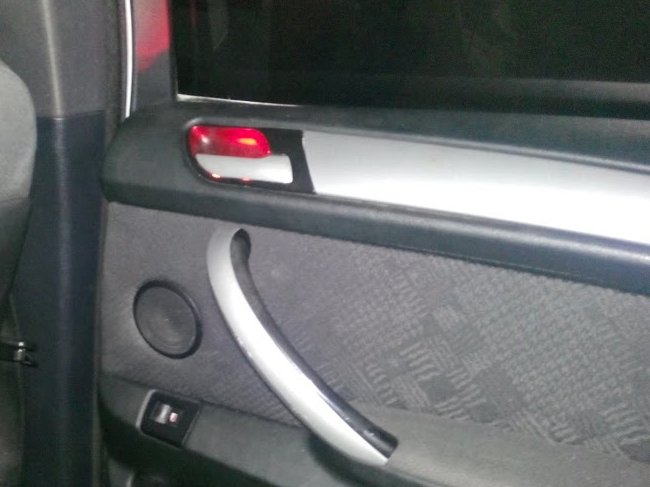

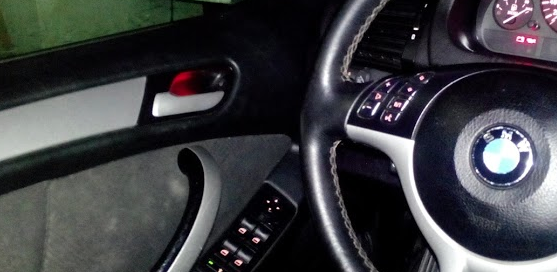

Tak jsem udělal pomocí led pásků aspoň podsvícení klik :-)
Viz. foto.

jancik321 · Streda, 12. Februára 2014, 00:37

ako si zriesil tie klucky ? resp. kde si nalepil ten pasik

Ecupower.cz · Streda, 12. Februára 2014, 11:47

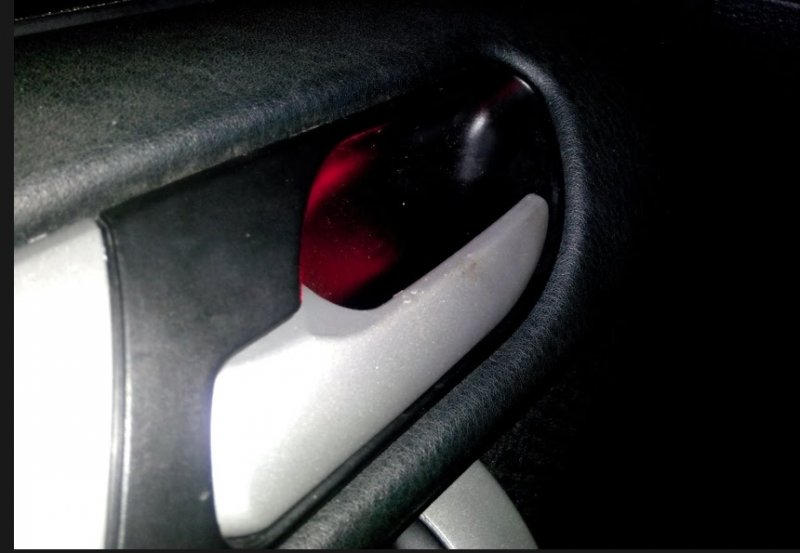

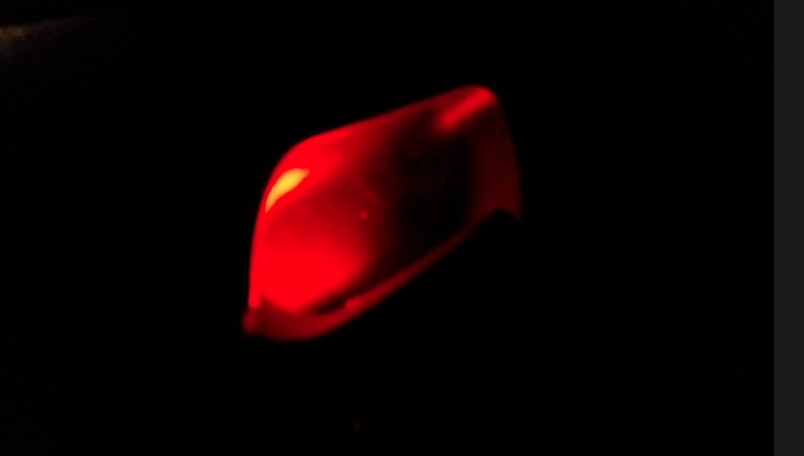

Led pásek má 3 diody pro 12V. V kličce svítí pouze 2 diody a třetí svítí pod ní.

Z led pásku je odstraněný silikon co chránil diody. Pásek se vezme a podle rozteče diod se do kličky vyvrtají 2 díry.
Pak se pásek nalepí ze spod kličky a přetáhne se izolací aby nebyla vidět ta třetí dioda která svítí pod kličkou.

Napojí se to na osvětlení ovládacích čudlů ve dveřích, takže to reguluje i svítivost a smontuje se to zpět.

Pak se vezme tafix a z vrchu se do každé dírky kapne a tím se klička uzavře. Myšleno do dírek kde koukají diody.

Funguje to na jedničku :-)

Stačí ?

jancik321 · Štvrtok, 13. Februára 2014, 22:51

a nejake foto by sa nenaslo, myslim robene pocas prace

ale aj tak dakujem

Maco · Piatok, 14. Februára 2014, 15:26

Vyzera to dobre, len otazka znie, je to len tym ze to je fotene mobilom alebo aj v reali je vidiet tie jednotlive ledky? Keby bolo vidiel len osvetlenu trubicu tak by to bola parada!

M.B.W. · Piatok, 14. Februára 2014, 19:42

Ano je vidiet vyraznejsie svetlo na miestach kde je ledka. Preto je podstatne aby si na pas nalepil spravnu lepiacu pasku, ktora luc z ledky rozptyli do okolia ledky. Myslim ze potom je vysledok toho " solid" efektu ako som uz minule pisal celkom dobry, ale nieje to take rovnomerne ako ked podsvietis trubicu, resp. tyc a zdroj svetla je jedna dioda...mozno by stalo za uvahu otocit pas tak, aby svietil dole a nie ako mam urobene ja; len mne sa to uz nechce vsetko odliepat... potom by si nevidel ten pas vobec,ale videl by si iba svetelny luc co moze byt este lepsie pre "nocnu atmosferu":-)

Ak by si chcel mat presne take podvietenie ako je na novej x5 musel by si z PC ( polykarbonat) profilu vyrobit nejaky vhodny tvar a kupit ledky (610 nm vlnova dlzka je bmw oranzova), myslim ze smd by boli najlepsie, k tomu si vypocitaj vhodny odpor, vyries pripojenie ledky k svetlovodu, mozno vy stacilo iba dokonale prilepenie ledky k jednemu koncu svetlovodu a je to. Svetlovod sa da tvarovat v trube pri teplote okolo 100 stupnov. Existuju akrylatove tyce, ktore su urcene na vedenie svetla tie by boli asi navhodnejsie.

Maco · Piatok, 14. Februára 2014, 20:36

Znie to super len bohuzial niesom taky zrucny v tomto odbore :cry:

M.B.W. · Pondelok, 13. Októbra 2014, 19:24

Ahojte

Ledkove pasy ma prestali bavit a nahradil som ich svetlovodmi.
Podsvietenie na jedny dvere pozostava z nasledujucich dielov:

- svetelne vlakno s bocnym vyzarovanim priemer 3 mm(http://www.ledeco.sk) (5 m je a cele auto aj s rezervou)
- 2 x led dioda s oranzovym vyzarovanim 610 nm, priemer 5 mm (3 mm su slabe)

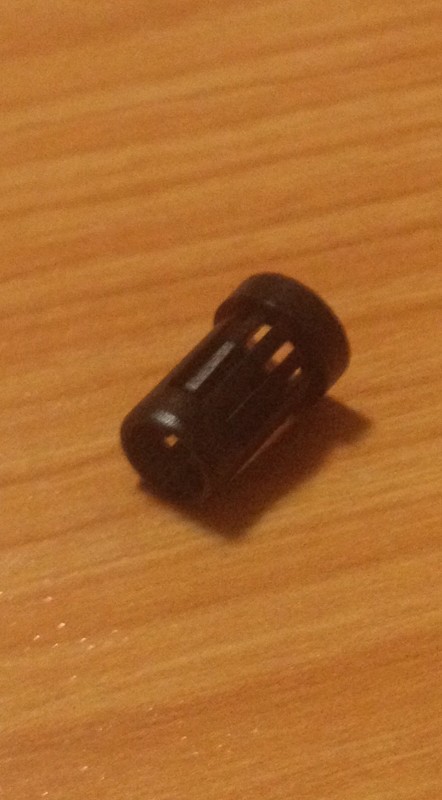

- 2 x cierna krytka (vid fotka) do krytky sa umiestni ledka tak aby nevycnievala z krytky.
- 1 x odpor: 120 ohm
- kabelaz
- cierny tmel Soukal, alebo soupal teraz neviem presne nazov
- taviace tycinky+ taviaca pistol

Tu je postup:

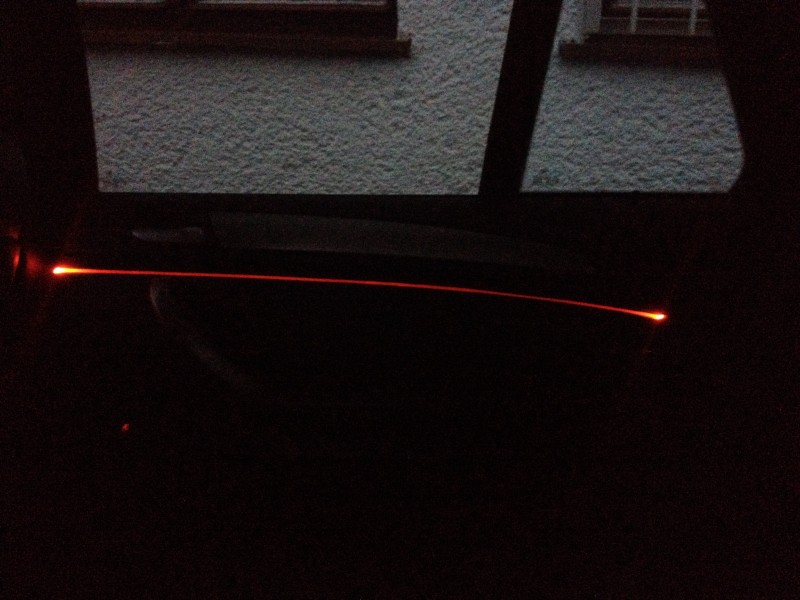

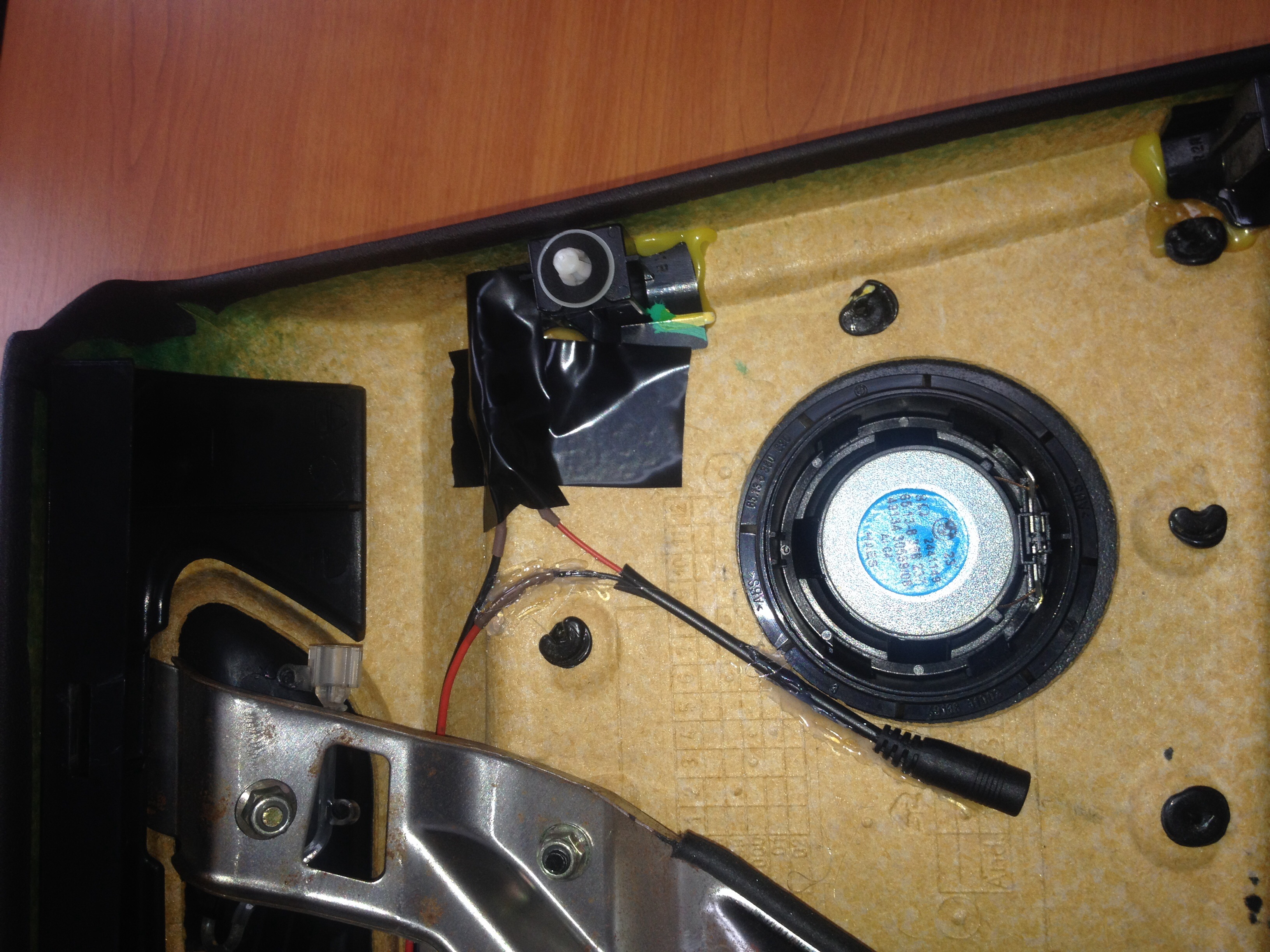

Takze najprv som si pripravil zostavu paralelne zapojenych diod, odmeral pozadovanu dlzku svetelneho vlakna. Prevrtal som tapacir na dvoch miestach cez ktore som prepchal svetelne vlakno. Cierny tmel som aplikoval do miesta kde bude svetlovod prilepeny. Tmel som nechal chvilu cca 10 minut schnut na vzduchu. Nasledne som svetlovod opatrne pritlacil do tmelu tak aby tmel bol rozlozeny rovnomerne za svetlovodom. Kazde dvere som nechal "odstat" dva dni aby tmel dokonale vyzrel. Nasledne som pokracoval s instalaciou lediek z druhej strany tapaciru. Dlzku svetlovodu som upravil tak aby z kazdej strany precnieval cca 3 cm a k tejto dlzke som upravil umiestnenie lediek(vid foto). Upozornujem ze ledky su z obidvoch stran svetlovodu. Nasledne som vsetko utesnil aby svetlo neunikalo mimo svetlovodu. Ledky a kabelaz som polohoval tavnym lepidlom.Ked bol tmel uz vyzrety svetlovom som ocistil od zbytkov precnievajuceho tmelu.

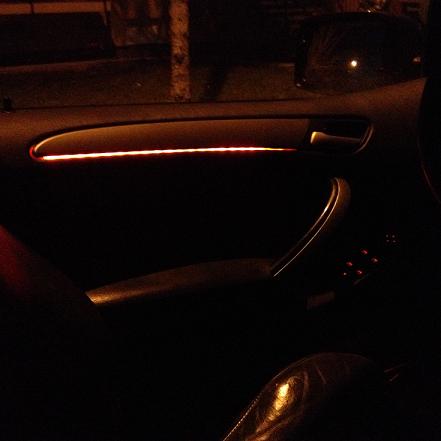

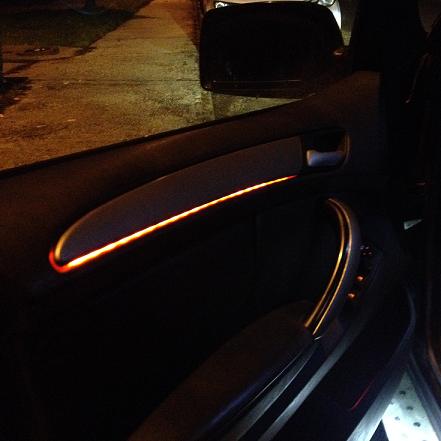

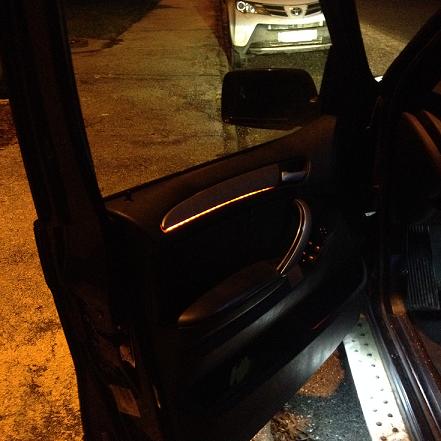

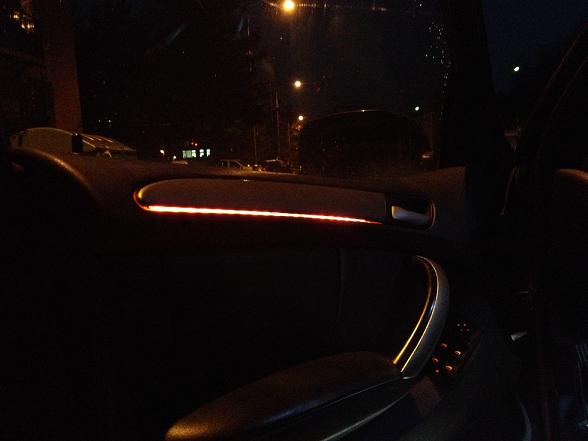

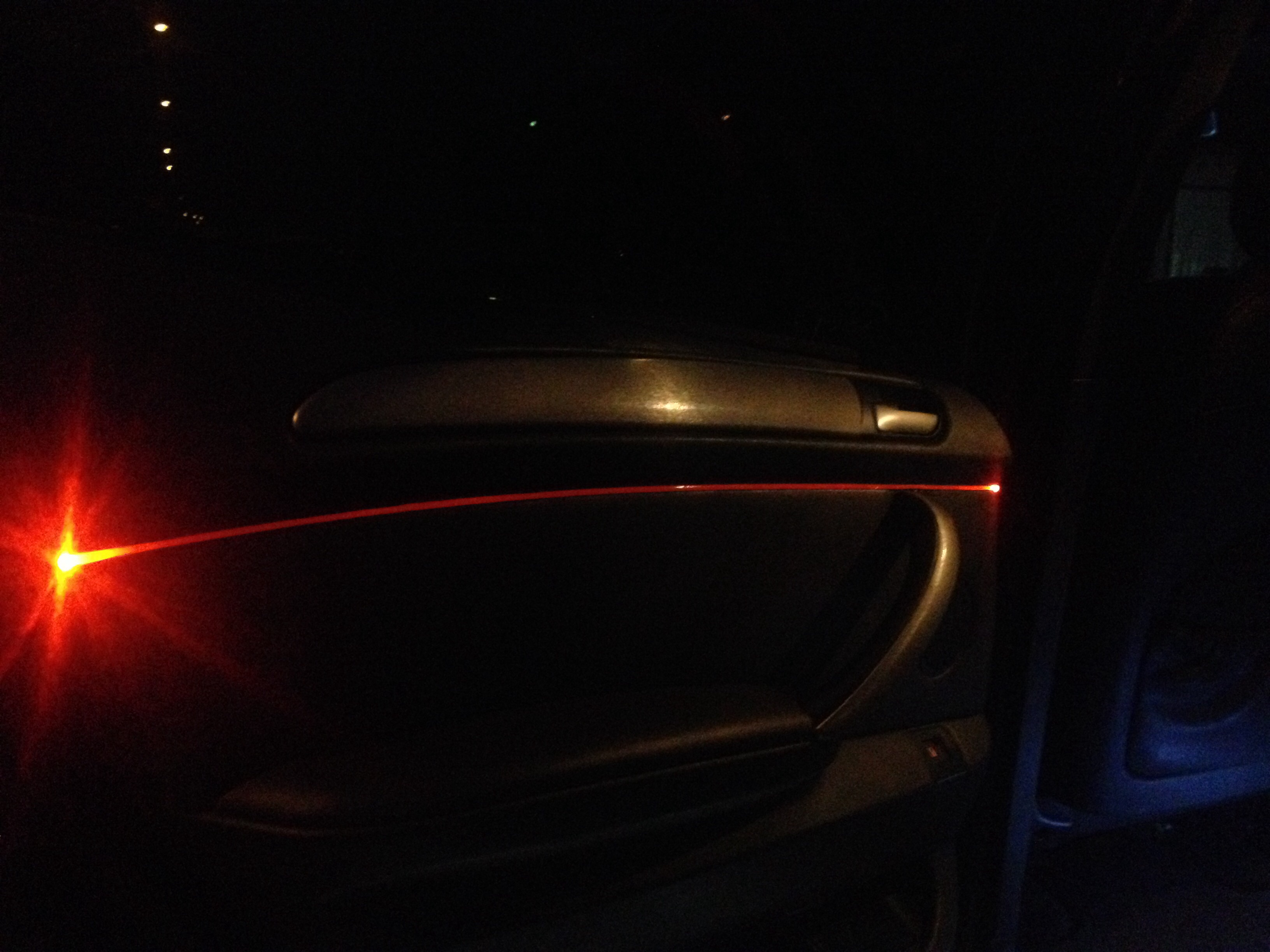

Tu je vysledok.
Podotykam ze kym som prisiel k hore uvedenemu postupu presiel som viacerymi pokusmi, aby som dosiahol co najlepsi vysledok s kontinualnym lucom vyzarovaneho svetla.

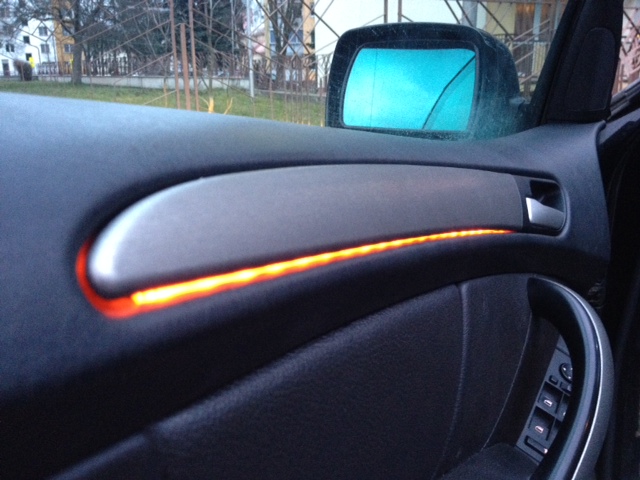

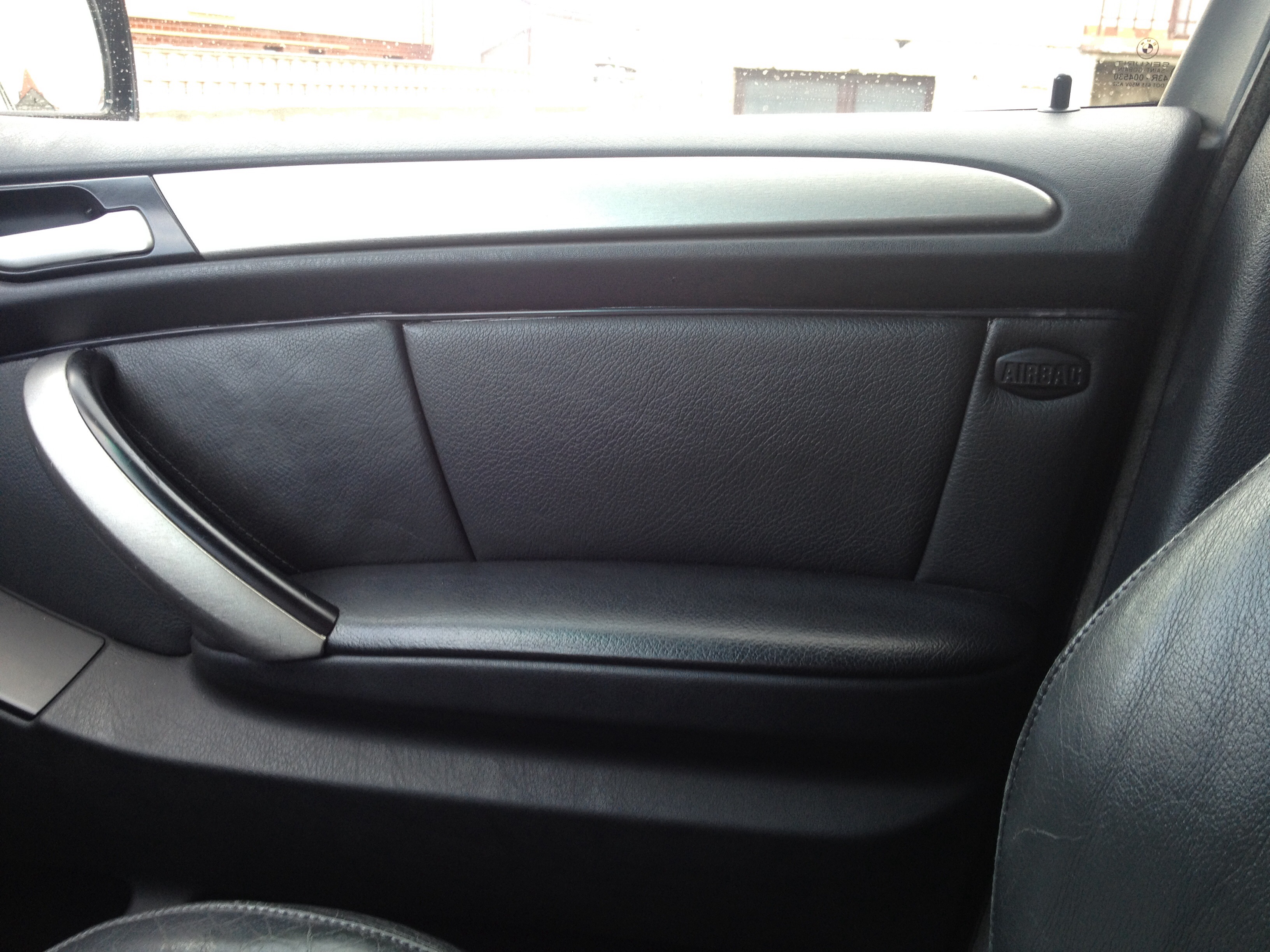

Podsvietenie pocas dna nieje skoro vobec vidiet, preto som sa snazil to urobit tak aby to bolo co najmenej napadne aby to vyzeralo ze to tam ma tak byt. Akonahle sa zotmie resp je sero svetlo zacina vystupovat.

Ospravedlnujem sa za fotky , robene mobilom.
Nech sa paci video:
http://youtu.be/ZDkCEbubzDc
