drumx · Piatok, 27. Júla 2012, 17:42

Takze v mojom aute mam stahovacky (svihadla), ktore ma uz vytacaju, hlavne ked je horko a zacnem sa potit v aute kde je miliooon stupnov farenhajta. Auto si chcem este chvilu nechat tak nech mam pohodlie a nech sa aj lepsie predava.

Takze zohnal som 2x mechanizmus stahvania+motorceky (mam cele dvere oboje) a kabelaz. Vsetko z jedneho auta rok vyroby "92 kvôli tomu, ze novsie auta uz mali ZKE modul a to by som musel prehodit komplet elektriku, co je nezmysel.

Lenze kabelaz je nejaka domotana, chybaju kable, vo vodicovich dverach som nasiel dokonca konektory na zapojenie hmloviek a snimaca teploty :shock:

Som cumel ako puk. Pridam sem foto co to vlastne mam aby to bolo prehladnejsie.

Takychto tem tu je viacej, no nikto nenapisal presny postup, co s cim, ako a na co zapojit. Cakam hlavne rady od tych co to uz robili nech to je pokope a nech mam ja el. okna. :thumbup:

drumx · Piatok, 27. Júla 2012, 18:11

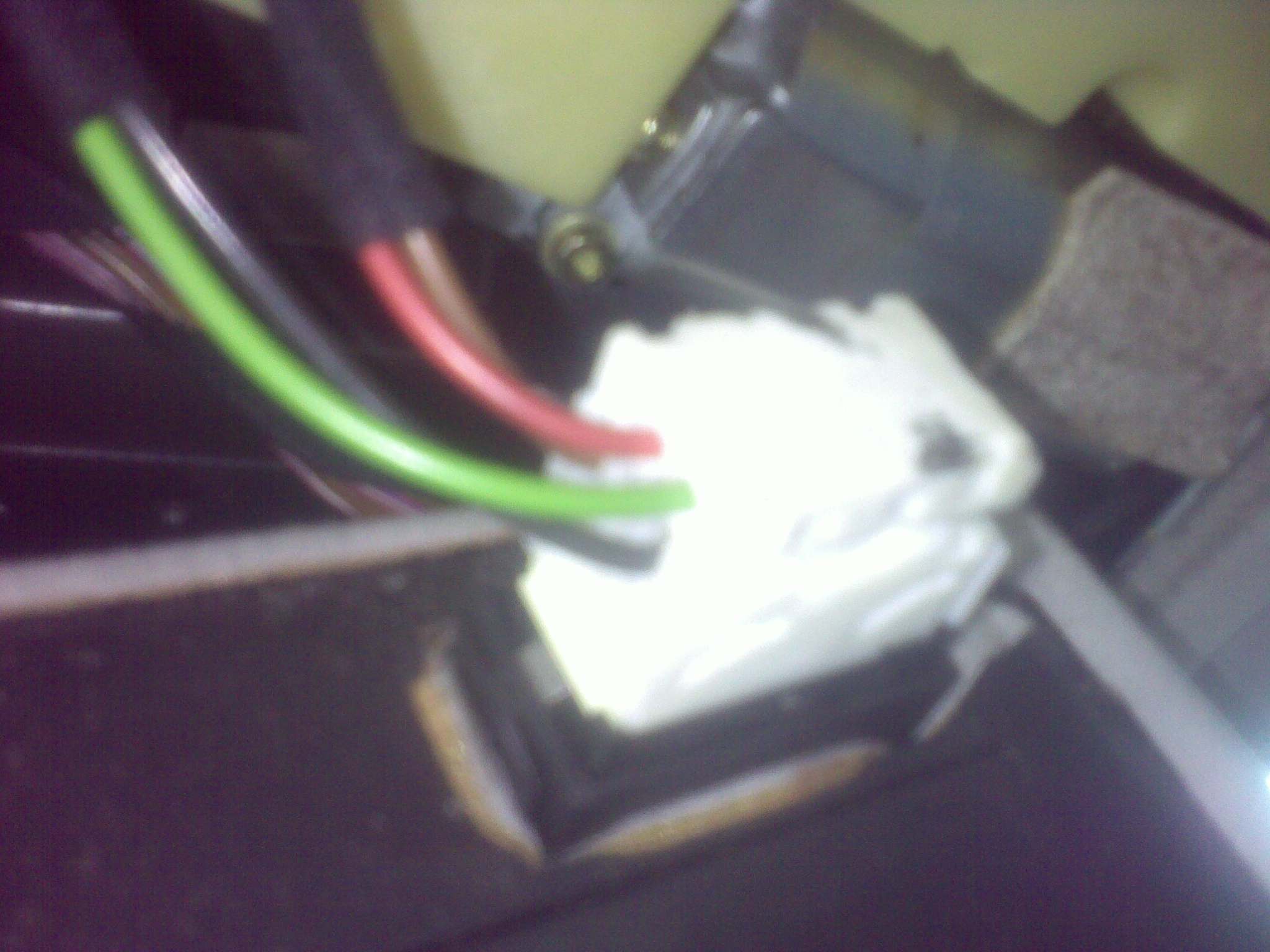

Takze bol som v aute a skusal som el. siber ktory mam. Tlacitko je tam s bielym konektorom do ktoreho idu 4 kable. cerveny, hnedy, zeleny, cierny. Najradsej by som to prepojil tak, ze napojil kable zo sibra na tlacitka ku pake a z tych do motorcekov vo dverach. Myslite ze by sa to takto dalo ? Alebo sa to da aj jednoduchsie ? Tlacitka este nemam a tak zhanam s hrubymi pinmi.

Vlastne cerveny je +, hnedy kostra, a zeleny a cierny idu do motorceka. Nie som elektrikar tak ci to chapem spravne.

: siber1

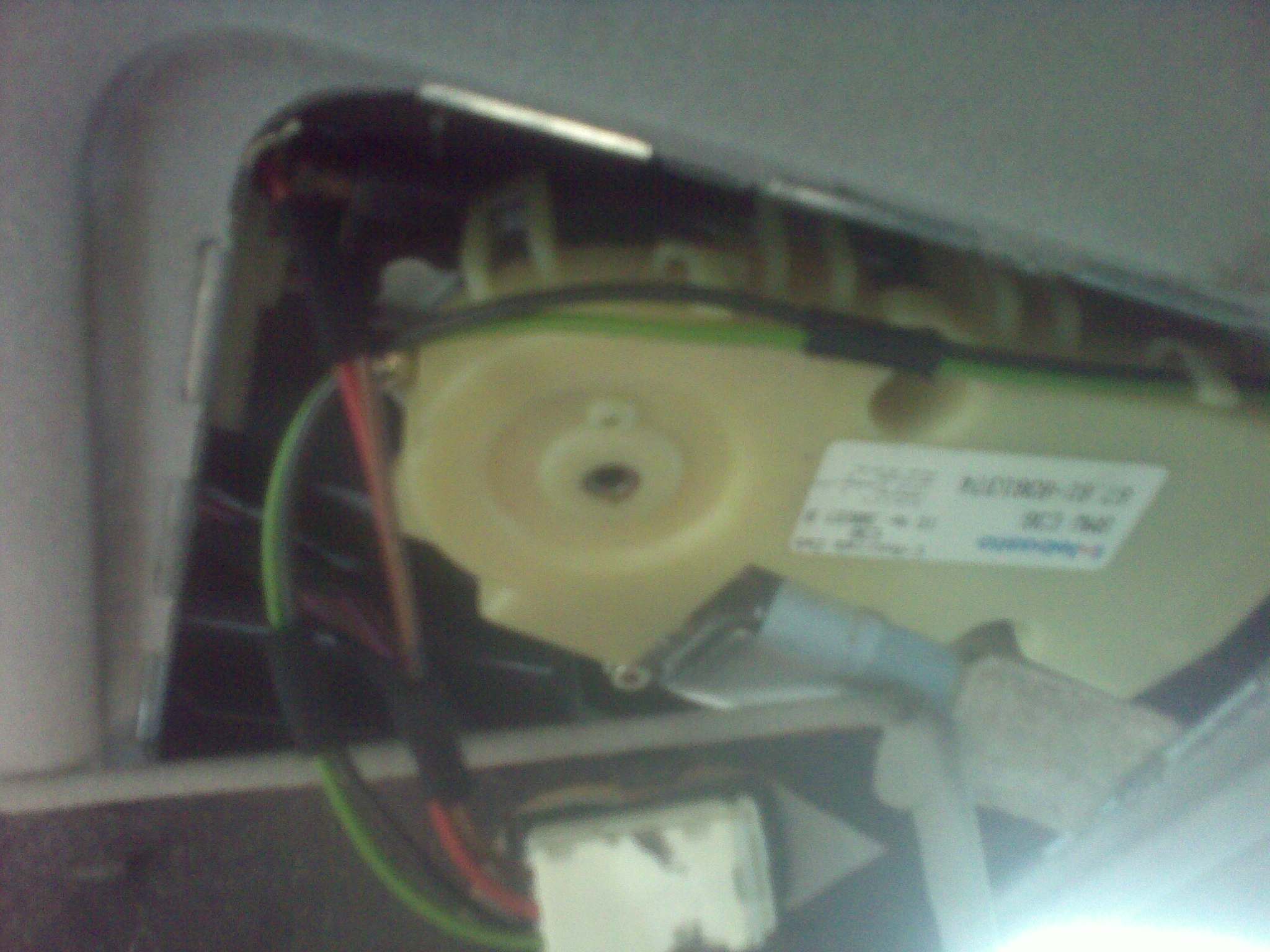

: siber2

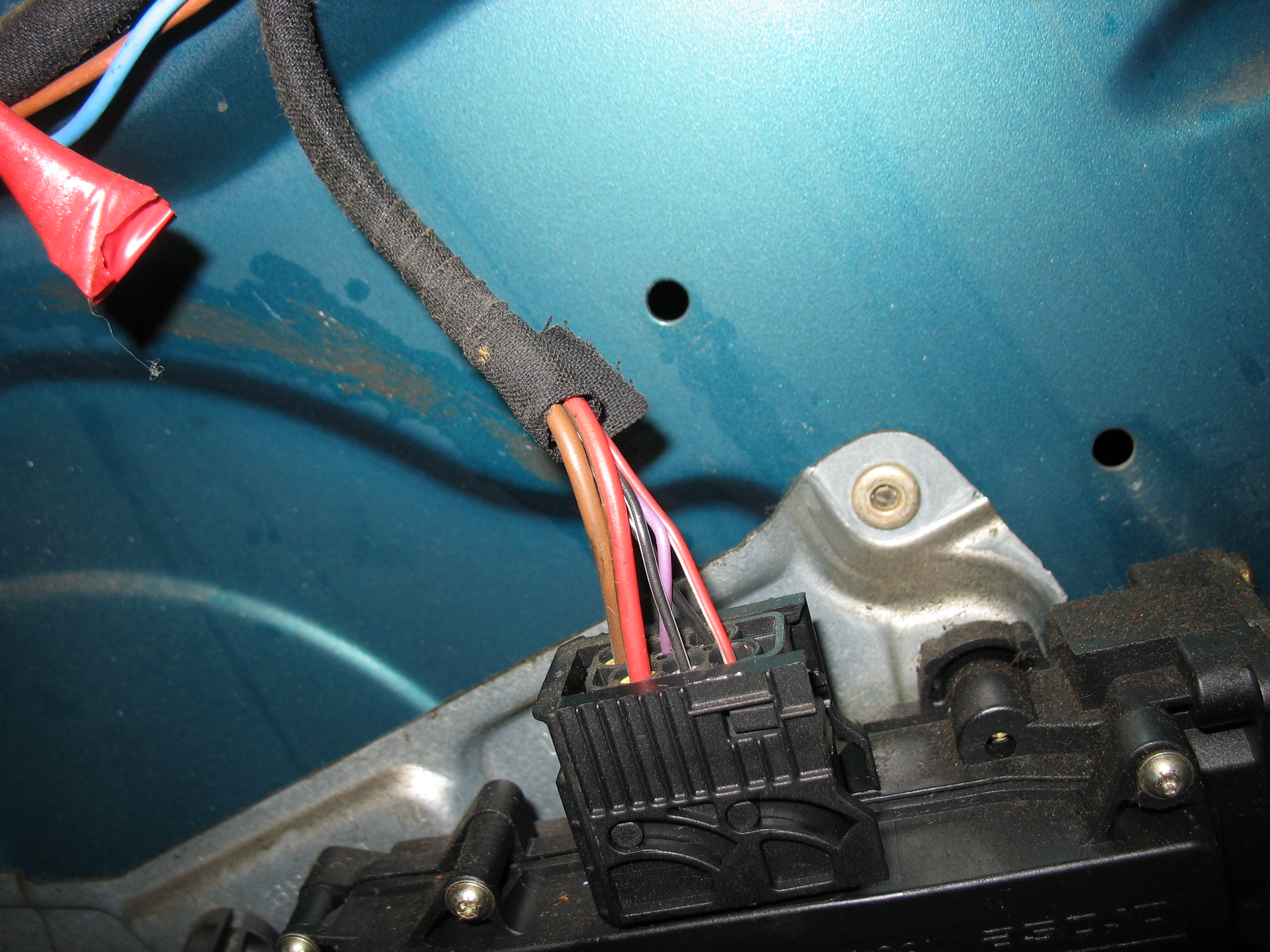

: dvere

Ono to vlastne funguje teraz tak, ze ked otvorim dvere tak siber ide. Ked zavriem dvere siber nejde a opet ide az ked vlozim kluc. Ma aj svoju poistku spolu s hlavnym stropnym osvetlenim a osvetlenim cloniek. Tusim 43.

SurrendeR · Nedeľa, 29. Júla 2012, 10:56

podla vsetkeho mas aj ty ZKE. cize by si to mohol spravit ako aj ja.. proste kupit cely mechanizmus aj s elektrikou aj s tlacitkami aj s jednotkou. natiahnut kable do prednych dveri by nemusel byt az taky problem ako do zadnych (piplacka s natahovanim)
vymenis jednotku, potiahnes kable k tlacitkam, potiahnes kable k jednotke, potom ale treba potiahut kable od motorcekov do jednotky alebo volakam, to som este nezistil.
ako su zapojene stare el. okna, to zial neviem.

drumx · Pondelok, 30. Júla 2012, 13:22

ZKE asi nie, nedival som sa pod kastlik, no ked som dal dole kryt sibra tak je tam to stare tlacitko co potrebujem s hrubymi pinmi. Vidno to aj na fotke, kde cerveny a hnedy su napajacie do tlacitka (vtedy svieti) a zeleny+cierny idu do motorceka sibra. Bavil som sa teraz s tym v pivnici na baterke a ked dam +/- z baterky tak tlacitka svietia no ked skusam napojit ostatne kable co idu do motorceka tak ni tuk. :roll:

no ja uz mam doma kupene dvere+elektriku takze neviem ci by som kupoval dalsie veci do toho. Najradsej by som to zapojil s tym co mam doma.

Vedel by prosim vas niekto kto ma e36tku do roku vyroby 92/93 pozriet iba kable co idu k tlacitkam ? Velmi by ste mi pomohli.

maiki · Pondelok, 30. Júla 2012, 13:39

skus pozret toto, mozno ti to pomoze
bmw3-e36/e36-ako-prerobit-na-el-okna-t686-30.html

drumx · Pondelok, 30. Júla 2012, 13:57

diky maiki, kukal som vsetky temy tu na klube, no moc mi to nepomohlo. Potrebujem vediet, ake kable idu do toho tlacitka a uz budem mudrejsi. :roll:

Inak moze byt ta baterka tak vystavena, ze iba svieti tlacitko a okno dole nepojde ? No neurobi ani tuk. Som skusal zapojit +/- do tlacitka a z neho do motorceka +/- no nic to neurobilo.

dethXtreme · Pondelok, 30. Júla 2012, 16:35

no pokial si to dobre pamatam, tak osvetlenie tlacitok nema nic spolocne s ich funkcnostou... a jasne ze ti nepojde +/- na tlacitka a nasledne na motorceky, lebo tlacitka len preminaju...skusim pohladat v PC schemy, podla ktorych som robil okna ja ( ziadne RJ, iba 4 relatka a doteraz funguju bez problemu :) )

dethXtreme · Pondelok, 30. Júla 2012, 16:41

mam...toto je schema na 1 tlacitko a teda 1 motorcek...S1 a S2 su polohy tlacitka...K1 a K2 su relatka...kedze okna funguju tak, ze tlacitka prikostruju, nedavaju + ( !!!!! ) preto je to na scheme tak ako je. ak je nieco nejasne, napis :)

drumx · Pondelok, 30. Júla 2012, 17:26

no so svojim strojarskym vzdelanim tam vidim len ciary a pismena

keby sa to da vysvetlit polopatisticky, ze napr. kup toto a toto zapoj to na ten a ten kabel zozen to a to tlacitko a vedel by som to zapojit.

praveze siber mam tak urobeny, ze ide +/- do tlacitka a z tlacitka dva kable do motorceka. Nic viac tam neni :-k

A este jedna vec, na tom tvojom zapojeni mas novsie tlacitka alebo starsie ?

dethXtreme · Pondelok, 30. Júla 2012, 18:37

no ani ja nie som elektrotechnik, ale ked si vezmes vsetky tie diely, tak sa to da pochopit

no a praveze neviem ake tlacitka su tam :mrgreen:

kupoval som to komplet (motorceky, tlacitka, kable RJ (tu som ale vyhodil) ) z jedneho auta...ale viem ze z tlacitok mi idu 4 kable...jeden je hnedy, to je zem pre osvetlenie aj pre motorcek...dva su na motorcek ( jednotlive relatka ) a jeden (myslim ze cerveno cierny) je na osvetlenie tlacitok...ono sa to da lahko zistit...tie kable co su rovnako farebne na oboch tlacitkach ( hnedy a ten cervenocierny myslim) tie mozes spojit dokopy a vies ze sluzia na to iste...potom tie ostatne farebne sluzia na ovladanie motorcekov ( na jednom tlacitku by si mal mat ine dve farby ako na tom druhom )...no a tie farebne len privedies k relatkam ( to budu ako keby signalove kable ) a relatka ti budu spinat silove kable na motorceky ( inac by si tlacitka mohol spalit) relatka potrebujes prepinacie ( skusim pohladat na nete odkial som ja kupoval ) na relatkach mas pekne nakreslene schemy a tie len pozapajas podla toho co som ti tu poslal...ono ked si to komplet vsetko das pekne pred seba a budes na to chvilku kukat, zacne ti to davat zmysel

ja som bol tak isto z toho zo zaciatku uplny jelen, kym som na to prisiel ( a schemu mam od kamarata co sa vyzna do elektriky)

ci som to velmo debilne napisal?

dethXtreme · Pondelok, 30. Júla 2012, 18:45

no, tak presne tieto relatka tam mam

http://www.saunika.sk/auto-elektro-instalacny/rele/spinacie-rele-12-dvojite---1556/

v podstate su v tomto jednom ako keby 2 relatka ( teda na pohyb motora jednym aj druhym smerom)

takze budes potrebovat 2 tieto relatka ( v podstate jedina investicia naviac )

a s tymto to das pekne dokopy...teda ak ti staci aby to chodilo hore dole...dojazd a podobne veci nehrozia

to by si musel zapojit tu RJ a to je uz iny level

a vlastne ked sa kuknes na tu schemu co je pri tych relatkach a na tu, co som ti poslal ja, tak vidis ze to nie je az take zlozite

ide len o to, spravne pospajat kable

...no a hlavne nezabudnut na poistku

...skoda ze si do mna nedrgol na zraze, bol by som ti to ukazal

dethXtreme · Štvrtok, 29. Mája 2014, 18:58

OPRAVA!!!!!

je treba kupit PREPINACIE nie SPINACIE rele!!!! ospravedlnujem sa!!!
