Zapojenie E39 BoardComputer Display 4:3 Cassete Play
Zdravím páni, chcel by som vás poprosiť o radu. Mám BMW E39 r.v. 1996, VIN: BP10125. Chcel by som si do auta namontovať BoardComputer Display 4:3 Cassete Play. Ale mám v aute len tieto konektory. Nechcem ani navigáciu ani TV. Chcem len aby sa mi na monitore zobrazovali naladené stanice a cd wechsler. Mám ovládanie na volante, rádio a v kufri CD wechsler. V kufri mám ešte tieto volné konektory ktoré neviem na čo sú. Ďakujem za radu
- Prílohy
-

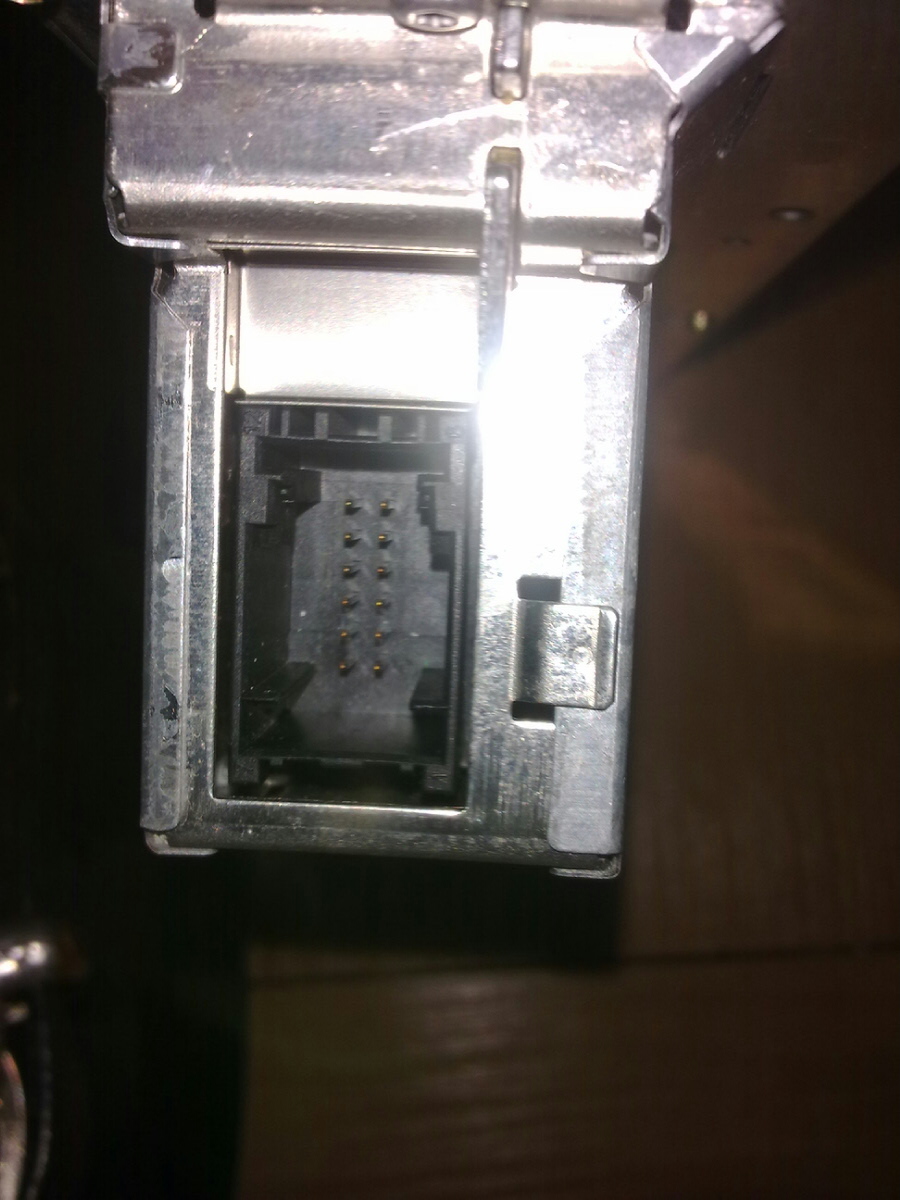

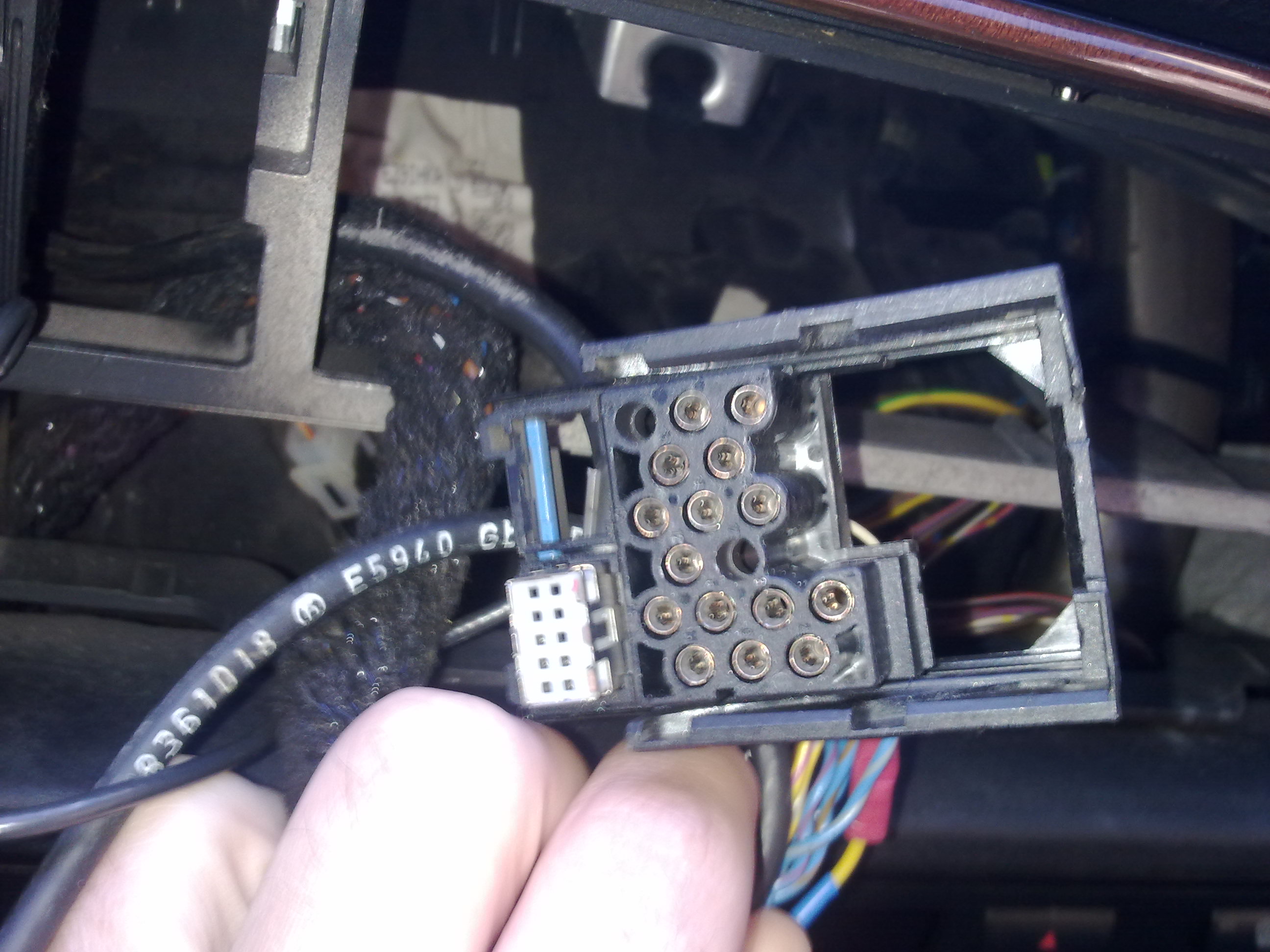

- konektor MID panela
-

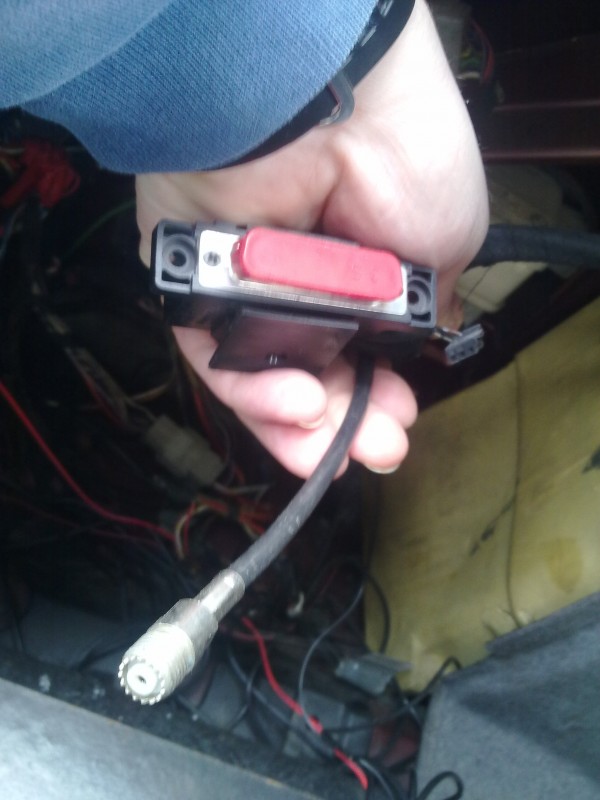

- voľný kábel v kufri
- 14022011048.jpg (113.63 KiB) 1820 zobrazení
-

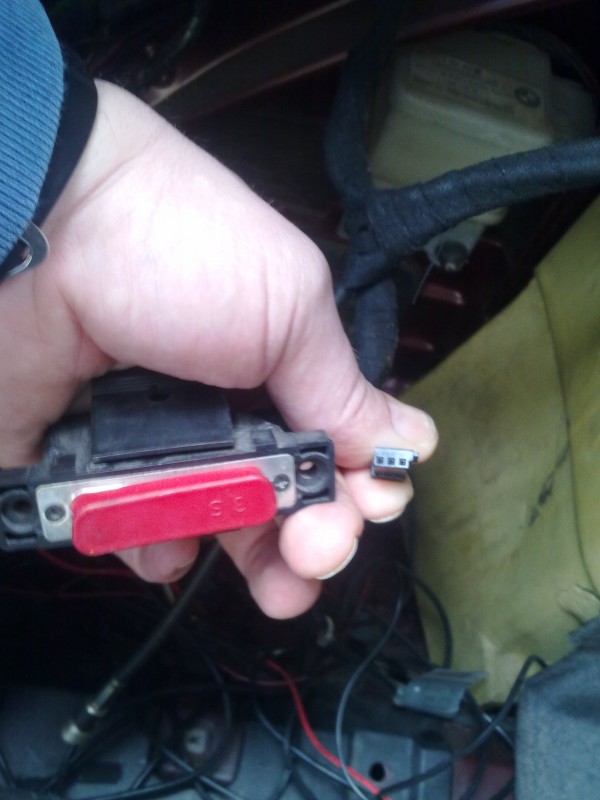

- voľný kábel v kufri
- 14022011047.jpg (73.65 KiB) 1820 zobrazení
-

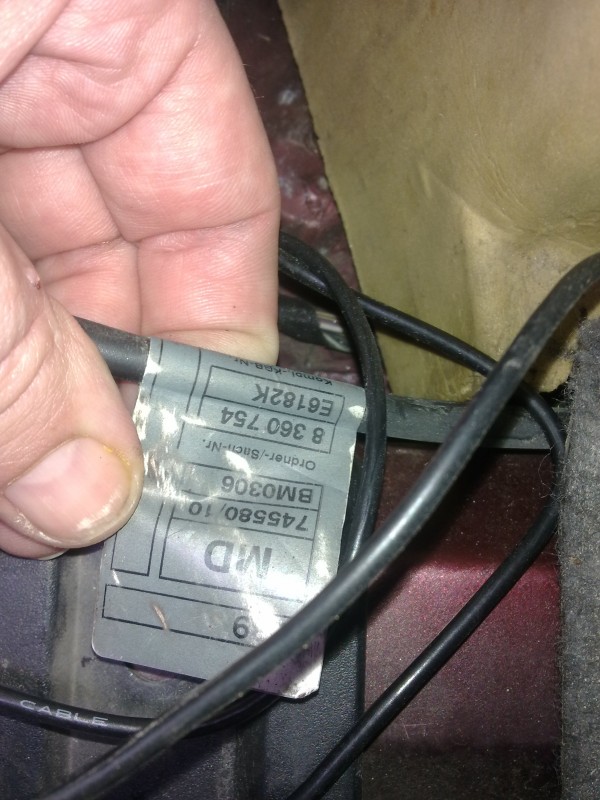

- voľný kábel v kufri
- 14022011046.jpg (75.56 KiB) 1820 zobrazení
-

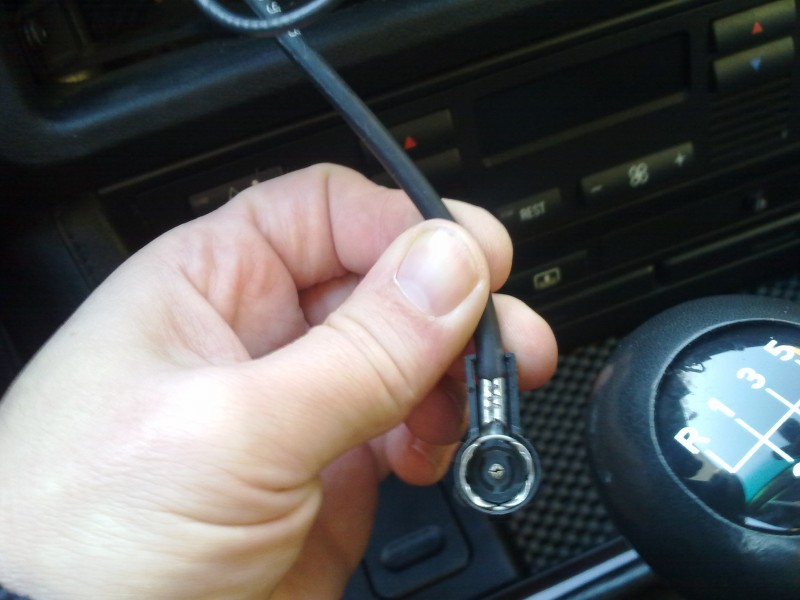

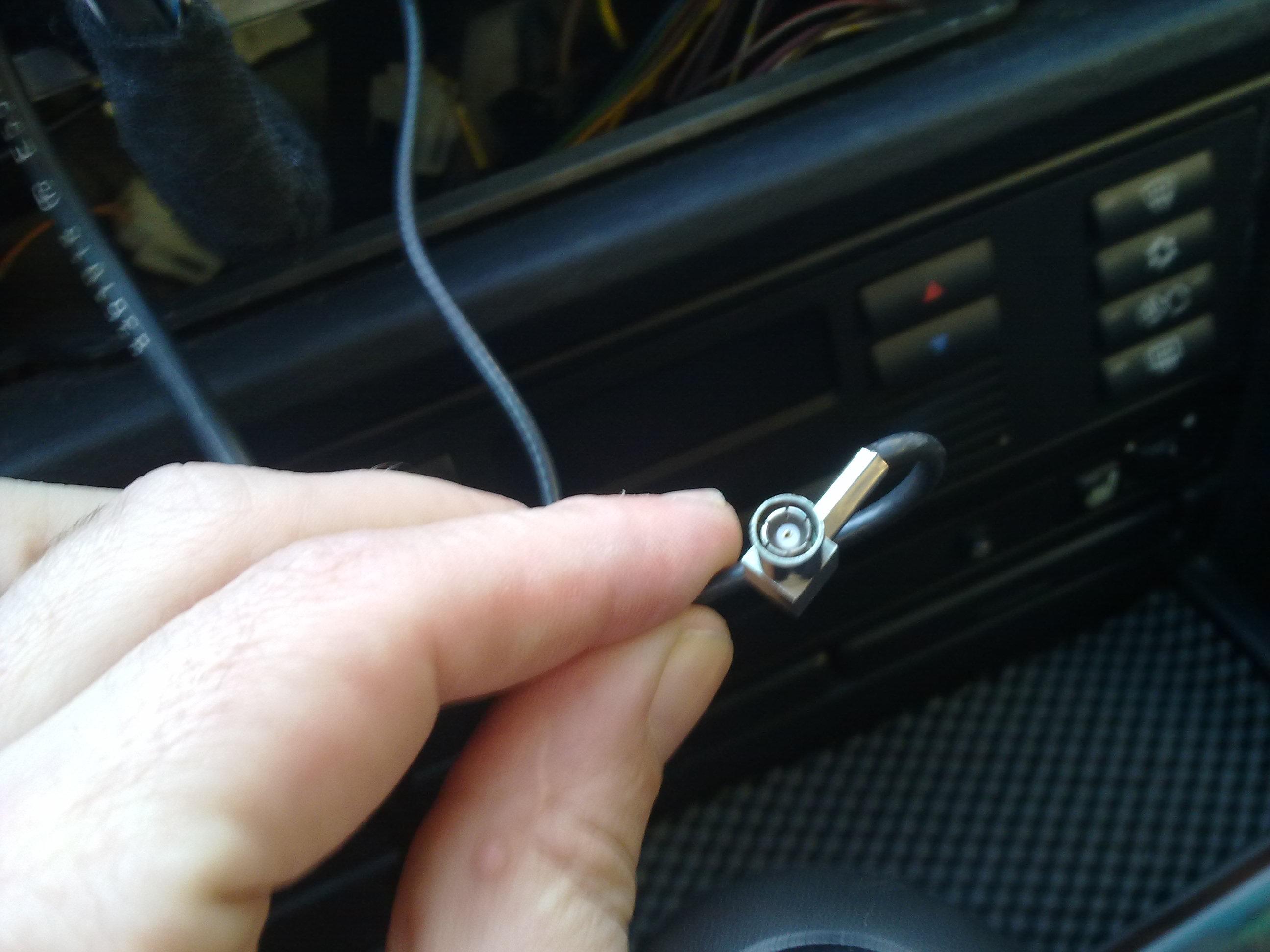

- konektory v prístrojovke
-
- konektory v prístrojovke
-
- konektory v prístrojovke
-

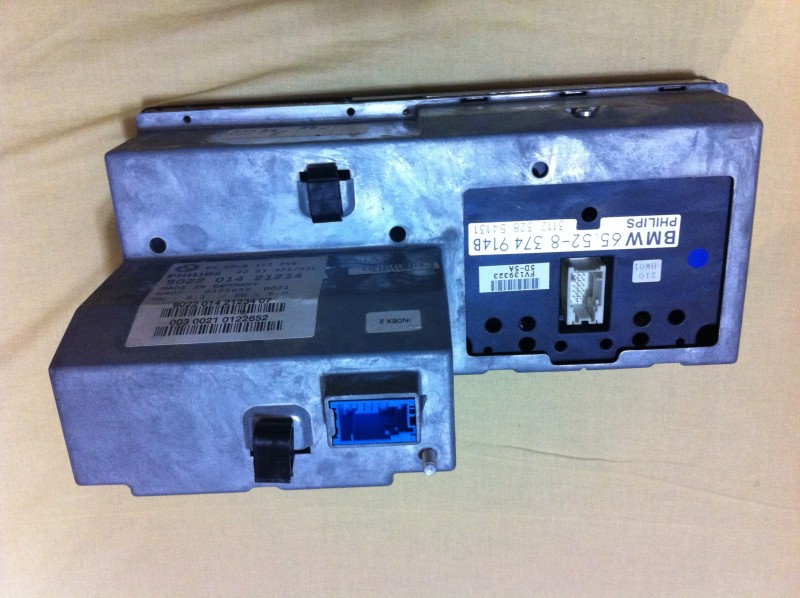

- E39 BoardComputer Display 4:3 Cassete Play zadná strana
- IMG_0765.JPG (113.34 KiB) 1820 zobrazení
-

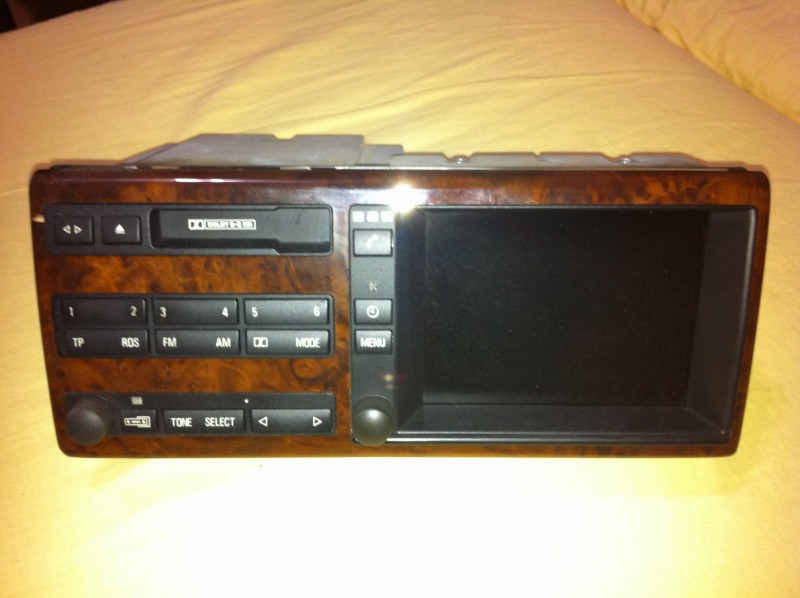

- E39 BoardComputer Display 4:3 Cassete Play predná strana
- IMG_0762.JPG (72.47 KiB) 1820 zobrazení
Re: Zapojenie E39 BoardComputer Display 4:3 Cassete Play
nebude ti to fungovat. Ak tam chces dostat obraz, musis mat navi alebo aspon tv modul, bez aspon jedneho z tychto dvoch modulov uvidis len tmu......
-
- csuka530d
- Príspevky: 2051
- Registrovaný:
- Auto: 530d e39 touring2003
- Kraj: Nitriansky
- Bydlisko: Nové Zámky
Re: Zapojenie E39 BoardComputer Display 4:3 Cassete Play
Tak tak
takže musis este dokupit staru mk3 ku okolo 180 Eur a budes mat aj navi
inak tma
takže musis este dokupit staru mk3 ku okolo 180 Eur a budes mat aj navi
inak tma
Re: Zapojenie E39 BoardComputer Display 4:3 Cassete Play
nemusi mat navi, staci tv modul. ale este som zabudol ze potrebuje aj radiomodul bm24........
a komplet kabelaz z predu az dozadu......
a komplet kabelaz z predu az dozadu......
Re: Zapojenie E39 BoardComputer Display 4:3 Cassete Play
tie kable co mas vpredu su klasika pre radio stecker stary typ s okruhlymi pinmi a antena, vzadu henta velka hrca neviem co je, vyzera to ako stary lpt port pre ihlickovu tlaciaren :))))))))0
Ten maly trojpinovy je tusim napajanie pre cd menic ak sa nemylim.
Ten maly trojpinovy je tusim napajanie pre cd menic ak sa nemylim.
Re: Zapojenie E39 BoardComputer Display 4:3 Cassete Play
Ten 25pin konektor je na GSM receiver... takže nanič...
V tomto prípade to je neriešitelné pokial do toho nechceš relatívne dosť zainvestovať... treba prekáblovať celé auto na radiomodul dozadu, k tomu osadiť aspoň videomodul a prepojiť na monitor... samozrejme k tomu treba dokúpiť plechové rámy aby si to mal do čoho uchytiť.... potom ti bude ukazovať základné veci ako BC, čo hrá rádio atď. ďalej tomu môžeš pripojiť nejakú navi mechaniku, cd changer etc.... Nedávno som také čosi robil, je to dobrá fuška... Inak to môžeš rovno predať, ten monitor ti je nanič...
V tomto prípade to je neriešitelné pokial do toho nechceš relatívne dosť zainvestovať... treba prekáblovať celé auto na radiomodul dozadu, k tomu osadiť aspoň videomodul a prepojiť na monitor... samozrejme k tomu treba dokúpiť plechové rámy aby si to mal do čoho uchytiť.... potom ti bude ukazovať základné veci ako BC, čo hrá rádio atď. ďalej tomu môžeš pripojiť nejakú navi mechaniku, cd changer etc.... Nedávno som také čosi robil, je to dobrá fuška... Inak to môžeš rovno predať, ten monitor ti je nanič...
Re: Zapojenie E39 BoardComputer Display 4:3 Cassete Play
Takže káblovačka je už objednaná. Takže idem do toho.
Re: Zapojenie E39 BoardComputer Display 4:3 Cassete Play
Akú káblovačku si objednal a odkial?
Re: Zapojenie E39 BoardComputer Display 4:3 Cassete Play
Od jedného chalana z Čiech. Prečo?
Re: Zapojenie E39 BoardComputer Display 4:3 Cassete Play
Takže kablovačka je osadena v aute. Teraz ešte zohnať TV modul a radiomodul BM24. Viete chalani o niekom kto to predáva?
Re: Zapojenie E39 BoardComputer Display 4:3 Cassete Play

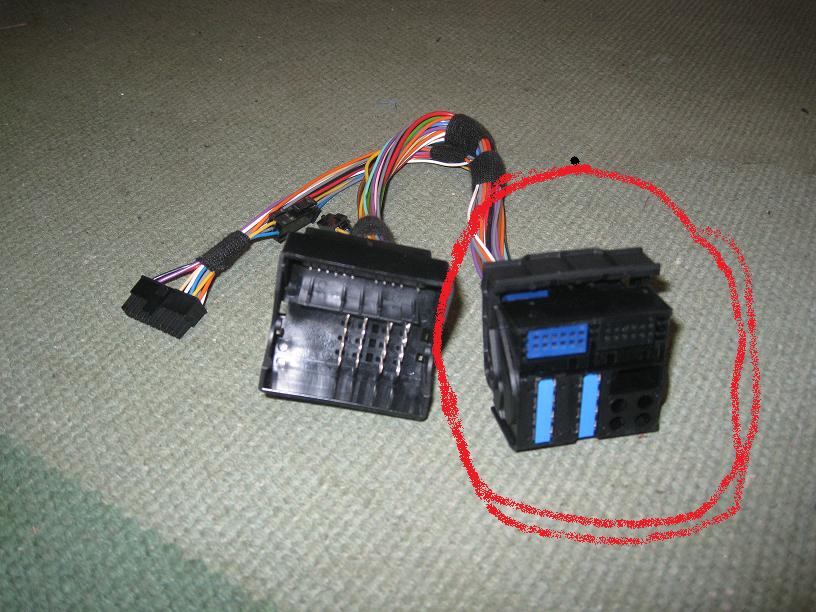

Chalani tento konektor je na radiomodul?
- Prílohy
-
- konektor.jpg (98.61 KiB) 1721 zobrazení
Re: Zapojenie E39 BoardComputer Display 4:3 Cassete Play
Chalani takže po preštudovaní internetu potrebujem a zháňam radiomodul BM54 s plochými pinmi. Ponúknite ak niekto máte.
Re: Zapojenie E39 BoardComputer Display 4:3 Cassete Play
No a dostal si sa k tomu, čo som písal vyššie... tento radiomodul je velký problém... cena je vysoká a starší len tak nezoženieš... ale jeden by som mal... len ho treba opraviť, sú tam KO koncáky, čo je častý prípad... kolko ponúkneš?
Re: Zapojenie E39 BoardComputer Display 4:3 Cassete Play
Áno keď som sa do toho púšťal niekoľko krát som si prečítal všetky rady upozornenia a varovania, ale aj tak som sa rozhodol do toho isť. Ten radiomodul čo máš je BM54 alebo BM24. Povedz koľko by si si za neho predstavoval a verím že sa určite dohodneme. Alebo ak chceš môžme v debate o cene pokračovať cez ss. Ďakujem. Ak ti to nevadí pošli mi aj číslo na mobil, budem mať na teba niekoľko otázok. Najhoršie na prekáblovaní bolo odstrojiť vnútrajšok auta. Kua tie sedačky koľko vážia?
Re: Zapojenie E39 BoardComputer Display 4:3 Cassete Play
Mám to konečne všetko hotové. Rádio a video osadené funkčné. Hudba hra monitor zobrazuje. Už len ho naprogramovať. Ďakujem všetkám zúčastnením za pomoc.
